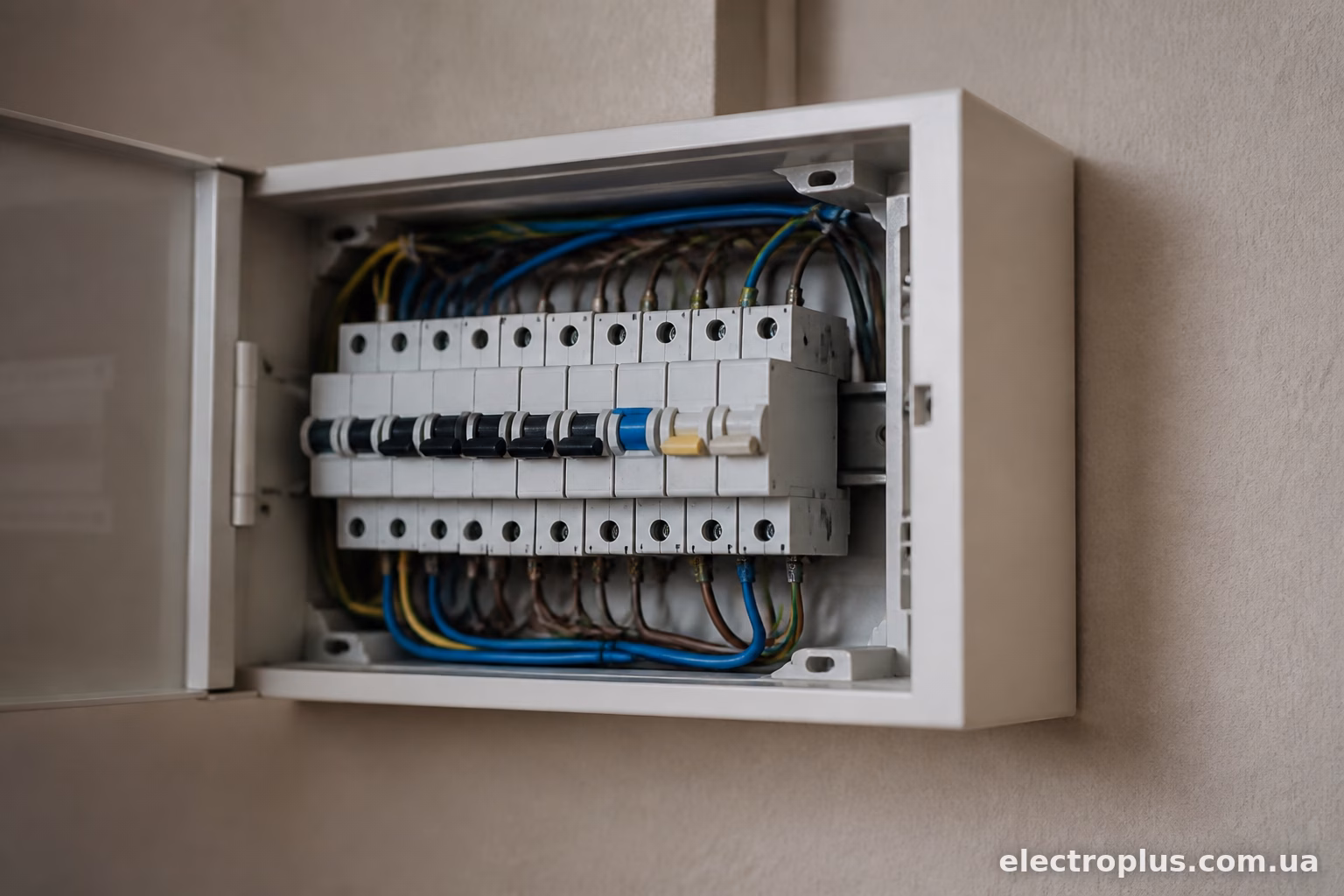

Чому автомат не вибиває при короткому замиканні

Чому автомат не вибиває при короткому замиканні

Ситуація, яка лякає багатьох: сталося коротке замикання, іскри, запах гару — а автомат стоїть собі спокійно, ніби нічого не сталося. Хоча теоретично він мав би відключитися миттєво, за долі секунди. Насправді причин такої поведінки кілька, і не всі вони пов’язані з несправністю самого автомата.

Почнемо з головного: автоматичний вимикач — це не магія, а прилад з чіткими фізичними параметрами. Він реагує на струм, який реально протікає через нього. Якщо цей струм з якихось причин недостатній для спрацювання розчіплювача — автомат мовчатиме, навіть якщо десь горить проводка.

Невідповідний номінал автомата

Найпоширеніша причина — банально завищений номінал. Ставлять автомат на 25А там, де по факту потрібен 16А, бо “про запас” або тому що в магазині порадили. При короткому замиканні на слабкому перерізі кабелю опір лінії може бути таким, що струм КЗ не досягає порогу спрацювання електромагнітного розчіплювача завищеного автомата.

Приклад з практики: розетковий кабель ВВГ 3х1.5 захищений автоматом на 20А. За нормою для перерізу 1.5 мм² максимум — 16А, і то з запасом. При замиканні на кінці довгої лінії струм КЗ може впасти нижче порогу відключення саме через завищений номінал у поєднанні з опором кабелю.

Характеристика автомата (B, C, D) підібрана невірно

Це те, про що часто забувають навіть досвідчені електрики-самоучки. Літера на корпусі автомата — B, C або D — визначає, у скільки разів струм короткого замикання має перевищити номінальний струм автомата, щоб спрацював електромагнітний розчіплювач:

• тип B — спрацьовує при перевищенні у 3-5 разів;
• тип C — при перевищенні у 5-10 разів;
• тип D — при перевищенні у 10-20 разів.

Якщо на освітлювальну групу з невеликим струмом навантаження встановили автомат типу D (а такі часто ставлять для двигунів, бо там великі пускові струми) — при короткому замиканні з невеликим струмом КЗ такий автомат може просто не встигнути “побачити” аварію як критичну.

Великий опір лінії — струм КЗ занадто малий

Ось тут ховається технічна суть проблеми. Струм короткого замикання розраховується не з повітря — він залежить від напруги мережі та повного опору контуру “фаза-нуль” (для однофазної мережі) або “фаза-фаза” (для трифазної). Чим довша лінія, чим тонший переріз кабелю, чим гірші контактні з’єднання по трасі — тим вищий опір і тим менший струм КЗ.

Класична ситуація: гараж або дачний будиночок, кабель тягнеться від щита метрів 50-70, переріз невеликий, з’єднання скручені й окислені. Коли трапляється замикання в кінці такої лінії, реальний струм КЗ може виявитися в рази менший за розрахунковий. Автомат просто не отримує достатньо струму для миттєвого спрацювання по електромагнітному розчіплювачу.

Теплова частина (біметалева пластина) у такому випадку теж не поспішає — вона розрахована на тривалі перевантаження, а не на миттєву реакцію. У результаті провід може диміти хвилинами, а автомат стоятиме на позиції “включено”.

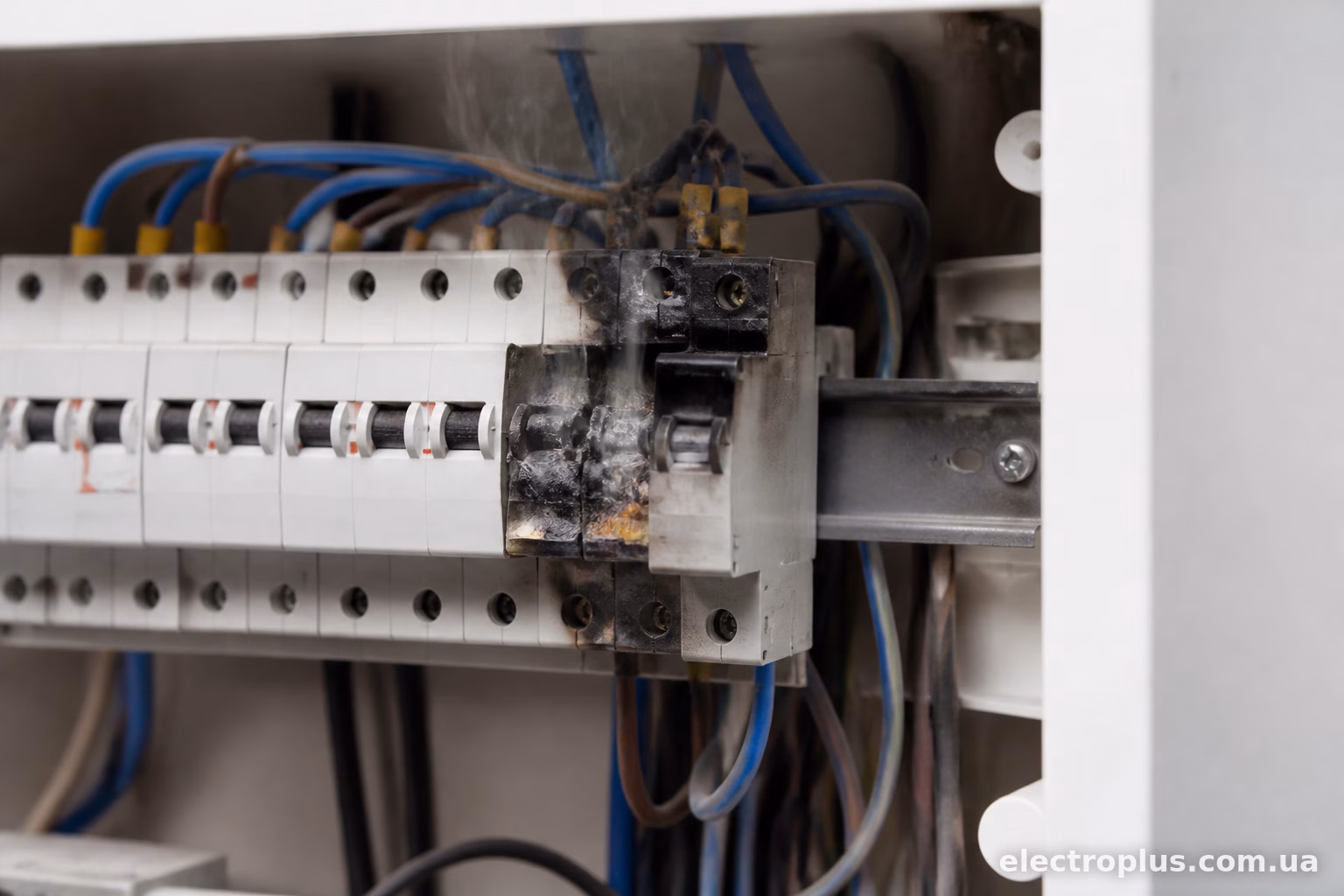

Несправність самого автомата

Буває і банальне — автомат просто зламаний. Механічна частина заїла, контакти підгоріли й спеклися, розчіплювач вийшов з ладу через вологість чи вік виробу. Автомати не вічні, особливо дешеві, з невідомих китайських фабрик без нормального ОТК.

Ознаки, що автомат уже не той:

• корпус потемнів або має сліди оплавлення;
• при вмиканні/вимиканні відчувається тугий або, навпаки, надто вільний хід важеля;
• автомат стоїть на щиті більше 15-20 років і жодного разу не тестувався;
• при вимкненні чути тріск або є запах гару з корпусу.

Якщо автомат простояв роками без жодного спрацювання, є сенс перевірити його справність кнопкою тесту (якщо є) або хоча б візуально оглянути на щиті.

Поганий контакт у самому автоматі або на клемах

Ще один нюанс — перехідний опір у місці підключення проводу до автомата. Якщо клема погано затягнута, провід окислився або перетин жили менший, ніж треба — на цьому з’єднанні падає частина напруги, і струм КЗ, що доходить до розчіплювача, виявляється меншим за розрахунковий.

Це до речі одна з причин, чому періодично варто підтягувати клемні з’єднання в щиті — раз на рік-два, особливо якщо щит старий і алюмінієві провідники встигли “потекти” (крип металу — реальне явище для алюмінію).

Замикання не пряме, а через перехідний опір

Не всі короткі замикання однакові. Класичне КЗ — це пряме з’єднання фази з нулем чи землею через нульовий опір, і тоді струм максимальний. Але буває так зване “дугове” замикання — коли контакт відбувається через обвуглену ізоляцію, вологу, окислену поверхню. Опір такого контакту не нульовий, а якийсь — кілька Ом чи навіть десятки Ом.

У такому випадку струм замикання може бути в рази менший за розрахунковий струм металевого КЗ. Формально це вже не “класичне” коротке замикання з точки зору автомата, а щось середнє між перевантаженням і замиканням. Саме такі випадки — одна з причин пожеж у проводці: струм є, він гріє провід, іскрить, але не досягає порогу спрацювання електромагнітного розчіплювача.

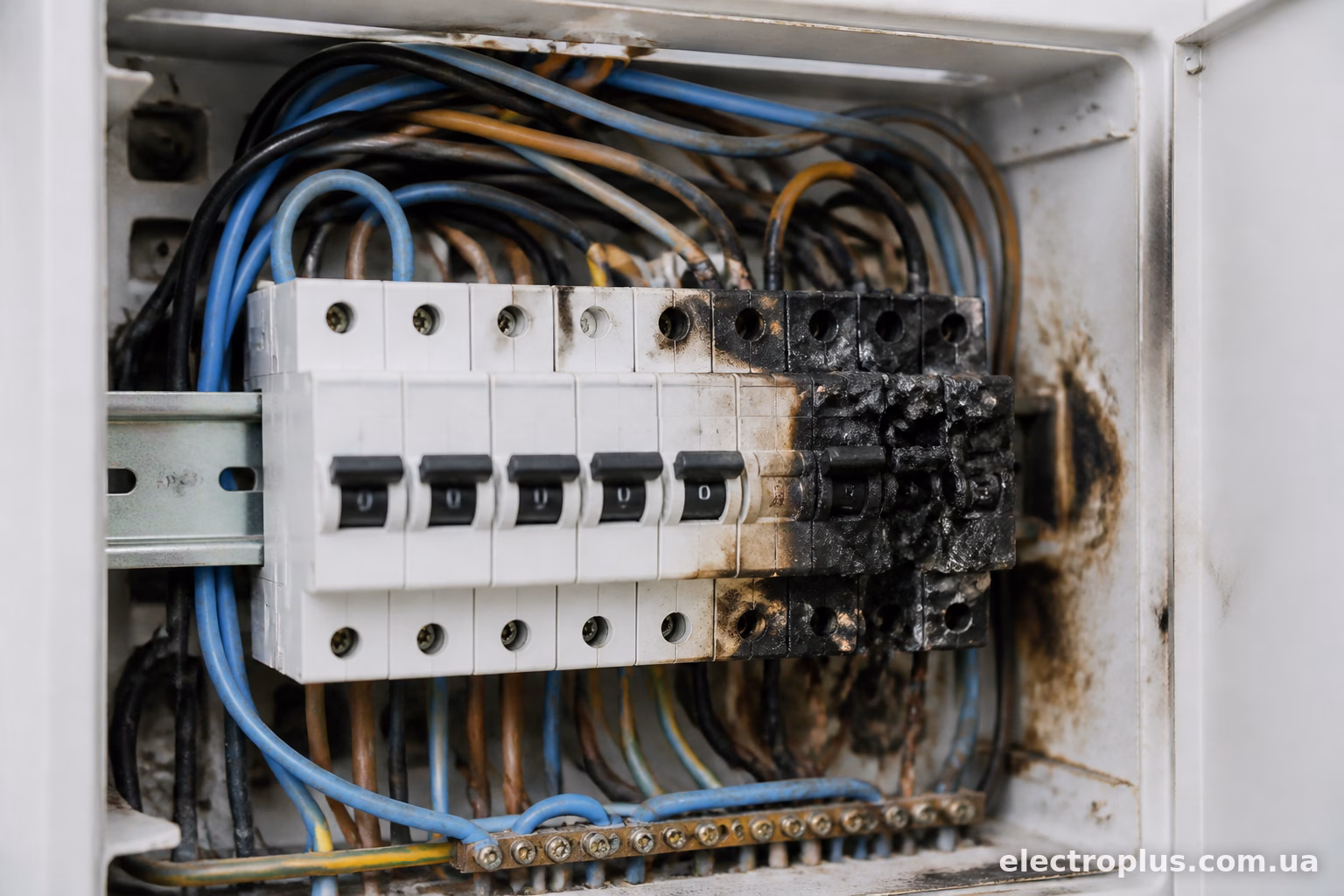

Як перевірити, чи справний автомат

Найпростіший спосіб для побутових умов — це заміряти опір петлі “фаза-нуль” спеціальним приладом (МЕТЕЛ, Sonel та подібні). Прилад показує реальний струм КЗ на конкретній ділянці мережі, і за цим значенням можна перевірити, чи спрацює автомат теоретично при реальному замиканні.

Якщо такого приладу немає — можна орієнтовно оцінити ситуацію, вимірявши опір ізоляції і опір самої лінії мультиметром (хоча це менш точно). Головне правило: розрахунковий струм короткого замикання має бути мінімум у 1.2-1.4 рази вищим за поріг спрацювання електромагнітного розчіплювача автомата — це так званий коефіцієнт запасу, закладений у нормах (ПУЕ, ДБН).

Для перевірки самого автомата (без лінії) можна скористатися кнопкою “Тест”, якщо вона є на корпусі — але це перевіряє диференційний захист, а не електромагнітний розчіплювач від КЗ. Для перевірки саме реакції на надструм потрібне спеціалізоване обладнання або лабораторний стенд, у побуті це рідко роблять.

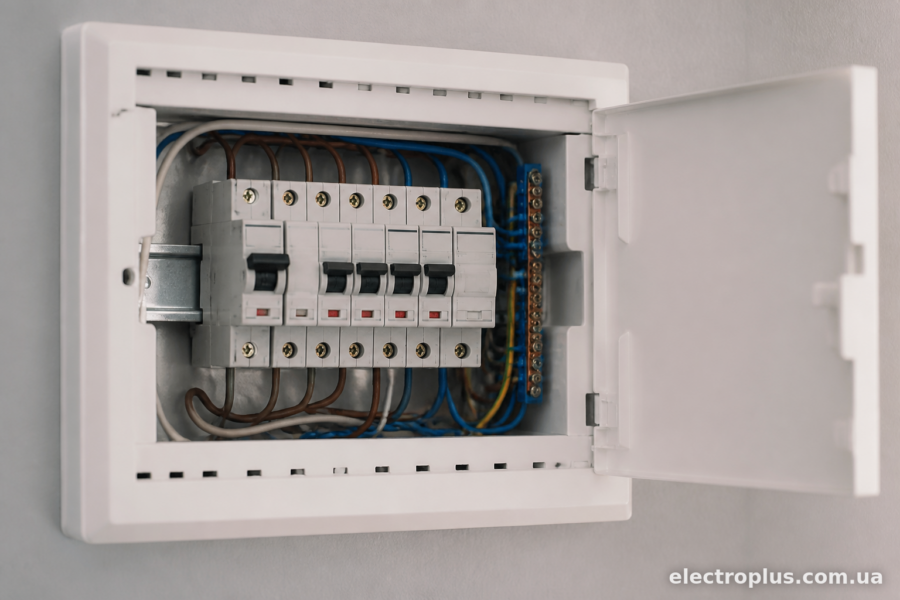

Що робити, якщо автомат не спрацьовує при КЗ

Перше — перерахувати номінали автоматів під реальний переріз і довжину кабелю. Часто вирішенням стає просто заміна автомата на менший номінал або зміна характеристики з С на В там, де це доречно (наприклад, для освітлення).

Друге — перевірити й підтягнути всі контактні з’єднання в щиті. Іноді проблема зникає просто після нормальної протяжки клем динамометричною викруткою.

Третє — якщо лінія довга і тонка, варто розглянути збільшення перерізу кабелю або встановлення додаткового щита ближче до навантаження, щоб скоротити довжину проблемної ділянки.

Четверте — за старих автоматів сумнівного походження краще не економити і поміняти на нові від перевірених виробників (Schneider Electric, ABB, IEK, Eaton) — там і якість контактів, і стабільність характеристик набагато вища.

П’яте — обов’язково додати диференційний захист (УЗО або диференційний автомат) там, де його ще немає. Він реагує не на струм КЗ, а на витік струму, і в багатьох аварійних ситуаціях спрацьовує навіть тоді, коли класичний автомат мовчить.

Ситуація, коли автомат не вибиває при короткому замиканні, — це завжди сигнал, що щось у мережі порахували неправильно або обладнання зношене. Ігнорувати це не варто: наступного разу пощастити може менше, і справа дійде до реальної пожежі. Краще один раз перевірити параметри лінії й підібрати захист правильно, ніж сподіватися, що “воно якось само”.
