Автомат на 16А чи 25А — і чому це взагалі має значення
Автоматичний вимикач — це не просто “штучка в щитку, яка вимикається коли щось згоряє”. Це основний захист вашої проводки від перевантаження і короткого замикання. Якщо номінал підібраний неправильно, автомат або постійно вибиватиме без причини, або — що набагато гірше — не спрацює вчасно, коли кабель вже перегрівається і плавиться під ізоляцією.
У квартирі зазвичай стоїть щиток на 8-16 модулів, і кожна лінія — освітлення, розетки, кухня, ванна — має свій автомат. Підбирати їх навмання не варто, бо потім доведеться або міняти проводку, або міняти автомати, а це вже переробка щитка.

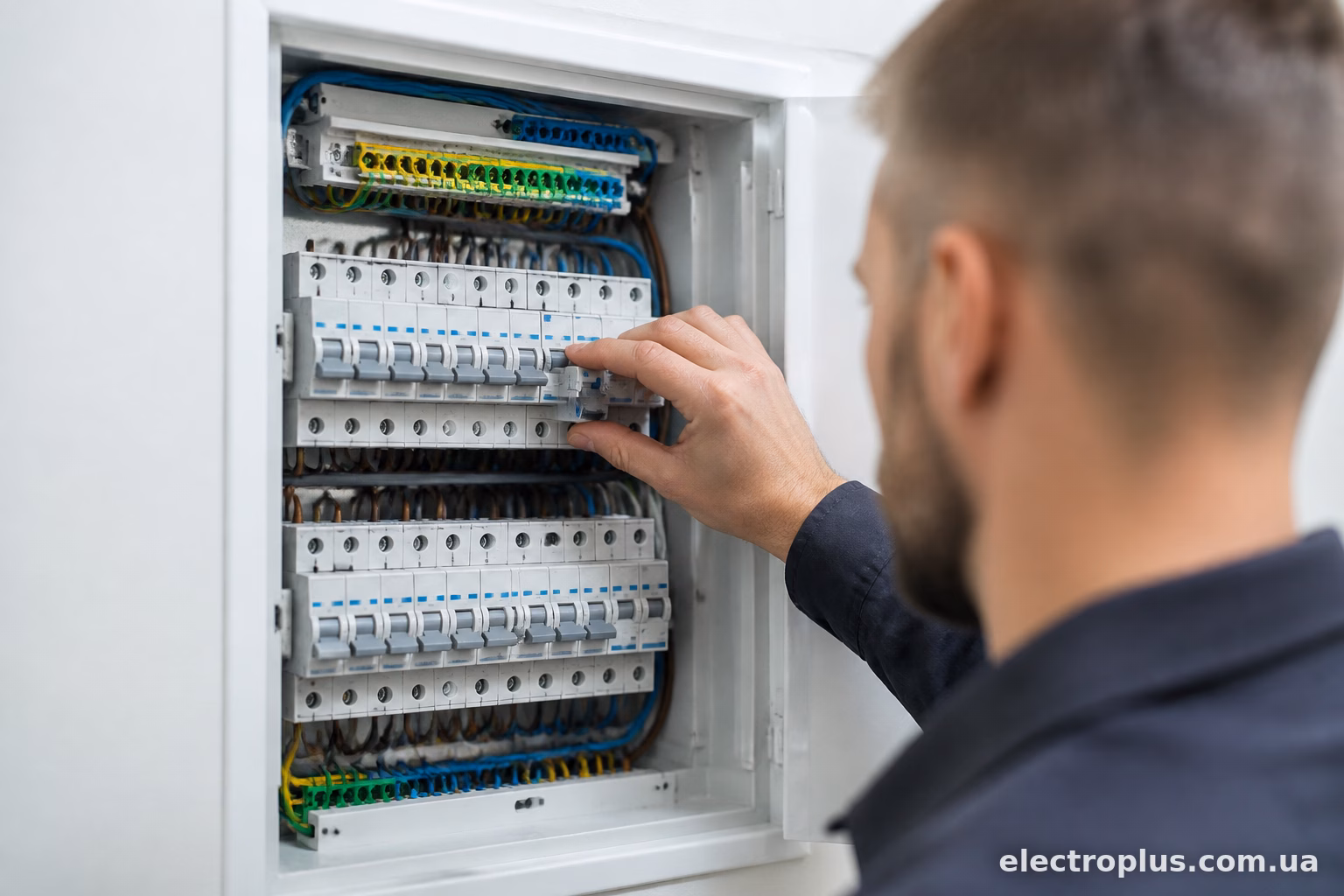

Як розрахувати номінал автомата
Головне правило просте: номінал автомата має бути менше або рівний допустимому струму кабелю, який він захищає. Не навпаки.
Наприклад, кабель ВВГ 3×2.5 витримує приблизно 21-25А тривалого струму (залежить від умов прокладання, температури, кількості жил у трубі). Під нього ставлять автомат на 16А або максимум 20А — з запасом. Якщо поставити 25А, кабель може перегрітися задовго до того, як автомат вирішить відключитися.
Орієнтовні номінали, які реально працюють у квартирах:
- Освітлення — кабель 1.5 мм², автомат 10А
- Розетки в кімнатах — кабель 2.5 мм², автомат 16А
- Кухня, окрема лінія на плиту або духовку — кабель 4-6 мм², автомат 25-32А
- Бойлер, теплі підлоги — окрема лінія, номінал рахують під потужність конкретного приладу
- Ванна кімната — окремий автомат + обов’язково УЗО
Якщо не знаєте перетин кабелю в стінах старої квартири — краще перестрахуватися і взяти автомат меншого номіналу. Втратите трохи в зручності (частіше вибиватиме при одночасному включенні кількох потужних приладів), але проводка залишиться цілою.
Крива відключення: чому буква на корпусі важлива
На корпусі кожного автомата є маркування типу C16 або B10. Літера показує так звану характеристику відключення — по суті, наскільки швидко автомат реагує на короткочасні скачки струму.
Для квартири практично завжди беруть тип C. Це універсальний варіант, який тримає короткочасні пускові струми від холодильника, пральної машини, дриля — і при цьому нормально захищає від перевантаження.
Тип B реагує різкіше і підходить більше для освітлювальних ліній без потужних пускових навантажень — теоретично можна, але на практиці типу C вистачає скрізь, і простіше уніфікувати весь щиток одним типом, щоб не плутатися.
Тип D — це вже для потужного обладнання з великими пусковими токами, зустрічається радше на виробництві, ніж вдома. У квартирі сенсу в ньому нема.

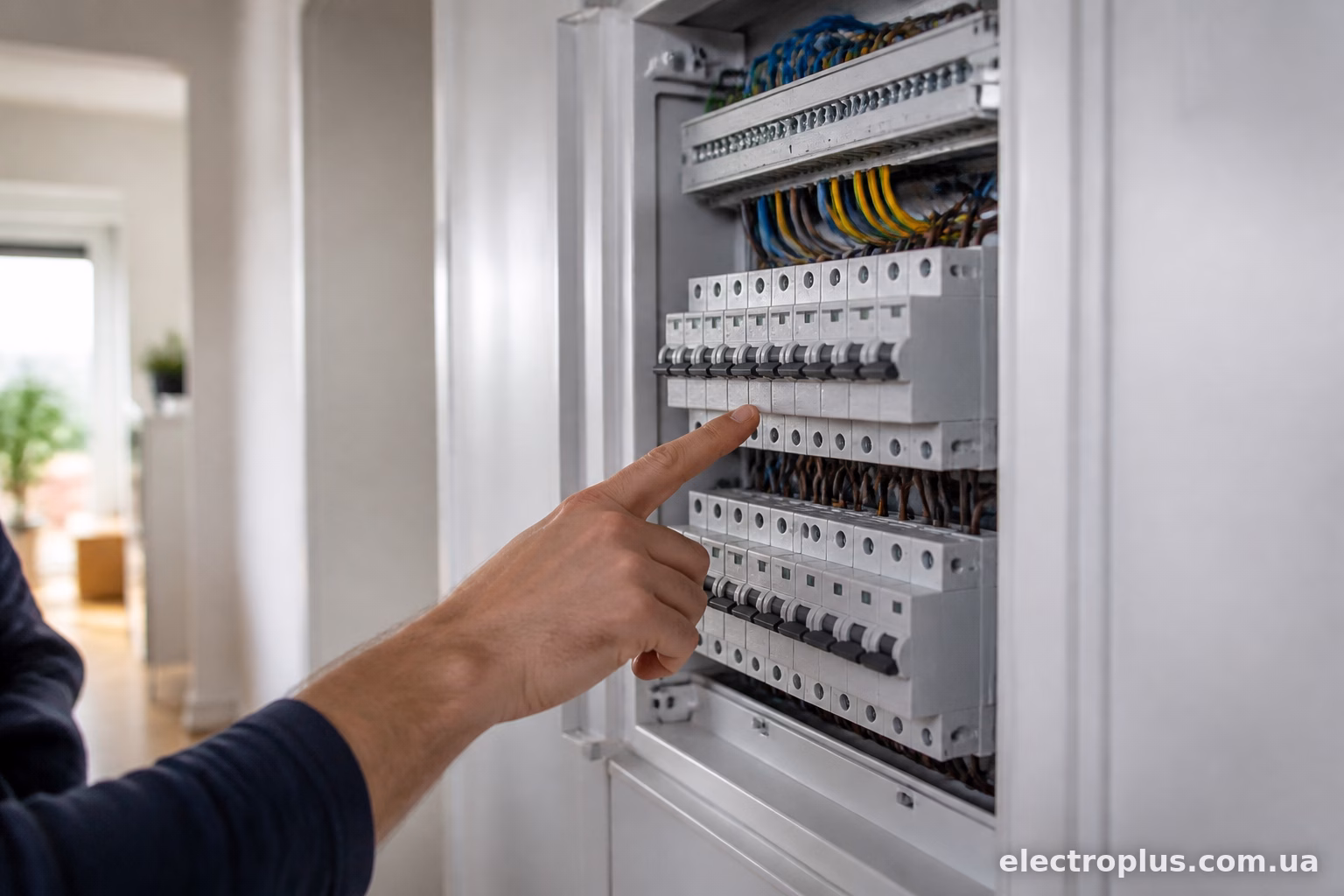

Кількість полюсів
Однополюсний автомат розриває тільки фазу — це стандарт для звичайних груп розеток і освітлення. Двополюсний розриває і фазу, і нуль одночасно — його ставлять на вводі в квартиру або на потужні лінії типу бойлера, де хочеться повного розриву кола при відключенні.
Триполюсні й чотириполюсні — це вже історія про тризфазне живлення, зустрічається в будинках з електроплитами на 380В або в котеджах. У звичайній квартирі з однофазним вводом вони не потрібні.
Важливий момент: не плутайте автомат з диференційним автоматом (АВДТ) — останній суміщає в собі функції автомата і УЗО. Виглядає схоже, коштує дорожче, і в маркуванні зазвичай є додаткова цифра струму витоку (10мА, 30мА).
Виробники — на що дивитись насправді
Тема “який бренд краще” — вічна суперечка, але є речі, які можна перевірити самому, не чекаючи чужих порад.
Дивіться на клас обмежування струму — на корпусі має бути циферка в квадратику: 1, 2 або 3. Клас 3 — найкращий, він швидше обмежує струм короткого замикання, зменшуючи навантаження на контакти. Для квартирного щитка цілком достатньо класу 3, і в бюджетних лінійках нормальних виробників він теж є.
Комутаційна здатність (Icn) — цифра в амперах, зазвичай 4500А або 6000А. Для квартири вистачає 4500А, це стандарт для більшості побутових автоматів. Вище — вже для промислового застосування, де реально великі струми короткого замикання.
З брендів, які реально працюють роками без проблем: Schneider Electric (лінійка Easy9 чи Acti9), ABB (серія SH або S200), Eaton, Legrand (TX3, DX3), з вітчизняного ринку — IEK і АСКО-УКРЕМ як бюджетний, але прийнятний варіант. Різниця в ціні між ноунейм автоматом за 60 гривень і нормальним брендовим за 150-200 гривень — невелика, а надійність контактів і механізму відключення відрізняється суттєво. На автоматах економити не варто, це той елемент, від якого залежить пожежна безпека всієй квартири.

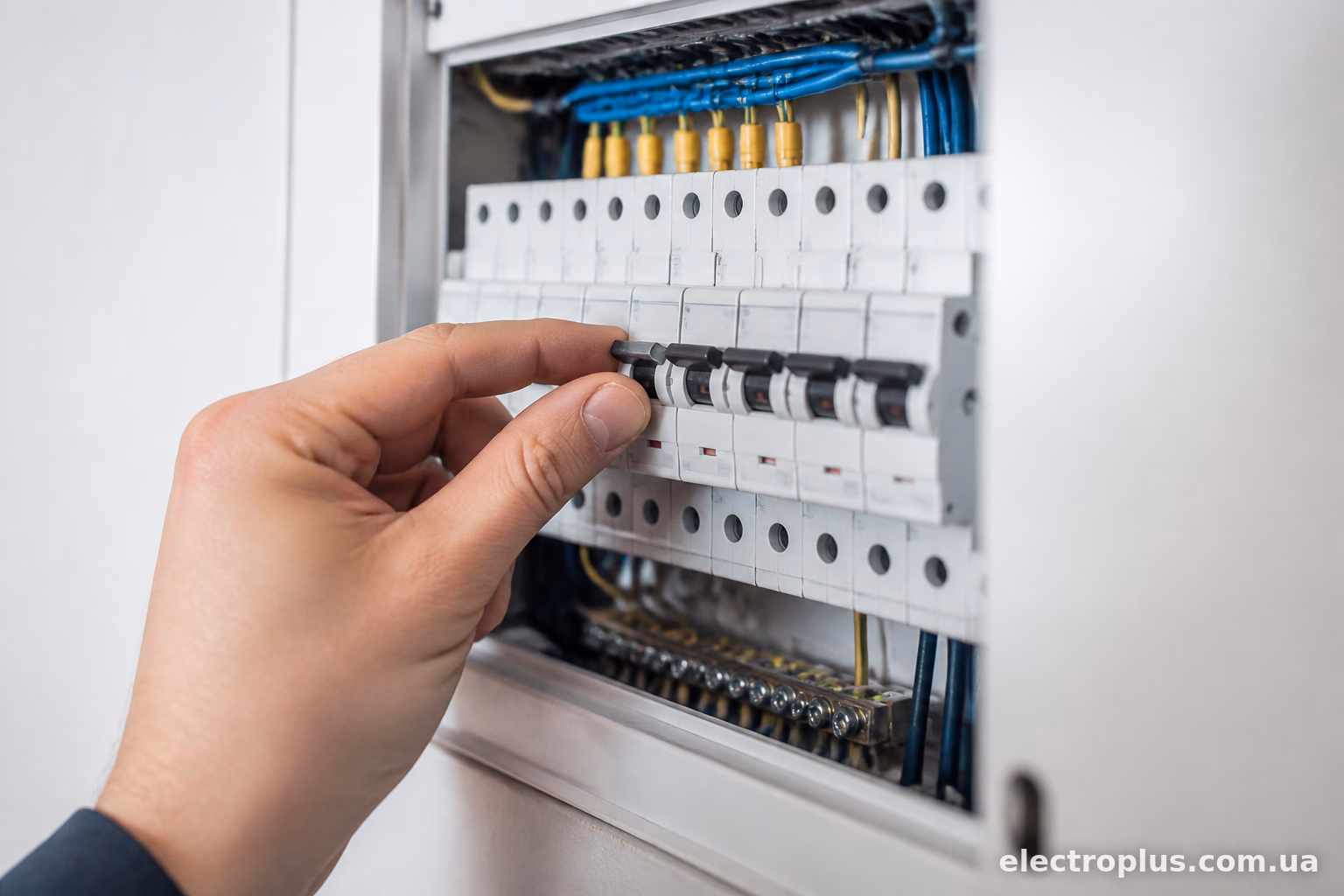

Типові помилки при виборі
Ставлять один загальний автомат на всю квартиру замість розділення по лініях. Виглядає дешевше і простіше на етапі монтажу, але коли щось вибиває — гасне все, включно з холодильником і роутером. А знайти причину складніше, бо незрозуміло яка лінія винна.
Беруть автомат “на всякий випадок” з великим запасом — типу 32А на розетки, “щоб не вибивало”. Це вже не запас, а пряма загроза: кабель перегріється раніше, ніж автомат відреагує.
Не враховують загальний струм вводу. Якщо в будинку старий облік і дозволена потужність 5-7 кВт, а сума номіналів усіх автоматів у щитку розрахована на 15 кВт одночасного навантаження — при включенні всього одразу вибиватиме вступний автомат, і це нормально, просто треба розуміти логіку розподілу.
Плутають автомат з УЗО. Автомат захищає від перевантаження і КЗ, УЗО захищає людину від удару струмом при витоку на корпус приладу. Це різні прилади з різними функціями, і в ванній кімнаті чи на кухні без УЗО автомата недостатньо для повноцінного захисту.
Практична схема для стандартної квартири
Для типової двокімнатної квартири розподіл виглядає приблизно так: вступний двополюсний автомат на 40-50А (залежно від дозволеної потужності), далі загальне УЗО на 40-63А з током витоку 30мА, а після нього — окремі групові автомати.
Освітлення в кожній кімнаті — окремим автоматом 10А, це дозволяє при проблемі з лампочкою чи патроном не гасити всю квартиру. Розетки в кімнатах можна об’єднати по 16А на групу з 4-6 розеток. Кухня — окрема лінія 16А на дрібну техніку плюс окрема 25-32А на плиту, якщо вона електрична. Ванна — окремий автомат з окремим УЗО на 10мА (для вологих приміщень норматив жорсткіший).
Такий розподіл коштує трохи дорожче на етапі монтажу — більше автоматів, більше кабелю. Але на практиці саме він рятує від ситуацій, коли через одну несправну лампочку вимикається холодильник з продуктами на вихідні.
Вибір автомата — це не питання “взяти щось надійне і забути”. Це прямий розрахунок під конкретний кабель, конкретне навантаження і конкретну лінію. П’ять хвилин на калькуляторі перед покупкою заощадять роки спокійної роботи щитка — і, що важливіше, зменшать ризик пожежі через перегріту проводку.
