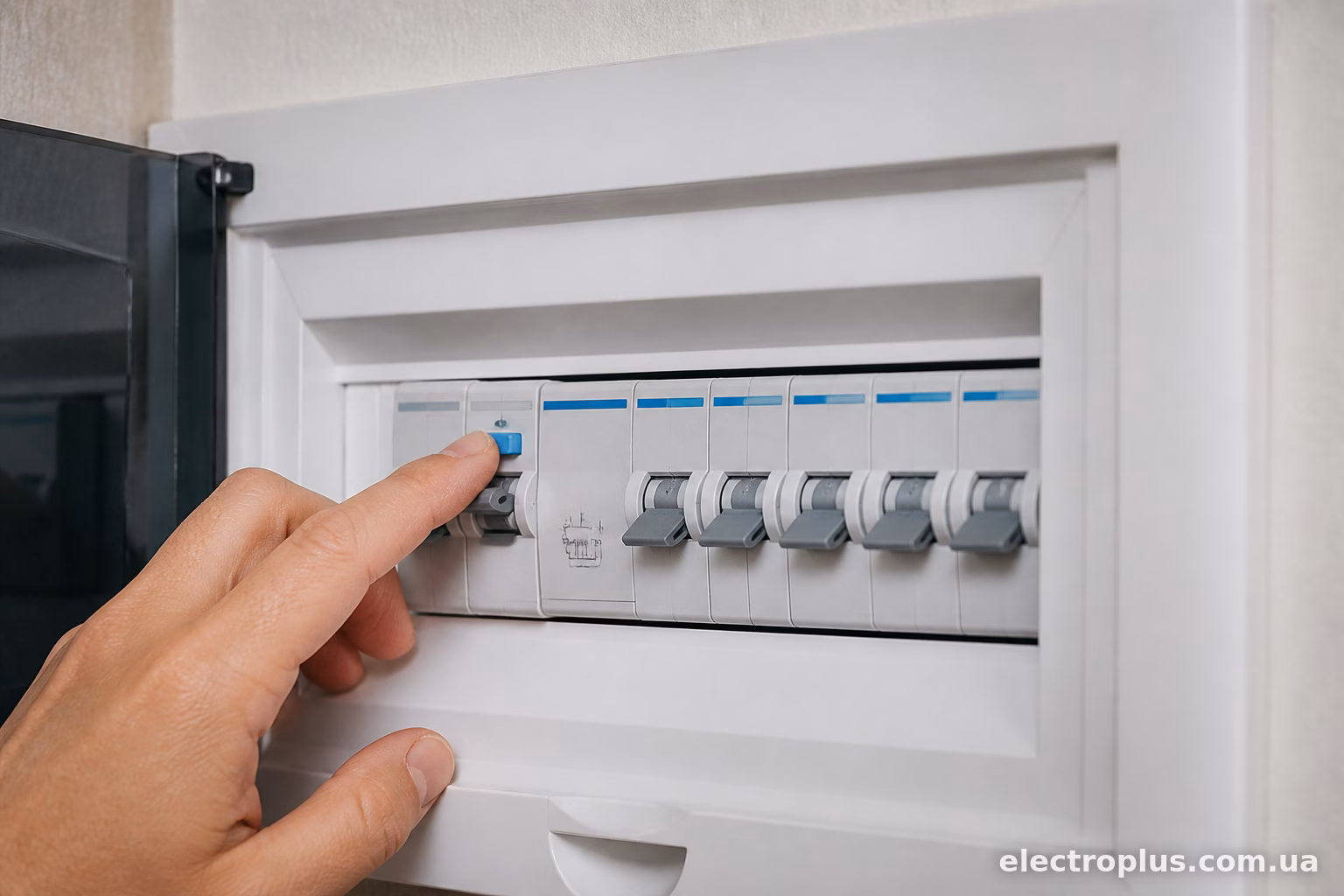

Суть питання
Дифавтомат — це один пристрій, всередині якого об’єднані автоматичний вимикач і пристрій захисного відключення. ПЗВ з автоматом — це два окремі апарати, які стоять поруч у щиті і з’єднані перемичкою. Функціонально результат майже однаковий: обидва варіанти захищають людину від удару струмом і одночасно відключають лінію при короткому замиканні чи перевантаженні. Різниця — в експлуатації, ціні, зручності діагностики і в тому, скільки місця це все займе в щитку.
Питання “що краще” насправді трохи некоректне. Правильніше запитати — що краще у вашому конкретному щиті, з вашою кількістю груп і вашим бюджетом. Спробую розкласти по поличках, щоб було зрозуміло без інженерної термінології.

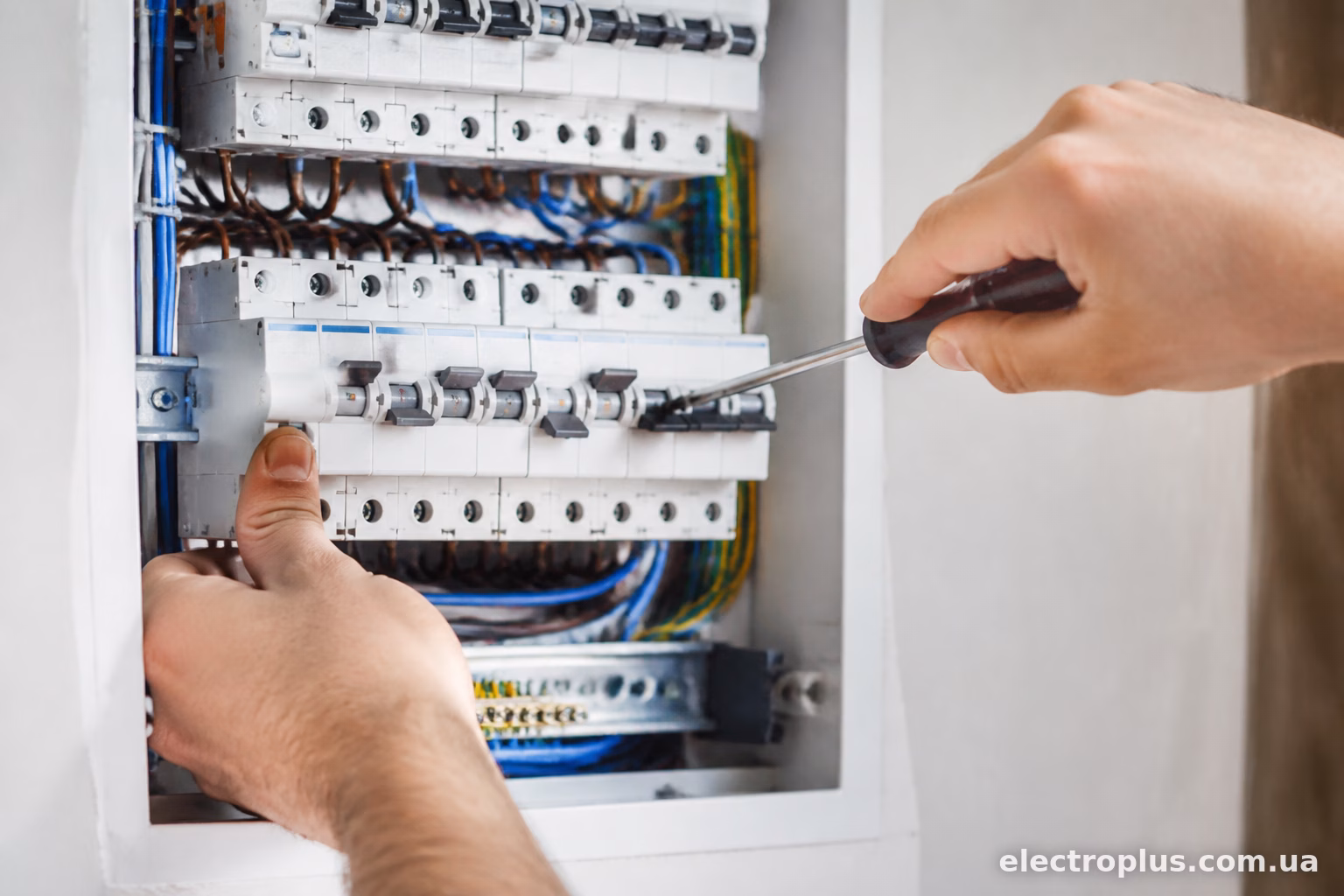

Як влаштований дифавтомат
Дифавтомат (в народі “діфф”) поєднує в одному корпусі дві функції захисту:
- захист від струму витоку (та сама функція, що й у звичайного ПЗВ) — спрацьовує, якщо частина струму йде не по фазі-нулю, а кудись убік, наприклад через тіло людини або через пошкоджену ізоляцію;
- захист від перевантаження і короткого замикання — та сама функція, що у звичайного автоматичного вимикача.
Виглядає як звичайний модульний автомат, тільки трохи ширший — зазвичай займає 2 модулі в щиті замість одного. На корпусі завжди вказані два параметри: номінальний струм (16А, 25А, 32А) і струм витоку (10мА, 30мА, 100мА). Плюс клас — АС або А, про це нижче ще скажу окремо.
Як влаштована зв’язка ПЗВ + автомат
Тут все просто: окремо стоїть автоматичний вимикач (захищає від КЗ і перевантаження), окремо — ПЗВ (захищає від струму витоку). З’єднуються між собою гребінкою або перемичкою. Займають більше місця — мінімум 3 модулі (1 під автомат + 2 під ПЗВ), а якщо автомат трифазний, то й більше.
Схема класична для щитів, які збирали ще років 15-20 тому, і досі актуальна для тих, хто любить розбирати проблему на складові.
Головна практична різниця — діагностика несправності
Ось тут і починається реальна різниця, а не теоретична.
Уявіть ситуацію: вибило захист на лінії ванної кімнати. Якщо стоїть зв’язка ПЗВ+автомат — досить глянути, який з двох апаратів впав. Якщо впав автомат — проблема в перевантаженні або КЗ (наприклад, замкнуло в бойлері). Якщо впало ПЗВ — проблема в струмі витоку (найчастіше волога потрапила в з’єднання або пошкоджена ізоляція десь у стіні). Причина одразу зрозуміла.
З дифавтоматом все складніше. Він теж відключається, але зовні незрозуміло — через КЗ чи через витік струму. У деяких моделей є маленький механічний індикатор чи кнопка тест, яка частково підказує причину, але далеко не завжди це очевидно навіть електрику. Доводиться перевіряти лінію мультиметром або пробувати вручну.
Це не критично, якщо у вас в квартирі три-чотири групи і ви більш-менш орієнтуєтесь, де що. Але якщо щит великий, груп 15-20, і аварія сталась вночі — зв’язка виграє за зручністю пошуку несправності.

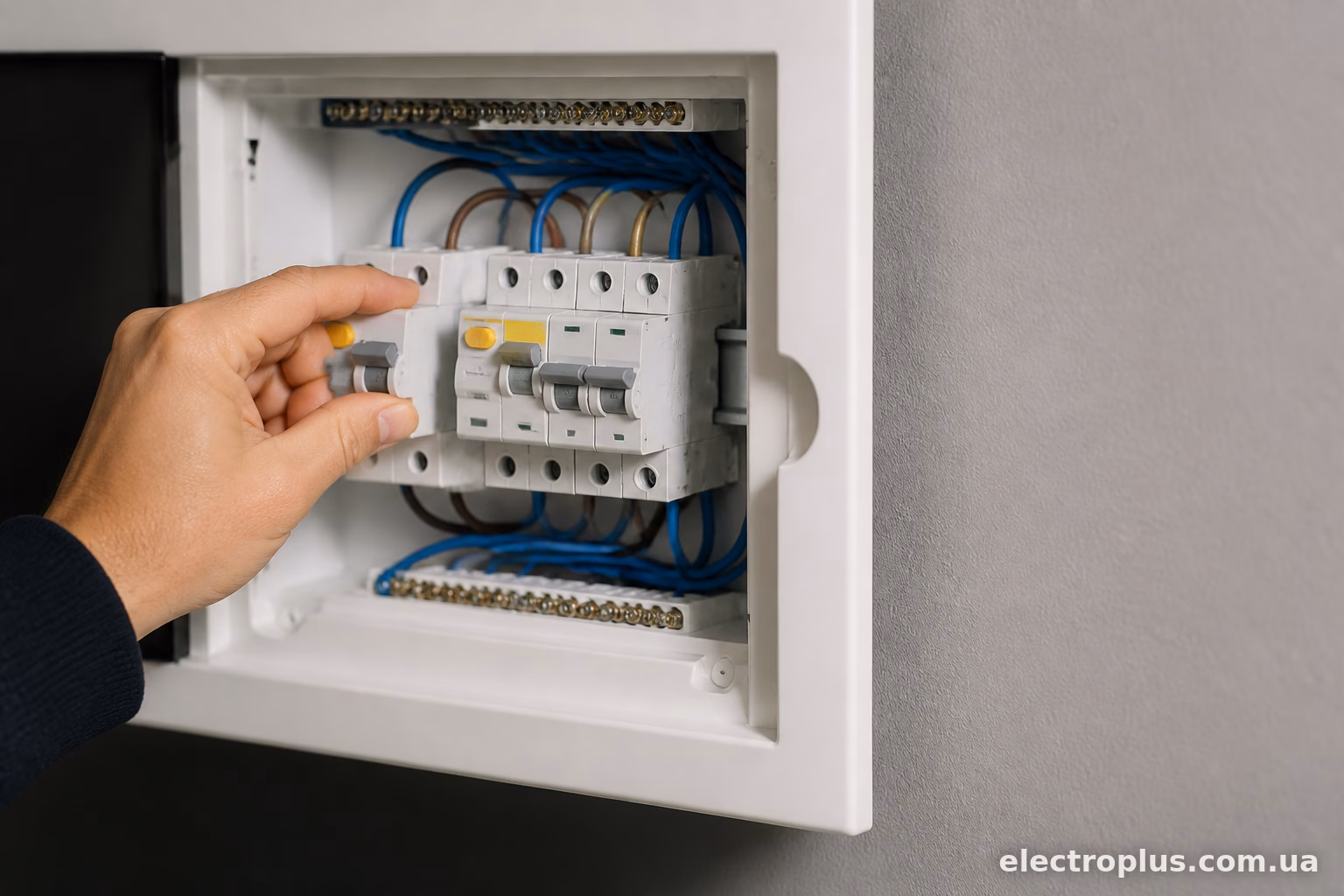

Ціна питання
Дифавтомат на перший погляд здається дешевшим варіантом — купуєте один пристрій замість двох. Але це оманливе враження.
Порівняємо приблизно (ціни орієнтовні, залежать від бренду і регіону):
- Дифавтомат ABB чи Schneider на 16А/30мА — приблизно 700-1200 грн.
- Окремий автомат того ж бренду на 16А — 150-250 грн, окреме ПЗВ на 30мА — 500-700 грн. Разом виходить приблизно та сама сума, а часом і дорожче через окремий корпус.
Якщо ж говорити про бюджетні бренди типу IEK чи ETI — різниця мінімальна, іноді зв’язка навіть вигідніша, бо автомат коштує копійки, а ПЗВ можна взяти одне на кілька груп (через селективність).
Важливий нюанс: якщо у вас в щиті кілька груп, для яких потрібен захист від витоку (ванна, кухня, дитяча), можна поставити одне ПЗВ на 40А або 63А, яке “прикриє” одразу 3-4 автомати. У такому випадку зв’язка виходить суттєво дешевша за встановлення трьох-чотирьох окремих дифавтоматів.
Місце в щиті
Дифавтомат займає 2 модулі, зв’язка (1 автомат + 1 ПЗВ) — мінімум 3. Різниця невелика, але якщо у вас щит на 12 модулів і треба впхнути 8 груп із захистом — економія місця з дифавтоматами стає відчутною.
З іншого боку, якщо одне ПЗВ прикриває кілька автоматів (та сама схема “ПЗВ на групу ліній”), то економія місця вже на боці зв’язки — умовно, одне ПЗВ на 63А/30мА (3 модулі) плюс чотири однополюсні автомати (4 модулі) = 7 модулів на 4 захищені лінії. Чотирма дифавтоматами це б зайняло 8 модулів мінімум.
Надійність і що ламається частіше
Тут думки електриків розходяться, але є загальна логіка: чим простіший пристрій — тим менше в ньому може зламатись. Окремий автомат — це просто механіка, ламається рідко. Окреме ПЗВ теж досить надійне, якщо не économ-бренд з Розетки за 300 грн без сертифікатів.
Дифавтомат — це складніший механізм, там більше деталей, більше точок можливої відмови. Не критично для нормальних брендів (ABB, Schneider, Legrand, Eaton), але для дешевих no-name дифавтоматів ризик відмови вищий, ніж у простого автомата.
Ще один момент — якщо в дифавтоматі виходить з ладу одна функція (наприклад, механізм відключення при КЗ), міняти доведеться весь пристрій цілком. У зв’язці — тільки той елемент, який зламався. Дешевше і швидше.
Клас АС чи А — це стосується обох варіантів
Незалежно від того, дифавтомат це чи окреме ПЗВ, важливо звертати увагу на клас чутливості:
- Клас АС реагує тільки на змінний синусоїдальний струм витоку. Підходить для простих ліній освітлення, розеток без складної електроніки.
- Клас А реагує ще й на пульсуючий постійний струм витоку, який виникає при роботі імпульсних блоків живлення — а це практично вся сучасна техніка: ноутбуки, телевізори, зарядки, індукційні плити, кондиціонери.
Для сучасної квартири з купою електроніки клас АС вже застарілий вибір. Варто брати клас А, навіть якщо це коштує трохи дорожче — і для дифавтомата, і для окремого ПЗВ правило однакове.

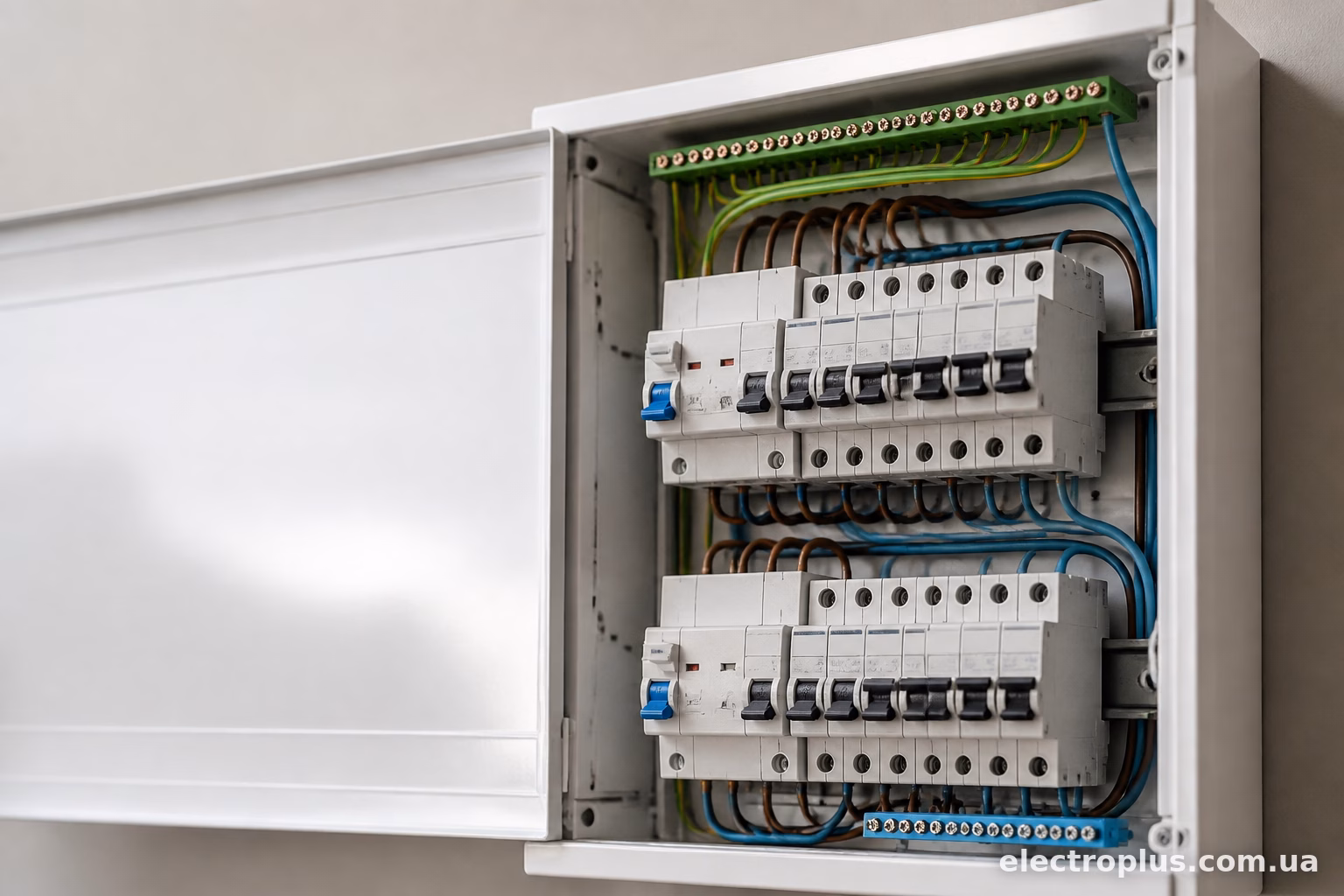

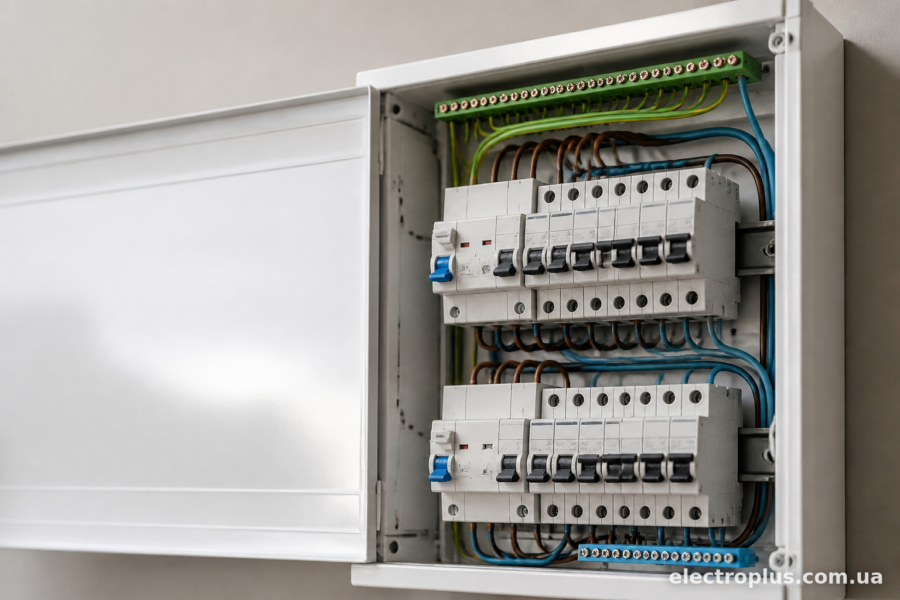

Коли обирати дифавтомат
- Щит маленький, місця мало, а захистити треба конкретну окрему лінію (наприклад, бойлер чи варильна поверхня).
- Лінія відповідальна і хочеться, щоб на ній стояв один надійний перевірений апарат без зайвих з’єднань.
- Монтаж робить не дуже досвідчений майстер — менше шансів переплутати підключення нуля (в дифавтоматі схема вже готова, помилитись складніше, хоча теж можливо).
Коли обирати зв’язку ПЗВ + автомат
- Щит великий, груп багато, і хочеться заощадити, поставивши одне ПЗВ на кілька ліній.
- Важлива швидка діагностика несправності — актуально для великих будинків, офісів, магазинів.
- Плануєте згодом змінювати номінали автоматів без заміни захисту від витоку (наприклад, підвищити номінал під нове обладнання).
- Бюджет обмежений і треба захистити багато груп одразу.
Типова помилка при виборі
Часто бачу, як люди намагаються заощадити і ставлять одне ПЗВ на весь щит, на ввід, замість того щоб розбити на групи. Виглядає економно, але на практиці означає, що при будь-якому витоку струму (навіть незначному, типу вологи в вуличному світильнику) вимикається все освітлення і всі розетки в квартирі одразу. Незручно і небезпечно, якщо це станеться вночі. Краще розбивати на групи — хоча б окремо вологі приміщення (ванна, кухня), окремо житлові кімнати.
Друга поширена помилка — економія на бренді ПЗВ чи дифавтомата. Це той елемент, на якому реально не варто економити, бо саме він рятує життя при пробитті ізоляції. Різниця в 300-500 грн між бюджетним і нормальним брендом коштує набагато менше, ніж ризик, що дешевий механізм не спрацює вчасно.
Підсумок
Однозначної відповіді “дифавтомат краще” чи “зв’язка краще” немає — обидва варіанти робочі і застосовуються в реальних щитах повсюдно. Для невеликих квартир з обмеженим простором у щиті і бажанням поставити окремий надійний захист на конкретну лінію — зручніше дифавтомат. Для великих щитів, де важлива економія на кількості ПЗВ і швидка діагностика причини спрацювання — зв’язка з окремим автоматом і ПЗВ виграє за зручністю обслуговування. Головне — не економити на бренді і правильно підбирати клас (А, а не застарілий АС) під сучасну техніку в домі.
