ПЗВ (пристрій захисного вимкнення, або УЗО за старою термінологією) рятує від ураження струмом і пожеж через витік струму на землю. В однофазній мережі його підключення — справа не найскладніша, але помилки тут коштують дорого. Розберемо все по порядку: від схеми до типових граблів, на які наступають навіть досвідчені електрики.
Навіщо взагалі ставити ПЗВ
Автоматичний вимикач захищає проводку від перевантаження і короткого замикання. Але якщо людина торкнеться оголеного проводу чи корпусу пробитої пральної машини, автомат може взагалі не відреагувати — струм витоку часто занадто малий для його спрацювання.
ПЗВ працює за іншим принципом. Воно постійно порівнює струм, що йде по фазному провіднику, зі струмом, що повертається по нульовому. Якщо різниця перевищує задане значення (найчастіше 30 мА для побутових цілей) — пристрій миттєво розриває коло. Різниця в 30 мА виникає саме тоді, коли частина струму йде не по нулю, а через тіло людини або через пошкоджену ізоляцію на землю.
Для протипожежного захисту всього будинку зазвичай ставлять УЗО з уставкою 100 або 300 мА на вводі, а для окремих груп — з ванної, кухні, для розеток на балконі чи в гаражі — 30 мА.

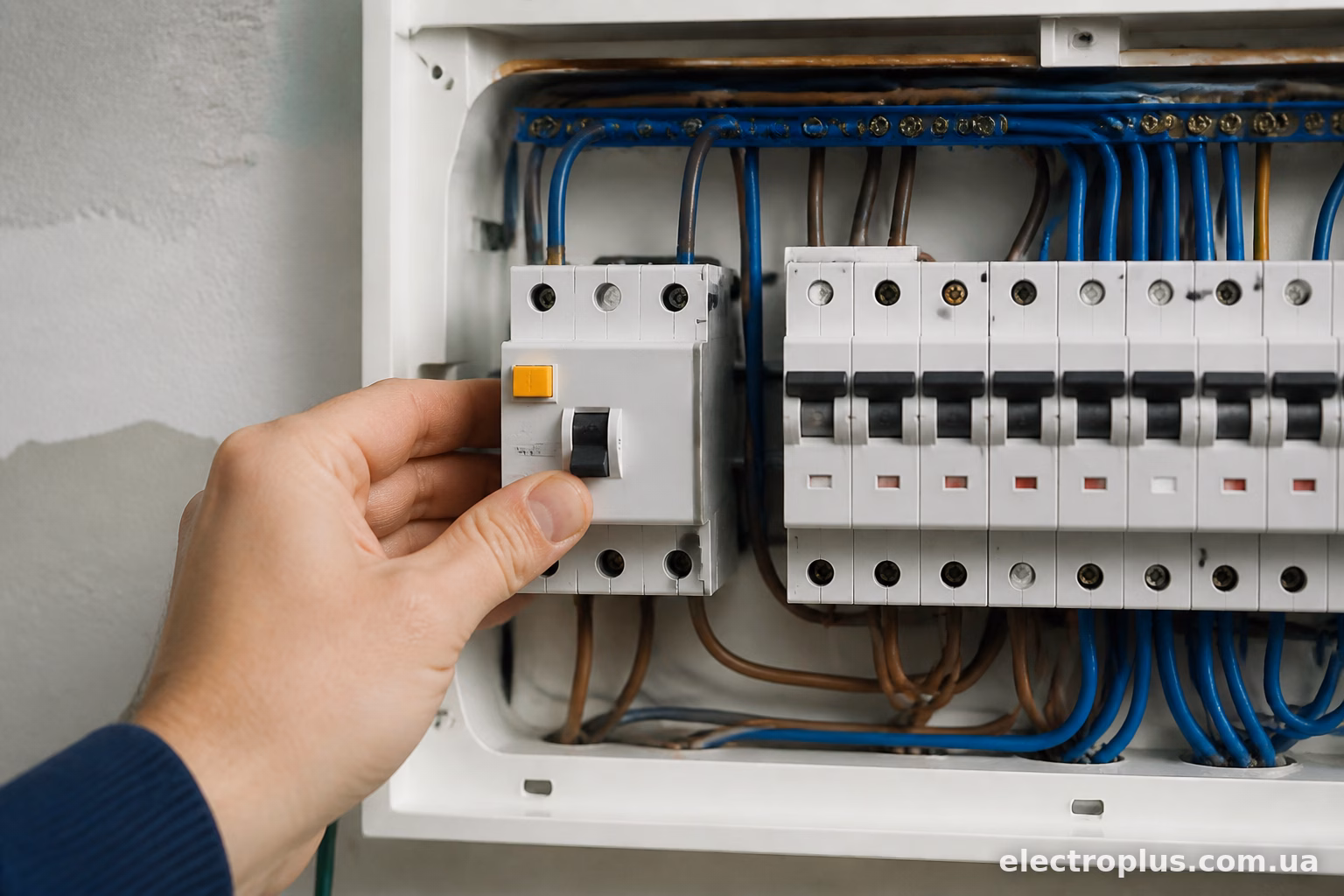

Схема підключення: ПЗВ + автомат
Найважливіший момент, який плутають навіть на форумах з “досвідченими” порадами: ПЗВ саме по собі не захищає від короткого замикання і перевантаження. Воно реагує тільки на струм витоку. Тому в однофазній мережі ПЗВ завжди ставлять у зв’язці з автоматичним вимикачем.
Є два варіанти компонування:
- Один автомат + одне ПЗВ на групу — автомат стоїть перед ПЗВ, захищає і саму групу, і диференційний пристрій від перевантаження.
- Диференційний автомат (АВДТ) — це вже готовий двохфункційний пристрій, всередині якого об’єднані автоматичний вимикач і ПЗВ. Ставиться замість пари окремих апаратів, займає менше місця в щиті, коштує дорожче за суму двох окремих компонентів.
Класична схема для квартири: на вводі стоїть загальний автомат, після нього — протипожежне ПЗВ на 100 мА (необов’язково, але бажано), далі йдуть групові автомати на кожну лінію, а перед розетками у вологих приміщеннях і на кухні — додаткові ПЗВ 30 мА або диференційні автомати.
Порядок компонентів у щиті завжди такий: вступний автомат → загальне ПЗВ (якщо є) → групові автомати → групові ПЗВ (якщо ставите окремо на кожну лінію).

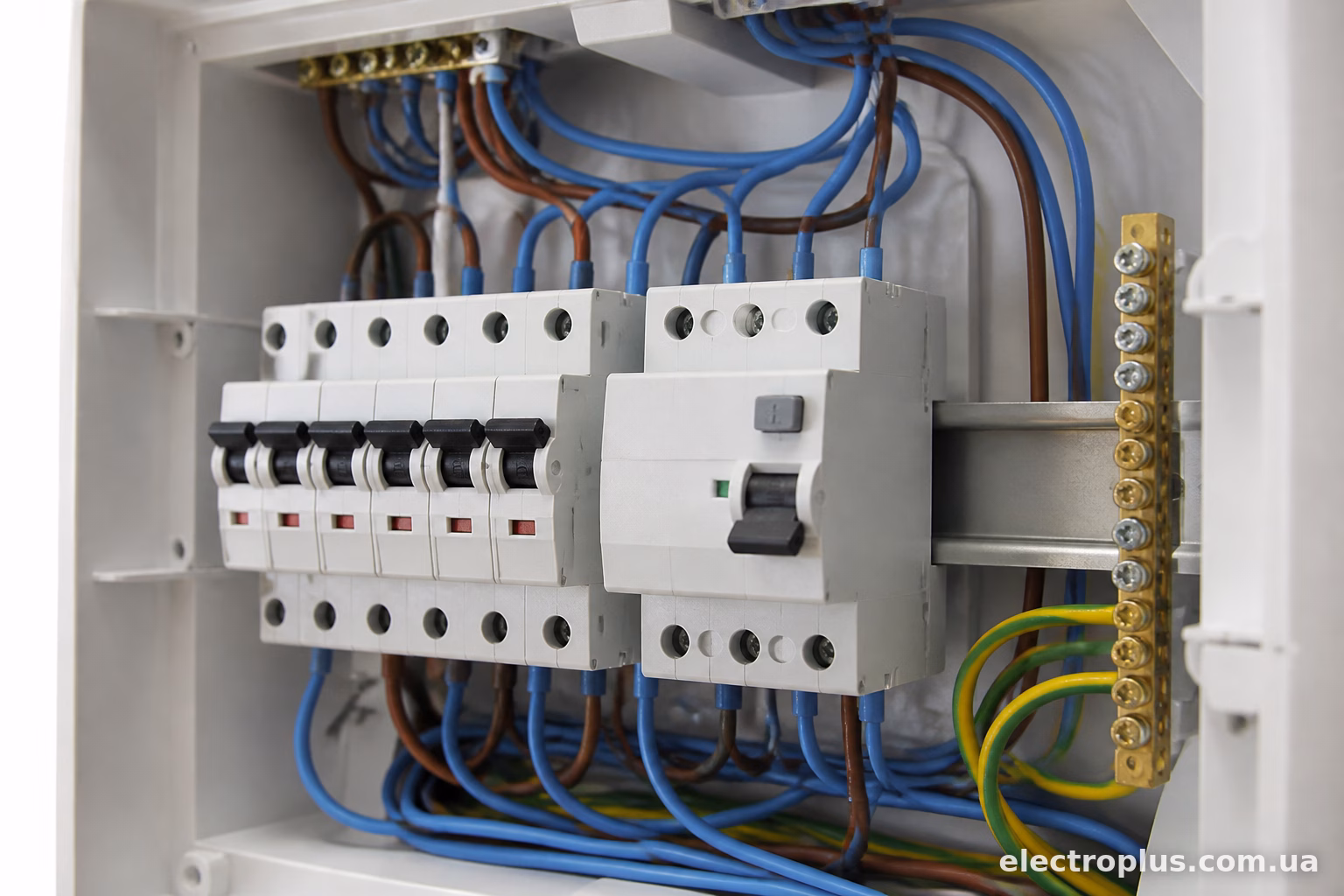

Як вибрати номінал ПЗВ
Номінальний струм ПЗВ повинен бути на крок вищим, ніж у автомата, що стоїть перед ним у тій же групі. Логіка проста: спочатку повинен спрацювати автомат при перевантаженні, а ПЗВ має “пережити” цей струм без пошкоджень.
Приклад: якщо на групу розеток стоїть автомат С16, то ПЗВ береться на 25А. Для групи освітлення з автоматом С10 підійде ПЗВ на 16А або 25А.
По струму витоку орієнтуйтесь так:
- 10 мА — для окремих особливо небезпечних точок (буває рідко, здебільшого для дитячих кімнат чи медобладнання)
- 30 мА — стандарт для розеток, ванної, кухні, дитячої
- 100–300 мА — протипожежне ПЗВ на вводі всього будинку
Класи ПЗВ теж різняться. Клас АС реагує на змінний синусоїдальний струм витоку — підходить для простих навантажень типу лампочок і обігрівачів. Клас А реагує ще й на пульсуючий постійний струм, який виникає при роботі електроніки — пральних машин з інверторами, зарядок, комп’ютерів. Для сучасної квартири з купою побутової техніки клас А — правильний вибір, хоч і коштує дорожче.

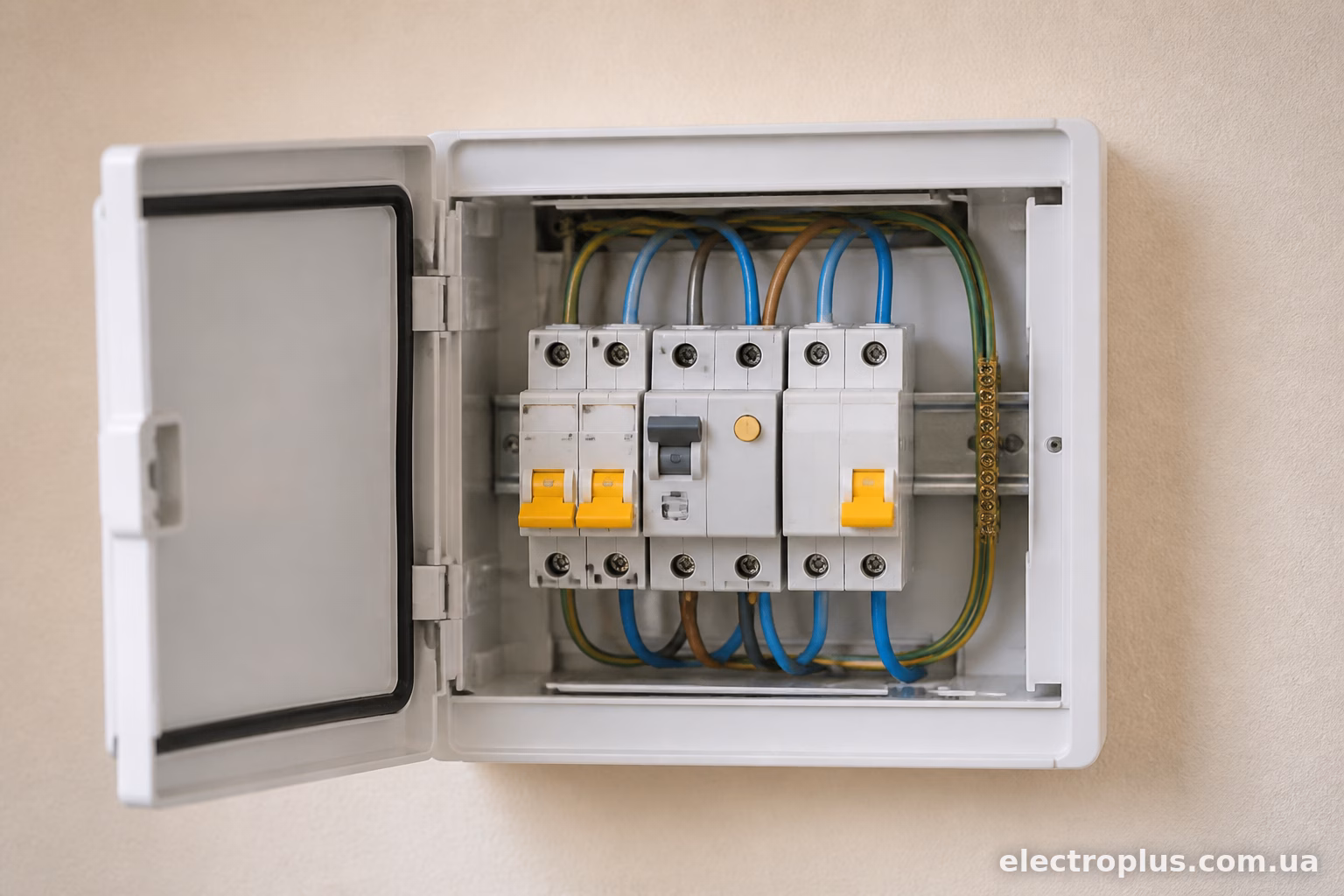

Покрокове підключення
Перш ніж лізти в щит — знеструмте його повністю, вимкнувши вступний автомат, і перевірте відсутність напруги індикаторною викруткою чи мультиметром. Це не формальність, а елементарна безпека.
- Встановіть ПЗВ на DIN-рейку. Пристрій клацає на рейку так само, як звичайний автомат.
- Підключіть вхідні клеми. Зверху на корпусі ПЗВ позначено N і клема під фазу (зазвичай маркування 1, 3 для входу і 2, 4 для виходу, або підписано L/N). Фаза заходить з автомата, що стоїть перед ПЗВ, нуль — із загальної нульової шини або з попереднього нульового ПЗВ, якщо схема каскадна.
- Виведіть фазу і нуль на групу. З виходу ПЗВ фазний провід іде далі на групові автомати (якщо ПЗВ загальне) або одразу на розетки/освітлення (якщо ПЗВ індивідуальне на групу). Нуль з виходу ПЗВ веде до нульової клемної колодки тієї ж групи.
- Важливо: нуль після ПЗВ не можна з’єднувати з нулем інших груп чи з загальною нульовою шиною, минаючи ПЗВ. Якщо нулі різних груп переплутати, пристрій буде постійно хибно спрацьовувати або взагалі не реагуватиме на реальний витік — принцип диференційного захисту порушиться повністю. Це найпоширеніша помилка новачків: коли в щиті одна спільна нульова шина на всі групи, а ПЗВ стоїть тільки на одній з них.
- Перевірте затягування клем. Слабкий контакт на вході чи виході — причина нагріву і в перспективі — оплавлення клеми або самого корпусу пристрою.
- Підключіть заземлення окремо, минаючи ПЗВ — захисний провідник РЕ ніколи не проходить через диференційний пристрій, він іде напряму на шину заземлення (PE-шину) в щиті.

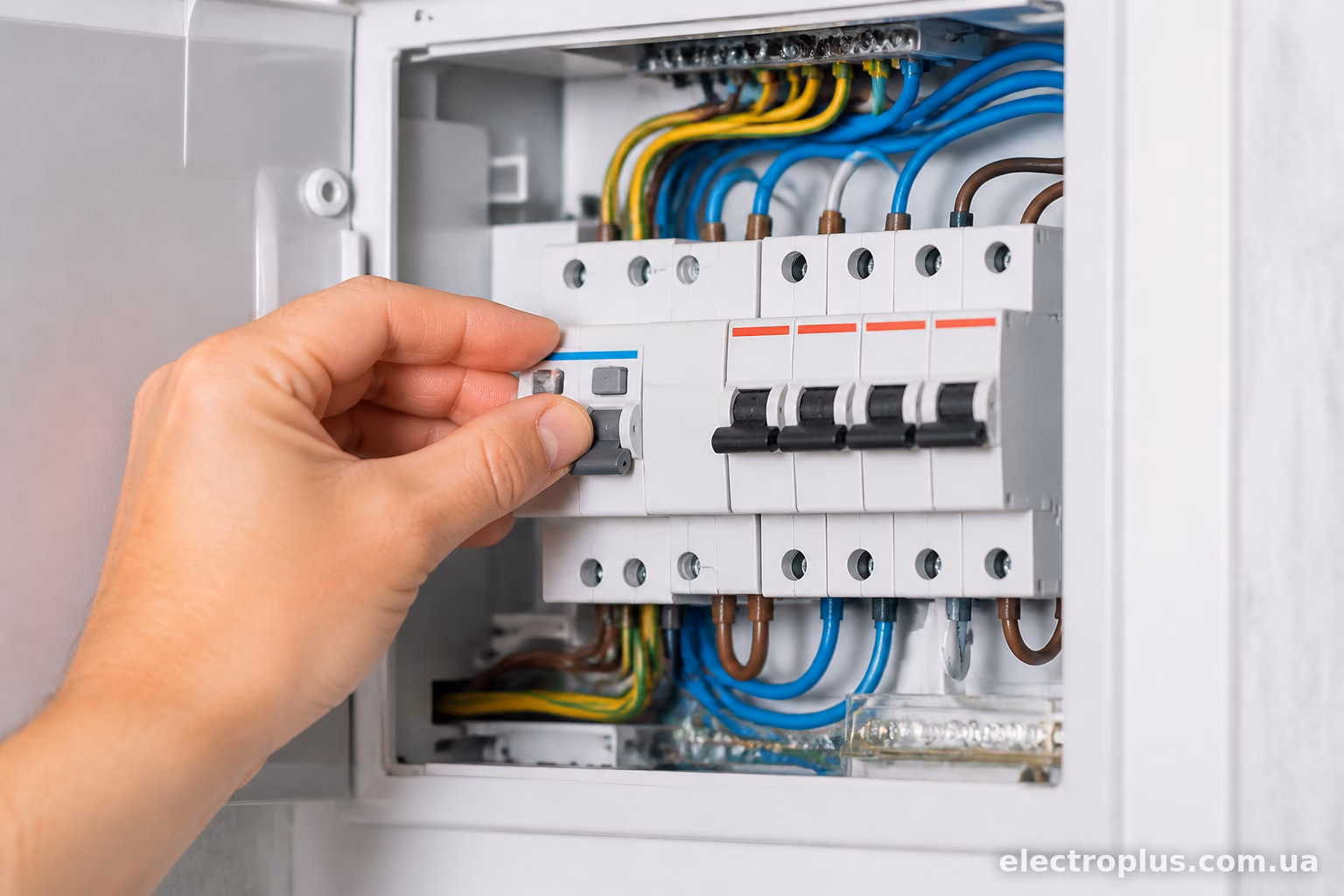

Типові помилки при підключенні
Плутанина з нулями — це топ проблема, про яку вже сказано вище. Друга за популярністю помилка — переплутані вхід і вихід ПЗВ. На корпусі завжди є стрілки чи маркування “Line/Load” — фазу і нуль від мережі підключають зверху, до навантаження — знизу. Якщо переплутати напрямок, деякі моделі (наприклад, старі АСТРО-УЗО чи бюджетні no-name пристрої) взагалі не спрацьовують коректно, хоча зовні працюють нормально.
Ще одна поширена ситуація — власники ставлять ПЗВ без автомата, розраховуючи, що воно “і так захистить”. Не захистить. При короткому замиканні контакти ПЗВ можуть просто зваритися від великого струму, і пристрій перестане виконувати навіть свою пряму функцію.
Буває, що на одне ПЗВ вішають забагато груп — і при щоденній роботі техніки воно постійно вибиває через сумарний витік від усіх підключених приладів одразу (кожен пристрій має невеликий природний струм витоку, і в сумі це може перевищити поріг 30 мА). Рішення тут просте: розносити навантаження на кілька окремих ПЗВ, а не вішати все на один.
Перевірка після монтажу
Після підключення обов’язково натисніть кнопку “Тест” на корпусі пристрою — вона є на всіх моделях, від бюджетних IEK і АСКО до Schneider Electric чи ABB. Кнопка штучно створює невеликий витік струму всередині самого ПЗВ. Якщо пристрій відключається — механізм справний.
Раз на місяць таку перевірку варто повторювати навіть після успішного першого запуску — механічні частини реле з часом можуть закисати чи заклинювати, особливо в дешевих моделях або у вологих приміщеннях.
Якщо ПЗВ вибиває одразу після подачі напруги без жодного навантаження — шукайте проблему в самій проводці: найчастіше винен пошкоджений нуль, вологість у розподільній коробці або замикання ізоляції десь у стіні. У такому разі відключіть по черзі кожну групу і перевіряйте, яка саме дає витік.
Підключення ПЗВ — не та робота, де можна економити на якості комплектуючих чи ставити “на око”. Правильна схема з окремими нулями для кожної групи, коректний підбір номіналу відносно автомата і клас пристрою під реальне навантаження — три речі, які визначають, чи буде захист працювати, коли справді знадобиться.
