Береш викрутку, лізеш у розподільну коробку — а там три дроти, і жоден кольором не підказує, що до чого. Знайома ситуація, особливо у старих хрущовках, де попередній господар “трохи допрацював” проводку на власний розсуд. Розберемося, як визначити фазу, нуль і землю без гадання на кавовій гущі.

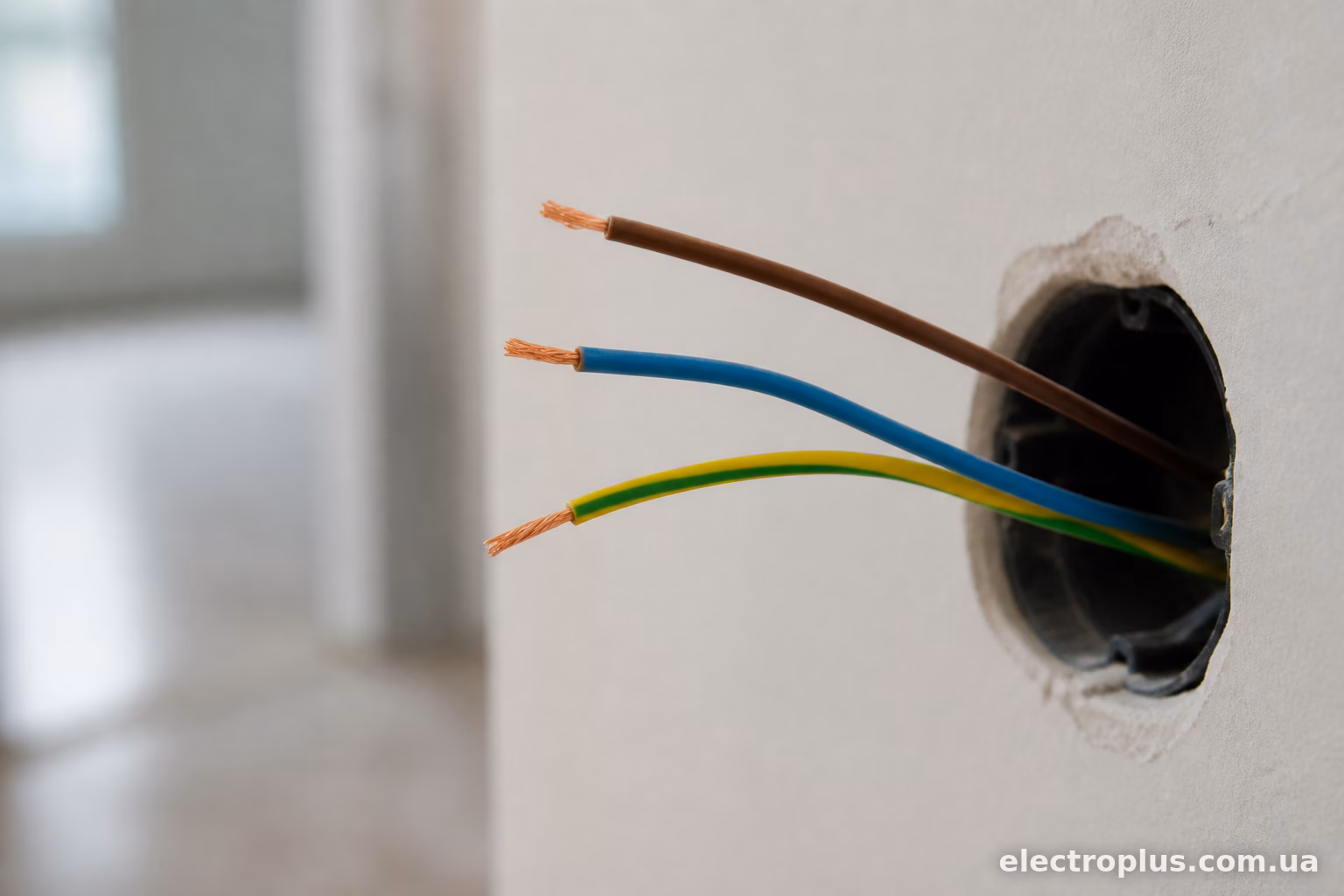

Що таке фаза, нуль і земля насправді
Фаза — це провід, під яким постійно “сидить” напруга. Умовно кажучи, звідси електрика тече до навантаження. Торкнешся фази і землі одночасно — вдарить струмом, бо коло замкнеться через тебе.
Нуль — це зворотний шлях. Струм пройшов через лампочку чи чайник і повертається на підстанцію саме нульовим провідником. У нормальному режимі напруги відносно землі на нулі майже немає, буквально пару вольт через незначні втрати в мережі.
Земля (захисний провідник, PE) взагалі не бере участі в роботі електроприладу. Її завдання — у разі пробою ізоляції чи короткого замикання на корпус відвести небезпечний потенціал в землю, а не в людину, яка випадково торкнулась пральної машинки мокрими руками.
У класичній однофазній мережі 220В маємо саме ці три провідники. У приватному будинку зі старою проводкою землі може взагалі не бути — тоді два дроти, фаза і нуль, і доведеться визначати тільки їх.

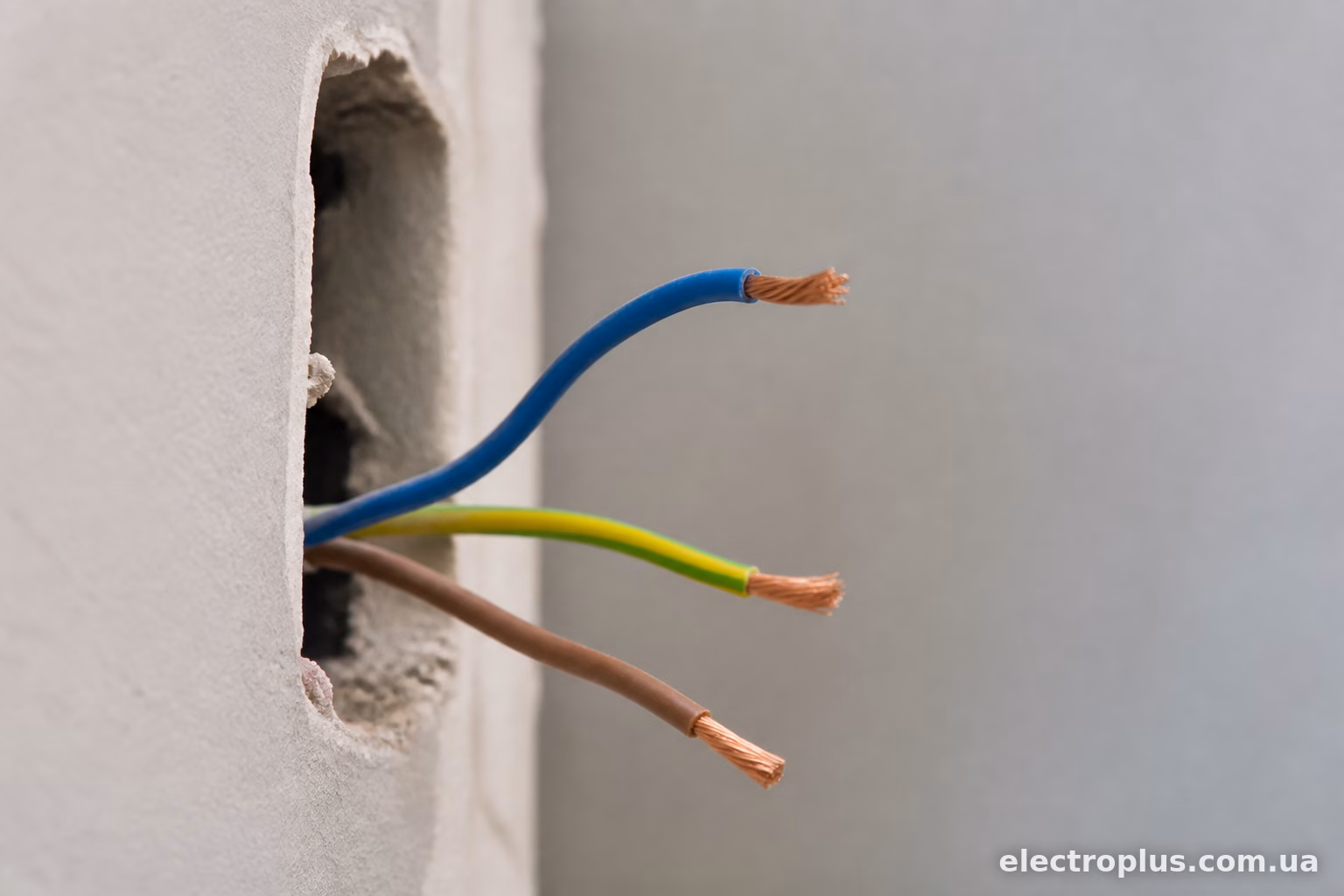

Кольори проводів: на що орієнтуватись
За сучасним стандартом (ГОСТ 31947 та міжнародна маркування IEC) кольори такі:
- фаза — коричневий, чорний, червоний, білий (будь-який теплий або нейтральний, крім заборонених нижче);
- нуль — синій або блакитний;
- земля — жовто-зелений (смугастий).
Це працює чудово, якщо проводку монтували після десь 2009-2010 року і монтажник не економив на кабелі, купуючи те, що було в наявності. На практиці ж часто трапляється кабель ВВГ, де всі три жили однакового кольору — чорні або білі. Або старий алюмінієвий провід радянських часів, де кольору взагалі ніякого, ізоляція вицвіла до сірого.
Тому колір — це підказка, а не гарантія. Перевіряти все одно треба приладом.
Індикаторна викрутка — найпростіший спосіб
Це перше, що варто дістати з ящика з інструментами. Коштує копійки, є в будь-якого електрика і навіть у half-жіночому наборі “для дому”.
Принцип простий: береш викрутку за ізольовану ручку, торкаєшся жалом оголеної частини проводу, пальцем притискаєш контакт на торці ручки. Якщо в проводі фаза — засвітиться неонова лампочка всередині. Земля і нуль лампочку не запалять взагалі, або дадуть дуже слабке, ледь помітне світіння через наведену ємнісну напругу в довгих кабельних трасах.
Мінус методу — він не розрізняє нуль і землю між собою. Обидва “мовчать”. Тому для повної картини знадобиться ще один крок.
Ще один нюанс: дешеві індикаторні викрутки з китайських наборів за 40 гривень часто брешуть на слабкому сигналі або взагалі не спрацьовують, якщо контакт з пальцем неякісний. Якщо є сумніви — краще взяти цифрову індикаторну викрутку, вона показує наявність фази через дисплей або звуковий сигнал, точніше за звичайну неонову.

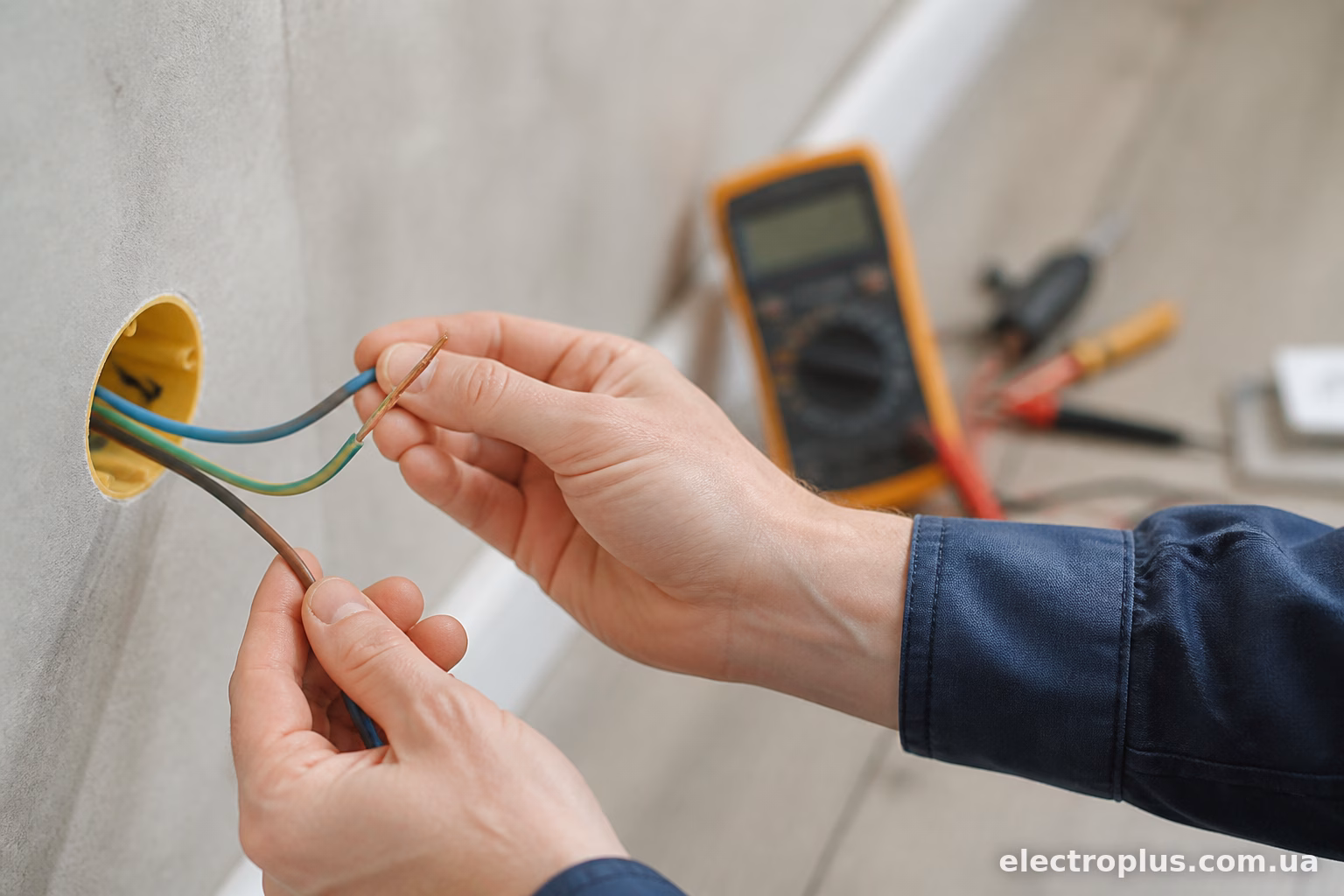

Мультиметр: коли треба точність
Індикаторка добра для швидкої перевірки “є фаза чи нема”. Але щоб розрізнити нуль і землю, потрібен мультиметр у режимі вимірювання змінної напруги (позначка ~V, межа 200 або 750 залежно від моделі).
Порядок дій такий:
- Ставимо мультиметр на вимір змінної напруги, межа вища за 250В.
- Один щуп торкається провода, який точно є фазою (вже визначили індикаторкою).
- Другий щуп по черзі прикладаємо до двох інших дротів.
- Між фазою і нулем прилад покаже приблизно 220-230В.
- Між фазою і землею буде так само близько 220В, бо земля теж має нульовий потенціал відносно фази.
От тут і засада — обидва варіанти дають однакову напругу, тому мультиметр сам по собі теж не розрізнить нуль від землі напряму. Потрібен ще один трюк: заміряти напругу між нулем і землею. У справній мережі вона має бути мінімальною — від 0 до 2-3 вольт. Якщо ви приклали щупи до двох провідників і побачили умовних 5В чи більше — швидше за все, один з них таки нуль (там завжди є невеликі втрати), а другий — земля з ідеально нульовим потенціалом.
Якщо є доступ до розподільного щита будинку — там завжди простіше. На головній шині зазвичай чітко видно, який провід зібраний на PE-шину (земля), а який на N-шину (нуль). У квартирних щитках це також помітно: земля йде окремою шиною з болтовими затискачами, часто жовто-зеленого кольору навіть якщо самі кабелі однотонні.

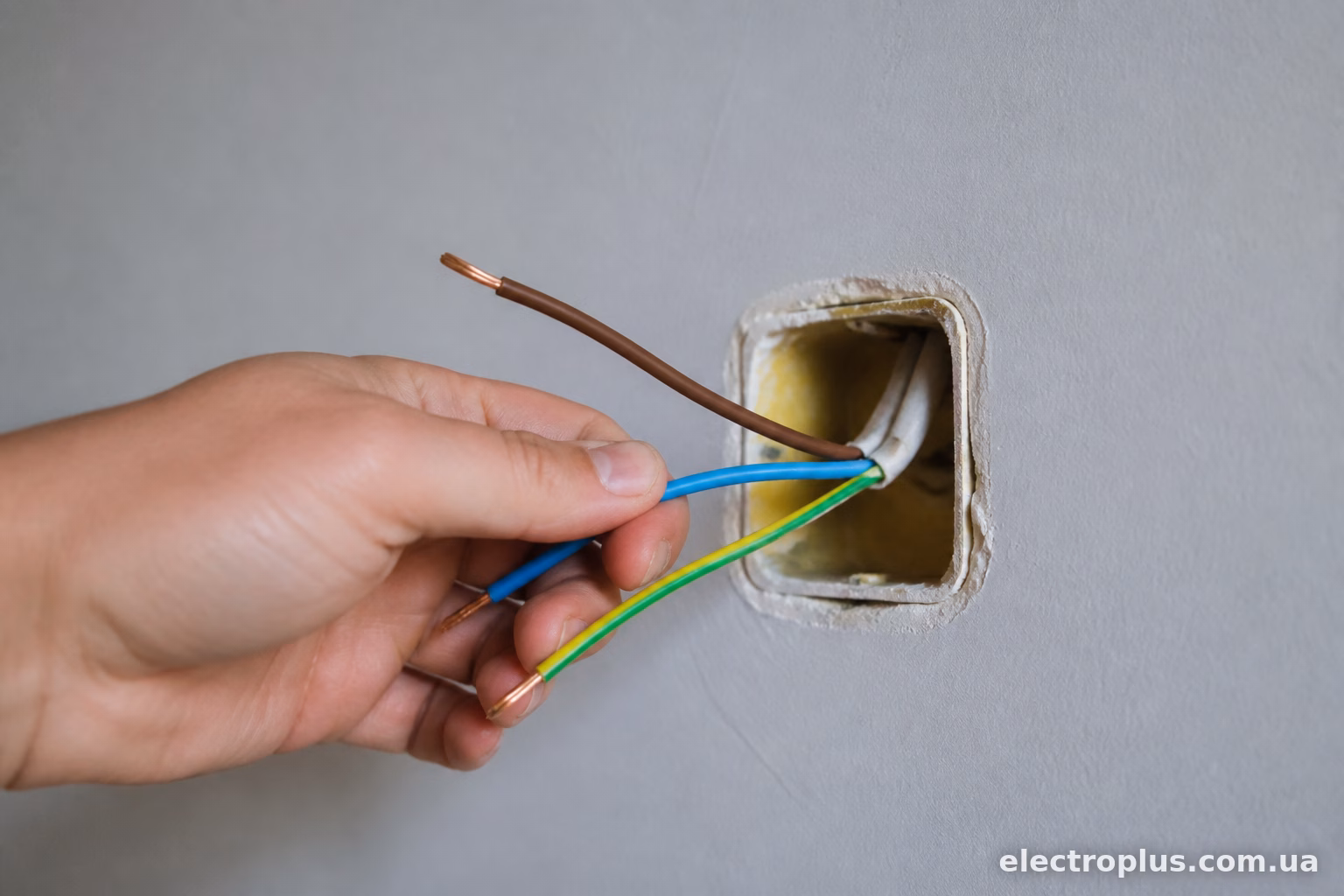

Типові ситуації, де все плутається
У старій хрущовці часто взагалі немає заземлення як такого. Є тільки фаза і нуль, а третій контакт у розетці або не підключений, або (гірше) з’єднаний з нулем перемичкою прямо в розетці. Це називається “занулення” — небезпечна практика, яку в новому будівництві заборонено, але в старому фонді зустрічається постійно.
Буває й так, що майстер переплутав фазу і нуль ще на етапі монтажу автоматів у щитку. Зовні все працює, лампочка світить, чайник кипятить воду — але вимикач розриває не фазу, а нуль. У результаті навіть при вимкненому світлі патрон лампочки залишається під напругою. Небезпечно міняти лампочку, думаючи що вимкнув світло і все безпечно.
Ще одна поширена історія — це кабель з двома однаковими за кольором жилами (наприклад обидва чорні), і хтось з попередніх власників промаркував їх ізолентою на свій розсуд, часто неправильно. Довіряти чужій маркуванню без перевірки — погана ідея.
Кілька практичних правил безпеки
Перевіряти проводку варто тільки за вимкненого автомата в щитку, якщо йдеться про заміну розетки чи вимикача. Якщо ж треба саме визначити фазу під напругою (наприклад в розподільній коробці, де незрозуміло що є що) — працюємо максимально акуратно, торкаємось тільки ізольованих частин інструменту, одна рука в кишені (це не забобон, а реальне правило, щоб струм не пройшов через грудну клітку і серце, якщо раптом торкнешся другого провідника випадково).
Не варто визначати фазу “на язик” чи дотиком пальця — це поради з розряду народних міфів, які іноді закінчуються в реанімації.
Якщо в будинку стара алюмінієва проводка без жодної маркування і без заземлення взагалі — краще викликати електрика для повного аудиту щита, а не грати в вгадайку з мультиметром. Ціна помилки тут — не просто зіпсований прилад, а реальний ризик ураження струмом.
Загалом визначити фазу, нуль і землю можна навіть без спеціальних навичок — досить індикаторної викрутки та мультиметра, трохи уваги і розуміння, що кольори проводів — це лише орієнтир, а не абсолютна істина. Головне правило просте: перевіряй сам, не довіряй маркуванню на око, і при найменших сумнівах щодо старої проводки без заземлення — краще перестрахуватись і звернутись до фахівця.
