Суть питання
Цифра 30 мА чи 10 мА на корпусі ПЗВ (пристрій захисного вимкнення, або як його ще називають — диференціальний автомат чи “дифавтомат”, хоча це трохи інший пристрій) — це поріг спрацювання по струму витоку. Тобто той рівень струму, який “втікає” з фази на землю через тіло людини, ізоляцію кабелю чи корпус приладу, при якому пристрій миттєво розриває коло.
Здавалося б — чим менша цифра, тим краще захист. Логічно ж? Але не все так просто, і саме тут більшість людей, які самостійно збирають щиток, роблять помилку.

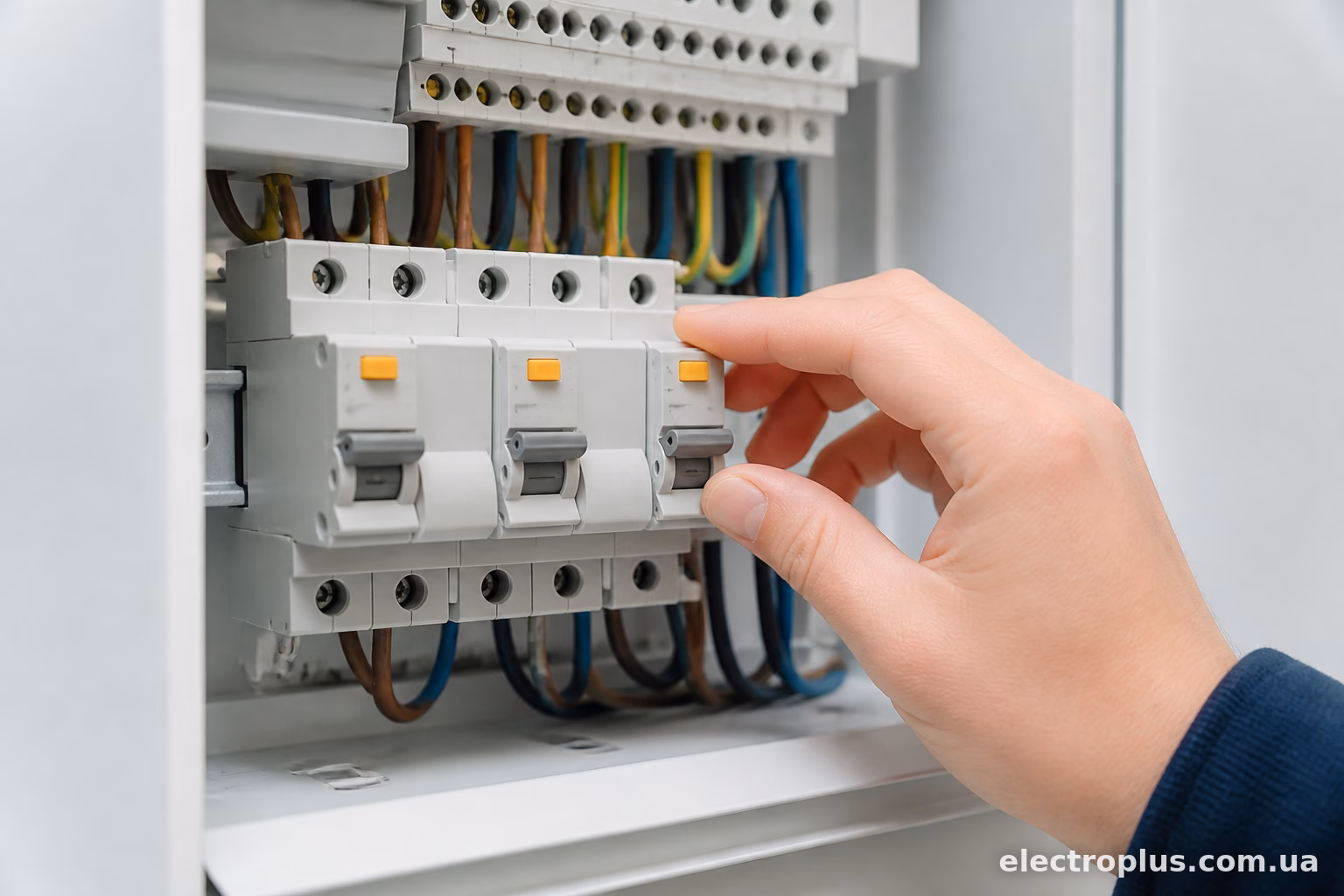

Що таке струм витоку і чому це критично
Людське тіло витримує без шкоди для здоров’я струм приблизно до 10 мА за короткий проміжок часу. Все, що вище — вже небезпечно, а від 50 мА і вище є ризик зупинки серця при тривалому впливі.
ПЗВ на 30 мА розриває коло раніше, ніж струм витоку встигне завдати серйозної шкоди — за нормативами час спрацювання складає долі секунди. Це так званий захист від непрямого дотику, коли людина торкається корпусу пошкодженого приладу або оголеного проводу випадково.
ПЗВ на 10 мА — це вже посилений захист, розрахований на ситуації підвищеного ризику. Наприклад, коли людина стоїть у воді або на вологій підлозі — опір тіла різко падає, і небезпечним стає навіть менший струм.
ПЗВ 30 мА — робочий стандарт для квартири
У переважній більшості випадків для житлових приміщень достатньо саме 30 мА. Це загальноприйнятий норматив, який використовують на групи розеток у кімнатах, кухні (окрім вологих зон), коридорах.
Чому саме 30, а не 10? Тут є практичний нюанс. Кожен електроприлад, кабель, навіть якісна проводка мають так званий природний струм витоку — невеликий, у межах кількох міліампер. Це нормально, це не несправність. Але якщо на одній групі висить кілька приладів (холодильник, мікрохвильовка, чайник, зарядки), сумарний природний витік може наблизитися до 10 мА без жодної реальної небезпеки.
І от що відбувається: ставите ПЗВ 10 мА на цю групу — і воно починає вибивати просто від сумарного фонового витоку, без будь-якої аварії. Люди в такому випадку часто грішать на “бракований пристрій” і міняють його на новий, хоча проблема не в цьому — просто пристрій не той для цього завдання.

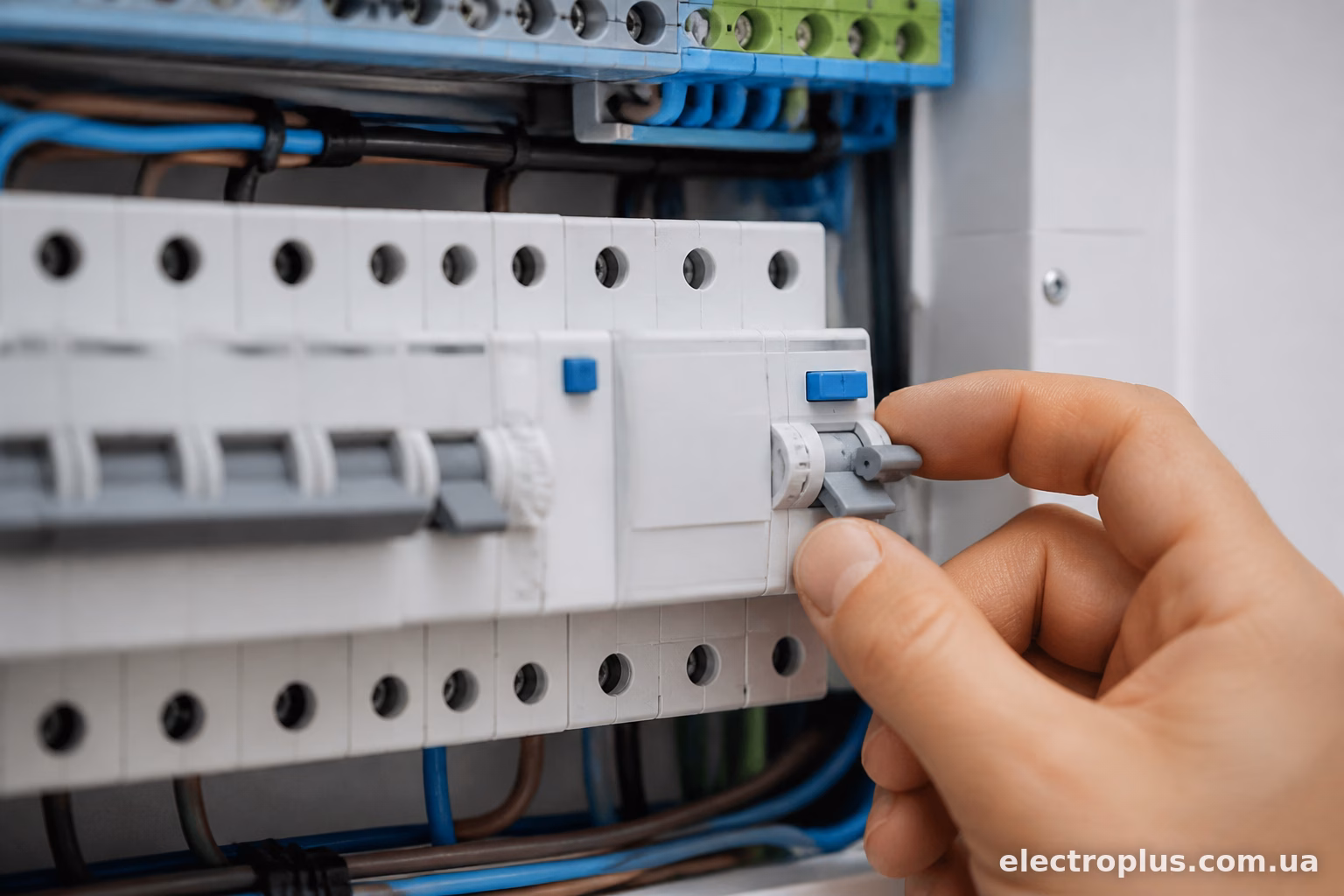

Коли ставлять 10 мА
Такий чутливий захист виправданий у конкретних, обмежених за площею зонах:
- ванна кімната, особливо розетка біля дзеркала або для фена/бритви;
- дитяча кімната — якщо хочеться максимального перестрахування;
- відкриті майданчики, тераси, де можлива волога;
- окремі розетки для обладнання в саунах, басейнах.
Ключовий момент — ПЗВ 10 мА ставлять на одну-дві розетки, а не на цілу групу. Тому що там менше приладів, менше сумарного фонового витоку, і чутливий пристрій не буде спрацьовувати “на рівному місці”.
До речі, у деяких країнах ЄС для вологих зон взагалі нормують саме 10 мА як обов’язковий мінімум, а не рекомендацію. В Україні це поки на розсуд власника чи проектувальника, але тенденція та сама.
Чому не можна просто “перестрахуватися” і поставити 10 мА всюди
Спокуса зрозуміла — здається, що більш чутливий захист це завжди плюс. На практиці виходить навпаки.
По-перше, як вже казав, це хибні спрацювання. Уявіть ситуацію: вночі вимикається холодильник на кухні через ПЗВ 10 мА, розморожується все за кілька годин, а причина — банальний сумарний витік від старого компресора плюс мікрохвильовка в розетці поруч. Знайти причину складно, нерви витрачені, продукти зіпсовані.
По-друге, є суто економічний момент. ПЗВ на 10 мА коштує помітно дорожче за аналог на 30 мА того ж виробника і того ж номінального струму. Обвішати ними весь щиток — це суттєво здорожчити електромонтаж без реальної потреби.
По-третє — селективність захисту. Якщо на вводі стоїть загальне ПЗВ (скажімо 100 мА для протипожежного захисту), а нижче на групах стоять надто чутливі 10 мА, система стає складнішою в налагодженні, і зростає ризик, що при невеликій несправності вибиватиме одразу кілька автоматів замість одного цільового.

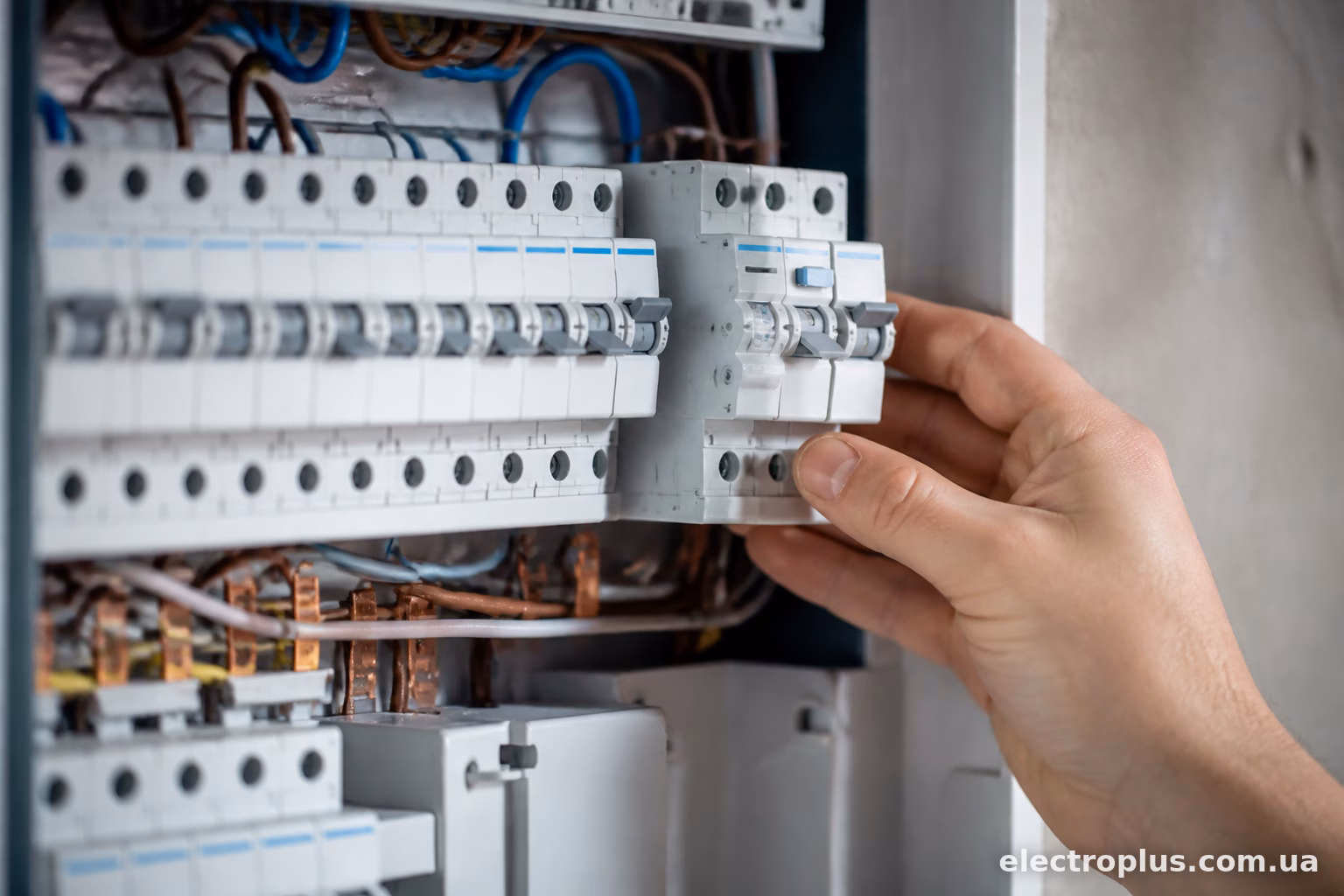

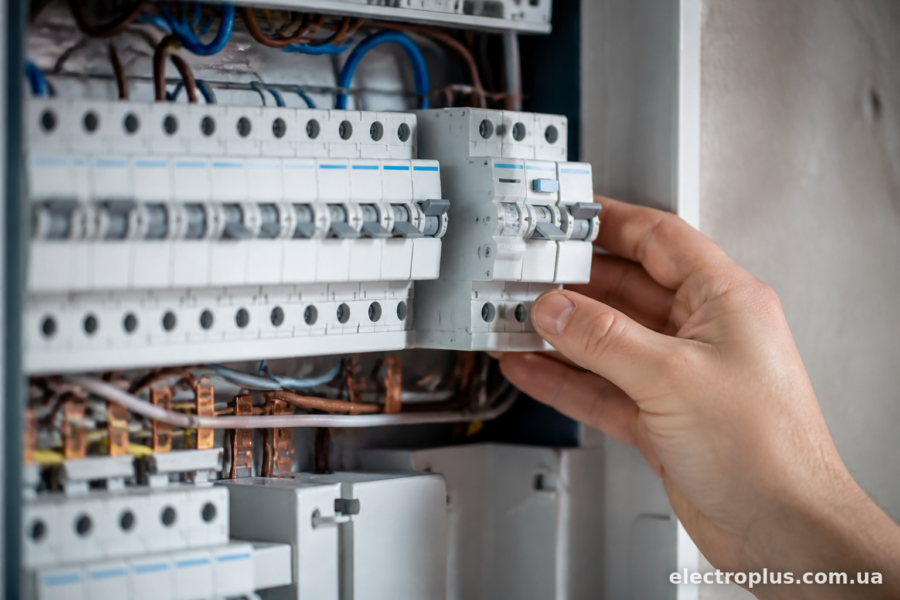

Як правильно розподілити захист у щитку
На практиці найбільш робоча схема виглядає так: загальний ввід — протипожежне ПЗВ 100 чи 300 мА (за потреби, залежно від норм і площі об’єкта), далі групові ПЗВ 30 мА на розетки в житлових кімнатах і кухні, і окремо — 10 мА на конкретні розетки в вологих зонах.
Важливий технічний момент, про який часто забувають: ПЗВ саме по собі не захищає від коротких замикань і перевантажень. Воно ловить лише витік на землю. Тому завжди ставлять або зв’язку “автоматичний вимикач + ПЗВ”, або одразу диференціальний автомат, який поєднує обидві функції в одному корпусі.
Номінальний струм ПЗВ теж має значення і його часто плутають зі струмом витоку. Наприклад, маркування “C16 30 мА” означає автоматичний вимикач з характеристикою C на 16 А і ПЗВ з порогом витоку 30 мА — це два різних параметри, які не варто змішувати в голові.
Практичні поради при виборі
Якщо збираєте щит самостійно чи замовляєте у електрика — має сенс уточнити ось що:
Для звичайних груп освітлення ПЗВ взагалі не завжди обов’язкове (залежить від типу проводки і норм), а от для розеткових груп — вже стандарт де-факто.
Для потужного обладнання — бойлер, електроплита, кондиціонер — часто ставлять окремі ПЗВ 30 мА персонально на кожен прилад, а не на загальну групу. Це логічно: якщо станеться пробій ізоляції в бойлері, вибиває тільки його лінію, а не всю кухню.
Виробник теж має значення. Продукція ABB, Schneider Electric, Legrand традиційно вважається надійнішою за бюджетні варіанти, хоча й українські бренди на кшталт АСКО-УКРЕМ чи IEK останніми роками суттєво підтягнули якість і в більшості побутових задач працюють цілком коректно.
Ще один момент, який часто ігнорують — регулярна перевірка ПЗВ кнопкою “Тест” на корпусі. Раз на місяць-два натиснути цю кнопку і подивитись, чи спрацьовує вимикання — це не забаганка виробника, а реальна перевірка справності механізму. Пристрій, який рік не тестували, може вийти з ладу непомітно і просто не спрацювати в аварійній ситуації.
Коротко про головне
10 мА — це посилений точковий захист для зон з підвищеною вологістю чи ризиком, ставиться на окремі розетки. 30 мА — базовий робочий стандарт для звичайних груп розеток у квартирі чи будинку. Плутати їх місцями чи ставити всюди найчутливіший варіант — не найкраще рішення: буде або постійне хибне спрацювання, або зайві витрати без реальної користі. Головне — розподілити захист розумно, під конкретні зони і навантаження, а не намагатись одним рішенням закрити всі випадки одразу.
