Реле напруги ZUBR D50 — одне з найпоширеніших рішень для захисту побутової техніки в приватних будинках і квартирах. Прилад стоїть у щитку, контролює напругу в мережі і відключає навантаження, якщо параметри виходять за встановлені рамки. Але заводські налаштування підходять далеко не завжди, і рано чи пізно виникає питання — як змінити пороги спрацювання під свої потреби.
Нижче розберемо покроково, без води, як виставити верхню і нижню межу на D50.
Навіщо взагалі міняти заводські межі
За замовчуванням ZUBR D50 налаштований на діапазон приблизно 160-260 В. Це доволі широкий коридор, розрахований на “усереднену” мережу з нестабільним постачанням.
Проблема в тому, що така широта — не завжди благо. Холодильник чи котел, наприклад, краще відключати вже при 200 В, а не чекати падіння до 160 В — за цей час компресор може встигнути пошкодитись. І навпаки: для якогось звичайного світильника або зарядки такі жорсткі рамки взагалі не потрібні, реле буде відключатись занадто часто і без реальної потреби.
Тому налаштування меж під конкретне навантаження — це не примха, а цілком практична річ.

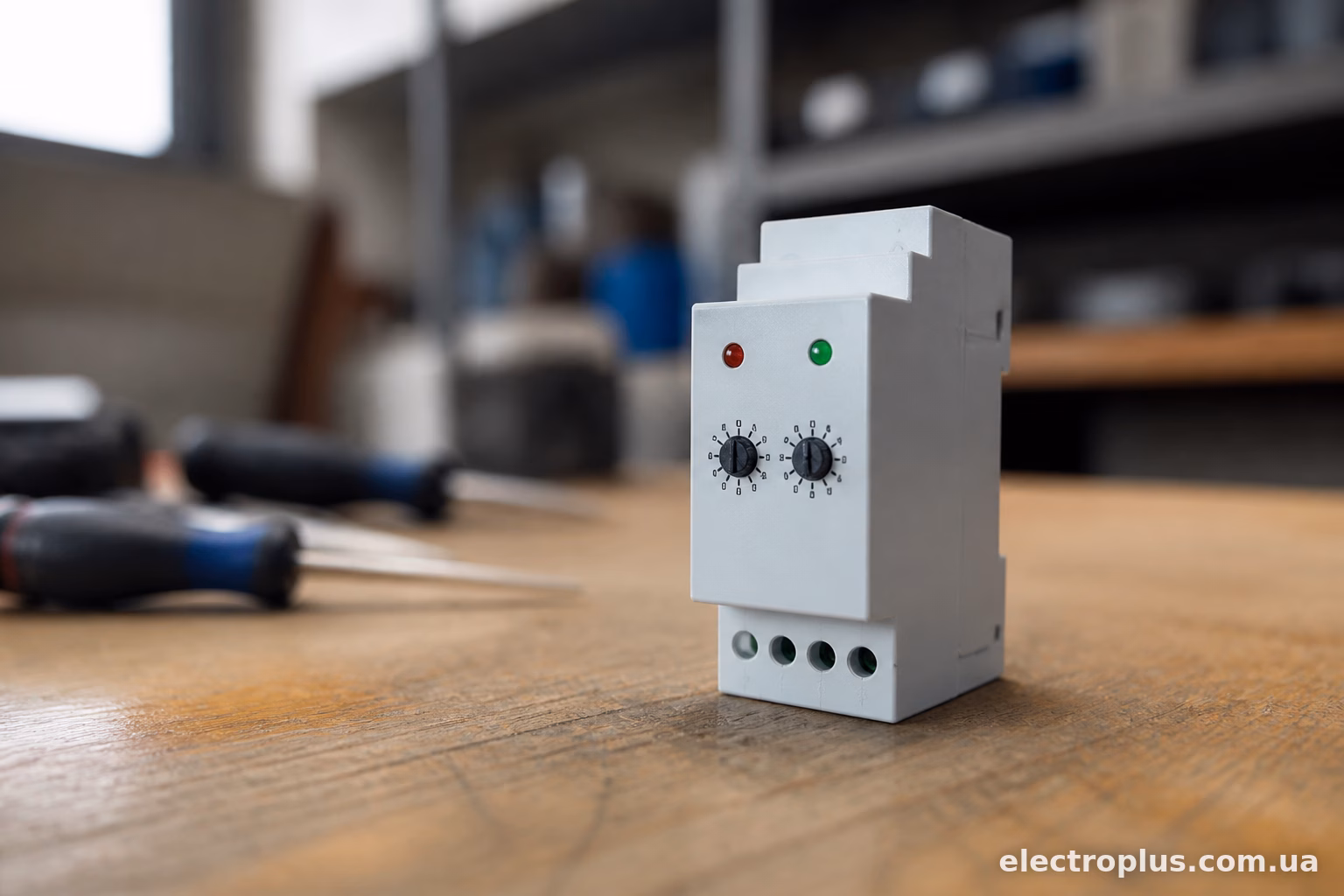

Заводські параметри D50
Перед тим як щось міняти, корисно знати стандартні значення, з якими прилад іде з коробки:
- нижня межа — 160 В;
- верхня межа — 260 В;
- затримка повторного включення — 180 секунд (можна змінити на 5, 10, 30, 60, 120, 180 або 300 с);
- час на аналіз мережі перед подачею напруги — фіксований, змінити не можна.
Якщо ці цифри вас влаштовують — реле можна просто монтувати і забути. Але якщо є конкретна техніка з паспортними вимогами до напруги живлення, краще підлаштувати діапазон під неї.

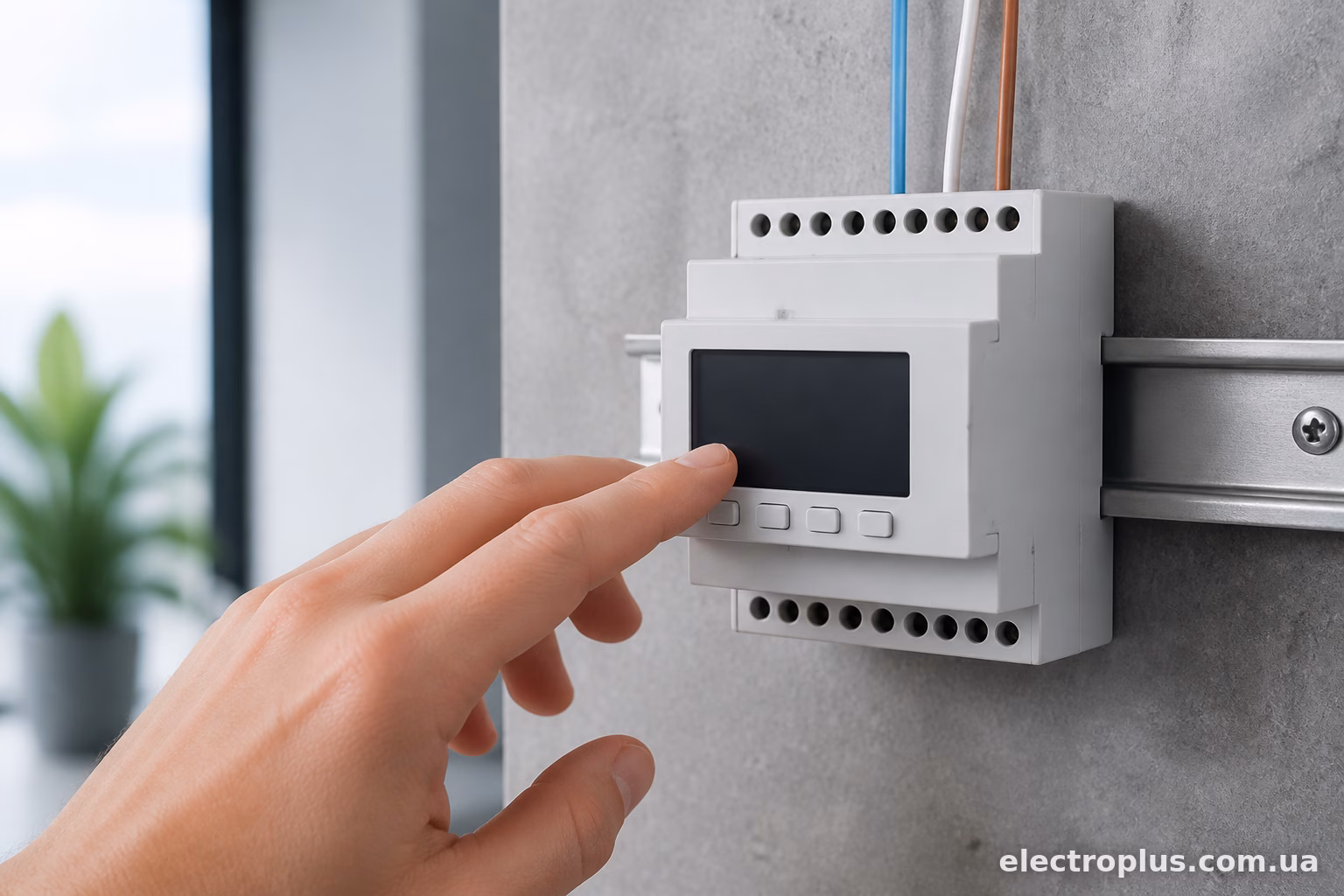

Як зайти в меню налаштувань
На корпусі D50 три кнопки: одна багатофункціональна (часто позначена символом меню чи шестернею залежно від партії) і дві стрілки — вгору/вниз для зміни значень. Точне розташування може трохи відрізнятись залежно від ревізії пристрою, але логіка скрізь однакова.
Порядок дій приблизно такий:
- Натисніть і утримуйте кнопку меню кілька секунд, поки на дисплеї не з’явиться перший параметр для редагування — зазвичай це нижня межа напруги.
- Стрілками вгору/вниз змініть значення на потрібне.
- Коротким натисканням кнопки меню підтвердіть і перейдіть до наступного параметра — верхньої межі.
- Знову стрілками виставте бажане значення.
- Підтвердіть, і прилад автоматично перейде до наступного пункту (наприклад, часу затримки) або вийде з меню налаштувань, якщо це останній параметр.
Якщо протягом кількох секунд не натискати жодну кнопку, реле саме вийде з режиму налаштування і збереже те, що встигли виставити на цей момент. Це варто врахувати — не варто “зависати” в роздумах посеред процесу, краще заздалегідь визначитись з цифрами.

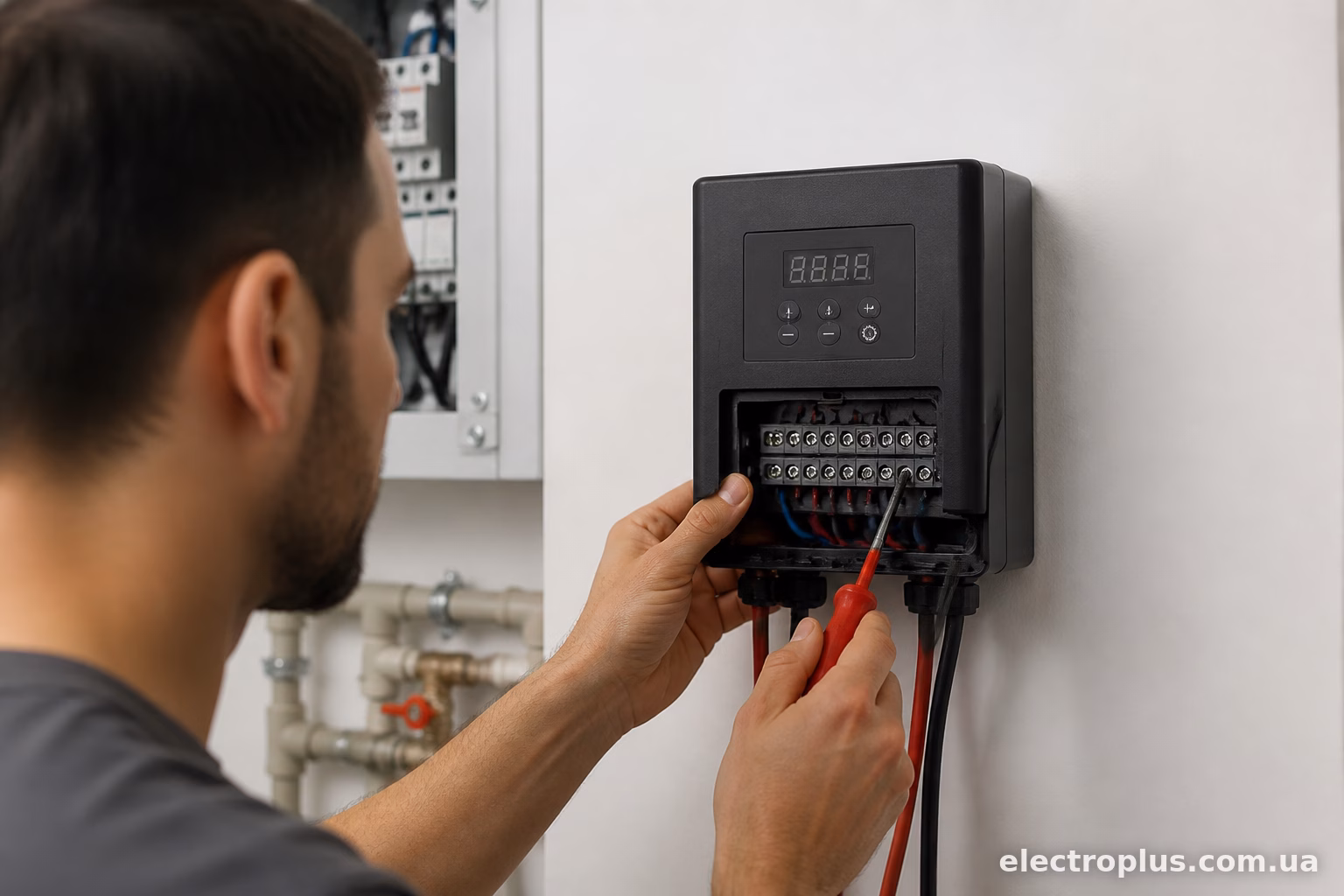

Налаштування нижньої межі
Нижня межа — це напруга, при падінні нижче якої реле відключає навантаження. Типові сценарії:
- для холодильників, кондиціонерів і техніки з компресорами — рекомендують ставити 205-210 В;
- для звичайного освітлення і побутової дрібниці — можна залишити стандартні 160-180 В;
- для чутливої електроніки (аудіо/відео апаратура, комп’ютери) — оптимально 200-210 В.
Логіка проста: чим важливіша і дорожча техніка, тим вужчий діапазон допустимого відхилення від 220 В варто виставляти.
При зміні нижньої межі важливо не перестаратись у інший бік. Якщо виставити занадто високий поріг, наприклад 215 В, реле буде спрацьовувати навіть на незначні, короткочасні просідання напруги, які взагалі не становлять загрози. У результаті — постійні відключення і роздратування замість реального захисту.
Налаштування верхньої межі
З верхньою межею логіка дзеркальна — це та напруга, при перевищенні якої реле розриває коло. Тут запас краще робити менший, оскільки завищена напруга шкодить техніці швидше і сильніше, ніж занижена.
Орієнтовні значення:
- для більшості побутової техніки — 240-245 В;
- для чутливої електроніки і техніки з блоками живлення — 235 В;
- для простих споживачів (лампи розжарювання, нагрівальні прилади) — можна залишити заводські 260 В.
У приватному секторі з власною трансформаторною підстанцією стрибки напруги вгору трапляються рідше, ніж просідання. Але в старих будинках з перевантаженою мережею, особливо коли сусіди активно вмикають потужні обігрівачі взимку, вище 250 В теж буває, і не рідко.

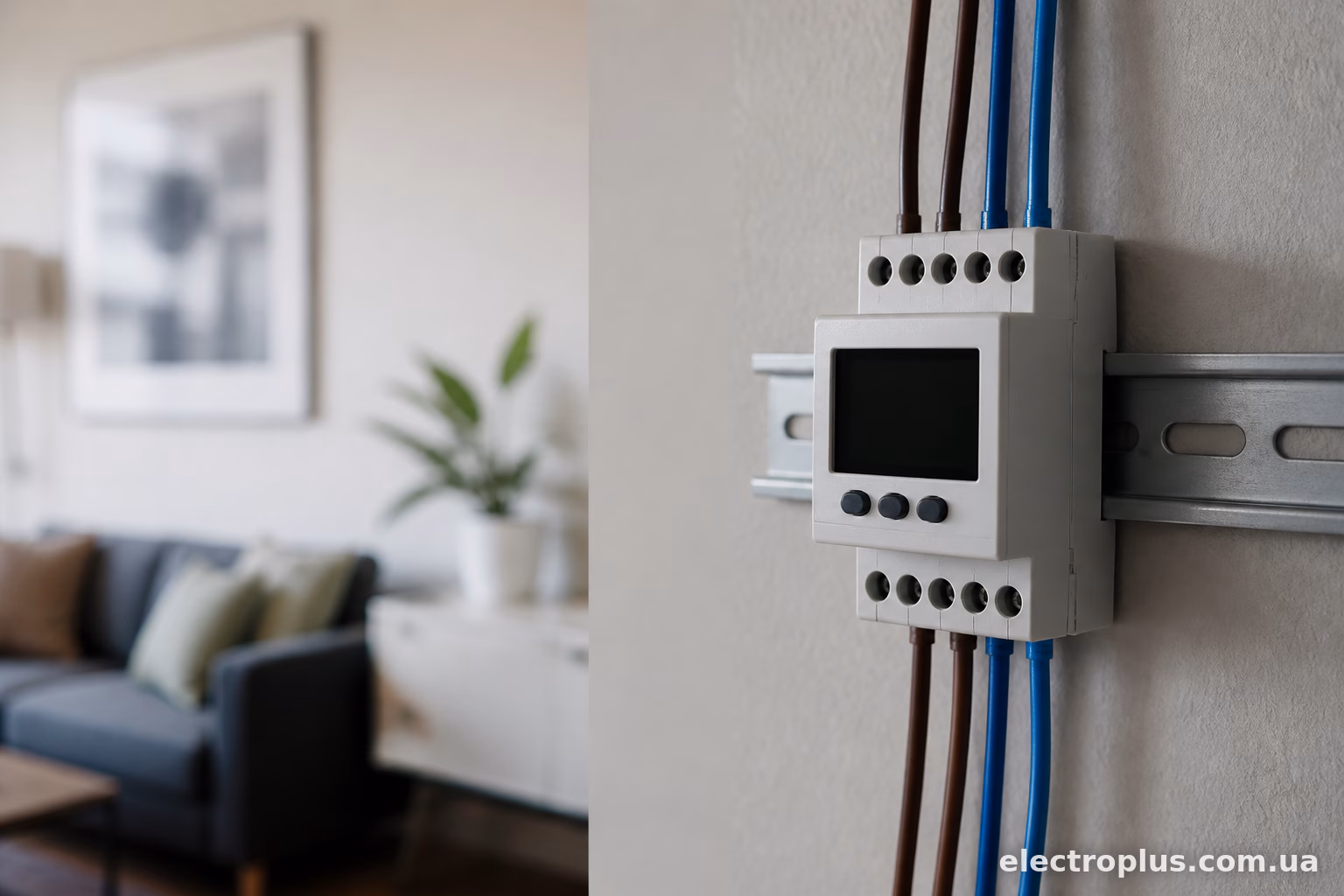

Як виставити оптимальний діапазон під конкретну техніку
Універсальної формули немає, але є практичний підхід. Подивіться на шильдик або в паспорт до пристрою, який планується підключати через реле. Там зазвичай вказано допустимий діапазон живлення, наприклад 187-242 В (це стандарт для більшості сучасної електроніки, +-15% від 220 В).
Далі просто “звужуємо” межі D50 всередину цього діапазону з невеликим запасом — приблизно 5-10 В з кожного боку. Тобто якщо паспортний діапазон 187-242 В, на реле логічно виставити щось на кшталт 195-235 В. Це дає невеликий запас на короткочасні коливання, які не встигають зашкодити техніці, але при цьому реально захищає від серйозних відхилень.
Якщо ж реле стоїть на весь будинок і захищає різнорідне навантаження — від холодильника до пральної машини і телевізора, орієнтуйтесь на найчутливіший прилад із групи. Простіше кажучи, слабка ланка визначає налаштування для всіх.
Типові помилки при налаштуванні меж
Найчастіша помилка — виставити занадто вузький діапазон “про всяк випадок”, думаючи, що так буде надійніше. На практиці це призводить до постійних спрацювань навіть на нормальні коливання мережі, які трапляються практично в будь-якій електромережі протягом дня.
Друга поширена помилка — забути про різницю між миттєвими просіданнями і стабільним відхиленням. D50 має невелику затримку перед спрацюванням саме для того, щоб ігнорувати короткочасні “провали” напруги тривалістю в частки секунди. Якщо після налаштування реле все одно клацає занадто часто, іноді причина не в межах, а в реальних проблемах мережі — і тут вже питання не до реле, а до якості електропостачання чи стану проводки в будинку.
Ще один момент — після зміни налаштувань варто перевірити роботу реле не одразу, а протягом кількох днів у різний час доби. Вранці й ввечері навантаження на мережу різне, відповідно й напруга теж плаває по-різному.
Налаштування ZUBR D50 — процес нескладний, займає буквально кілька хвилин, якщо заздалегідь визначитись з потрібними цифрами. Головне — не копіювати чужі “універсальні” значення з форумів, а орієнтуватись на паспортні дані власної техніки і реальну ситуацію в мережі конкретного будинку. Тоді реле дійсно захищатиме, а не буде просто джерелом зайвих клацань щіткою.
