Чому вибиває ПЗВ без навантаження

Класична ситуація: вимкнули все в квартирі, жодного споживача не працює, а пристрій захисного відключення все одно клацає і йде в відключення. Багато хто одразу думає на несправний прилад — пральну машину чи бойлер. Але якщо навантаження реально відключене, а ПЗВ все одно спрацьовує, причина зовсім в іншому місці. І шукати її треба не в приладах, а в самій електромережі будинку чи квартири.

Витік струму через ізоляцію проводки

Найпоширеніша причина — пошкоджена ізоляція кабелю десь по трасі. Навіть без підключеного навантаження провід залишається під напругою, і якщо ізоляція пошкоджена, частина струму йде “не туди” — на землю, на металеві конструкції, на вологу штукатурку. ПЗВ саме для цього і призначене: воно порівнює струм на фазі і нулі, і якщо є розбіжність хоча б у 10-30 мА (залежно від номіналу пристрою), відключається.

Стара проводка в хрущовках — це взагалі окрема історія. Алюмінієвий кабель за 40-50 років служби часто має мікротріщини в ізоляції, особливо в місцях перегинів — за плінтусами, у стояках, у місцях проходу крізь стіни. Візуально все виглядає нормально, а насправді десь є точка витоку.

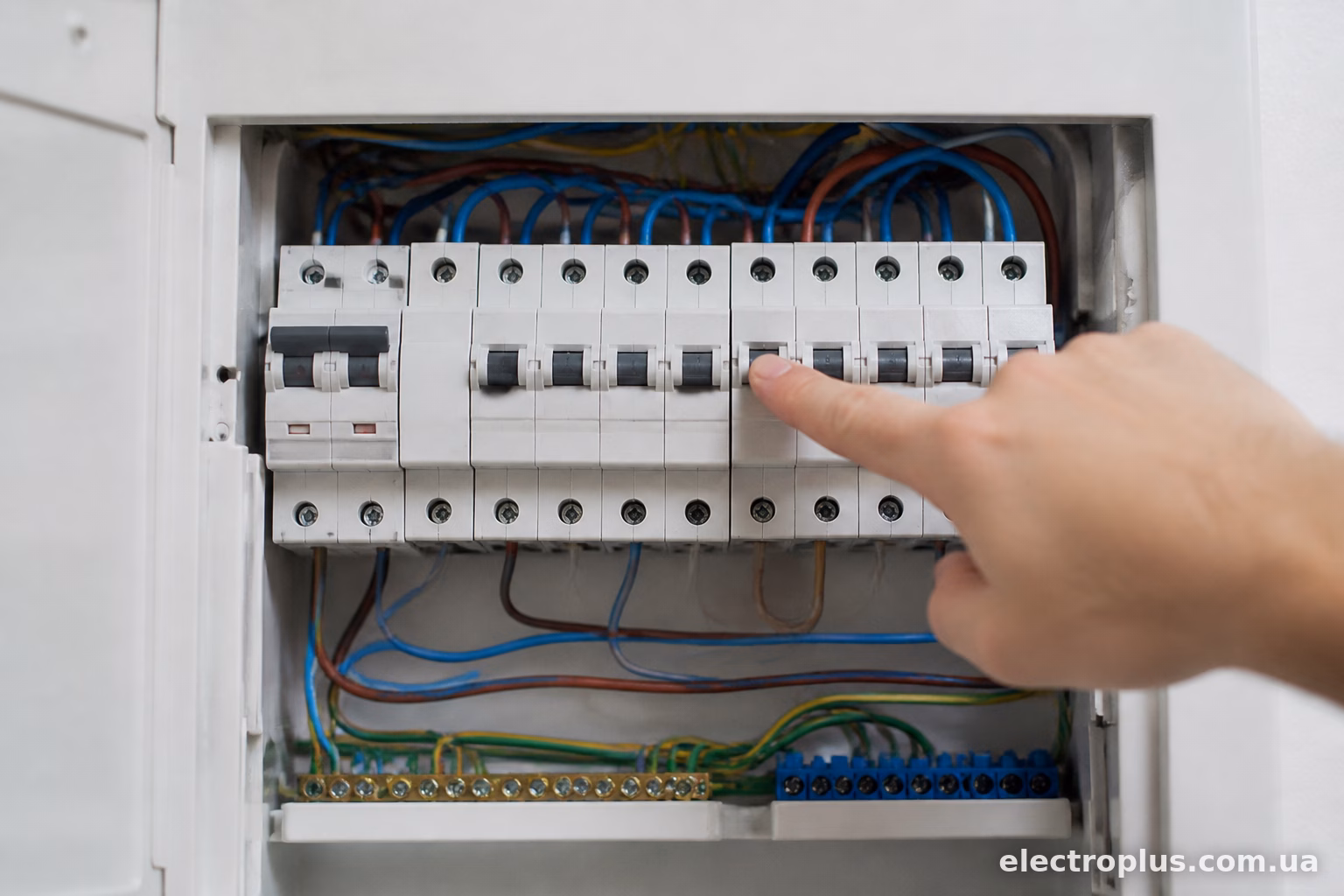

Перевіряється це просто: відключаєте автомати по черзі (не сам ПЗВ, а окремі групи навантаження — світло, розетки, кухню) і дивитесь, при відключенні якої лінії ПЗВ перестає спрацьовувати спонтанно. Так локалізуєте проблемну ділянку.

Волога в розподільчих коробках і підрозетниках

Друга за популярністю причина — вода або конденсат там, де їх бути не повинно. Це особливо актуально для приватних будинків, гаражів, підвальних приміщень і навіть для квартир на першому поверсі з вологими стінами.

Волога потрапляє в розподільну коробку — і все, з’являється шлях витоку струму на землю через контакт з вологою штукатуркою чи металевою гофрою. Причому проявляється це не завжди одразу: буває, що вранці все працює нормально, а після дощу чи в сиру погоду ПЗВ починає вибивати без жодної видимої причини.

Типові місця, де варто перевірити вологість:

зовнішні розподільні коробки на фасаді або в неопалюваних приміщеннях;
підрозетники в ванній кімнаті, особливо якщо стіни вологі;
вводи кабелю в будинок з вулиці — там, де кабель проходить крізь стіну;
щитки в гаражах і підвалах, де взагалі немає вентиляції.

Якщо підозра падає на вологу — розкриваєте коробку, дивитесь на наявність конденсату чи слідів корозії на клемах. Часто цього достатньо, щоб зрозуміти причину.

Несправність самого ПЗВ

Буває і так, що проблема не в мережі, а в самому пристрої захисного відключення. З часом механізм спрацювання зношується, з’являється так званий “самохід” — прилад відключається сам по собі навіть без реального витоку струму.

Особливо це стосується бюджетних моделей китайського виробництва без відомого бренду — трапляються екземпляри, які виходять з ладу вже через рік-два експлуатації. З перевіреними брендами такого практично не буває, але і вони не вічні.

Перевірити це нескладно: повністю відключаєте всі кабелі, які йдуть до пристрою (і фазу, і нуль з обох боків), залишаєте ПЗВ повністю ізольованим від мережі і навантаження. Якщо після цього прилад все одно клацає сам по собі при натисканні кнопки “тест” або навіть без неї — річ явно в самому пристрої, міняйте на новий.

Також варто перевірити номінал по струму витоку. Побутові ПЗВ найчастіше йдуть на 10 мА і 30 мА. Модель на 10 мА значно чутливіша і реагує навіть на незначні природні витоки, які для мережі є нормою. Якщо у вас стоїть саме такий пристрій на всю квартиру одразу — це може бути причиною частих хибних спрацювань навіть без явної несправності проводки.

Плутанина з підключенням нуля та землі

Дуже частий випадок в приватних будинках і старих квартирах з переробленою електрикою: десь по трасі нуль і земля з’єднані між собою поза щитком. Наприклад, попередній хазяїн підключив заземлення корпусу бойлера прямо до нульової шини в підрозетнику, а не окремим провідником до контуру заземлення.

В такій ситуації ПЗВ бачить нерівність струмів на фазі і нулі просто тому, що частина струму йде альтернативним шляхом через землю, минаючи нуль в тому вигляді, в якому пристрій його “очікує”. Виникає складна для діагностики картина — начебто все підключено, все ізольовано, а прилад все одно спрацьовує.

Знайти таке з’єднання буває непросто — треба прозвонювати лінії тестером, шукати точки з’єднання нуля і землі по всьому будинку. Часто винуватцем виявляється якась стара розетка з “євро” заземленням, яку колись підключили криво ще двадцять років тому і про це давно забули.

Природний струм витоку від довгих кабельних трас

Окрема історія — приватні будинки з великою протяжністю кабельних ліній, підземними трасами до гаража, літньої кухні, лазні. Навіть справний кабель має так званий природний ємнісний струм витоку — чим довша траса і чим більша площа контакту з землею (особливо для підземних кабелів), тим вищий цей природний струм.

Якщо на весь будинок стоїть один загальний ПЗВ на 30 мА, а сумарна довжина всіх кабельних ліній велика — накопичений природний витік від усіх ліній разом може наближатись до порогу спрацювання пристрою. Додайте до цього невелике зволоження ізоляції — і пристрій почне вибивати без жодної явної несправності.

Рішення тут — розбивати мережу на групи з окремими ПЗВ меншого номіналу відповідальності, замість одного загального на весь будинок. Так природний витік розподіляється між кількома пристроями і не накопичується в одній точці.

Як послідовно шукати причину

Щоб не гадати навмання, варто діяти системно:

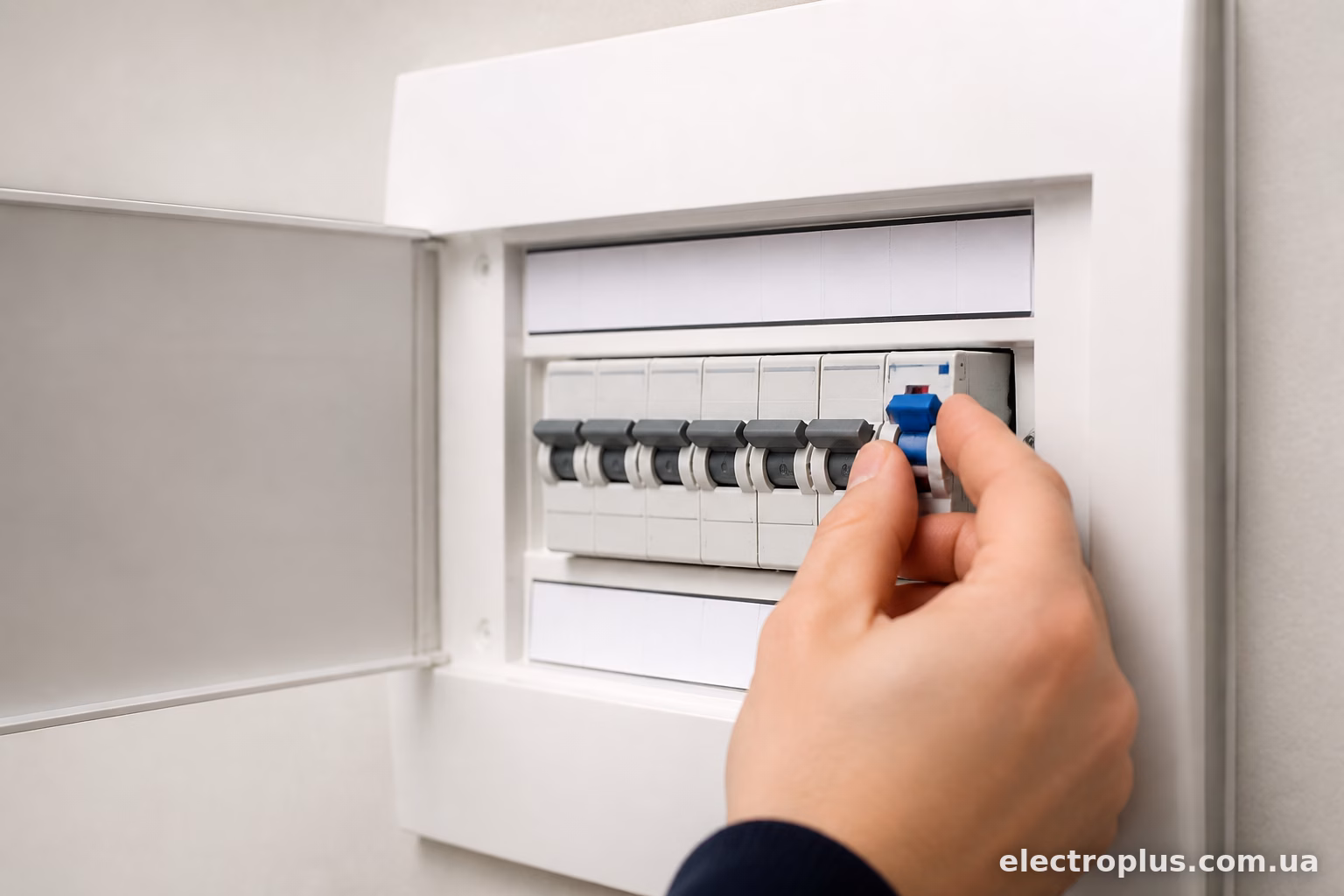

Спочатку відключіть весь щиток повністю — і ввідний автомат, і ПЗВ. Потім вмикайте тільки сам ПЗВ без жодного навантаження на виході. Якщо клацає одразу — проблема в самому пристрої або в проводці до найближчого підключеного споживача.

Далі, якщо ПЗВ тримається без навантаження, підключайте групи по черзі — спочатку освітлення, потім розетки в кожній кімнаті окремо. Так локалізуєте конкретну лінію, яка викликає спрацювання.

Коли лінія знайдена, перевіряйте розподільні коробки на цій трасі на предмет вологи, огляньте видимі ділянки кабелю на пошкодження ізоляції, прозвоніть на предмет випадкового з’єднання нуля із землею.

Якщо самостійно локалізувати не вдається — тут вже без мегомметра для перевірки опору ізоляції не обійтись, це прилад, яким користуються електрики для точного вимірювання якості ізоляції кабелю на конкретній ділянці.

Не варто просто ставити ПЗВ з вищим номіналом спрацювання, аби “перестало вибивати” — це прибирає симптом, а не причину, і небезпечно з точки зору захисту від ураження струмом. Краще один раз знайти реальне джерело витоку, ніж жити з приладом, який фактично не виконує свою захисну функцію через завищений поріг чутливості.
