Відкриваєш щиток через рік після монтажу — і не розумієш, який автомат за що відповідає. Знайома ситуація майже кожному, хто хоч раз стикався з домашньою електрикою. Ремонтники підписали “як завжди”, швидко, олівцем чи скотчем із написом, який давно вицвів. А потім виникає проблема — треба вимкнути світло в кухні, а вимикається половина квартири, включно з холодильником.
Підписи в щитку — це не формальність для краси. Це те, що рятує час, нерви і іноді навіть техніку, коли треба терміново знайти потрібну лінію.
Чому підписи в щитку часто не працюють
Найчастіша причина — підписують “на швидку руку”, маркером просто на корпусі автомата або на планці DIN-рейки. Через кілька місяців фарба стирається, надпис вицвітає на сонці біля вікна, або взагалі хтось випадково затер написане ганчіркою під час прибирання.
Друга причина — надто загальні формулювання. “Кухня” — це добре, але яка саме лінія: розетки, світло, духова шафа чи бойлер? Коли в кухні три-чотири автомати, а підписано просто “кухня” на всіх — толку від такого підпису мало.
Третя проблема зустрічається в старих щитках або там, де електрику переробляли кілька разів. Хтось додав автомат, хтось переніс лінію, а підписи лишились від попереднього монтажу. У результаті напис каже одне, а реальність — зовсім інша.

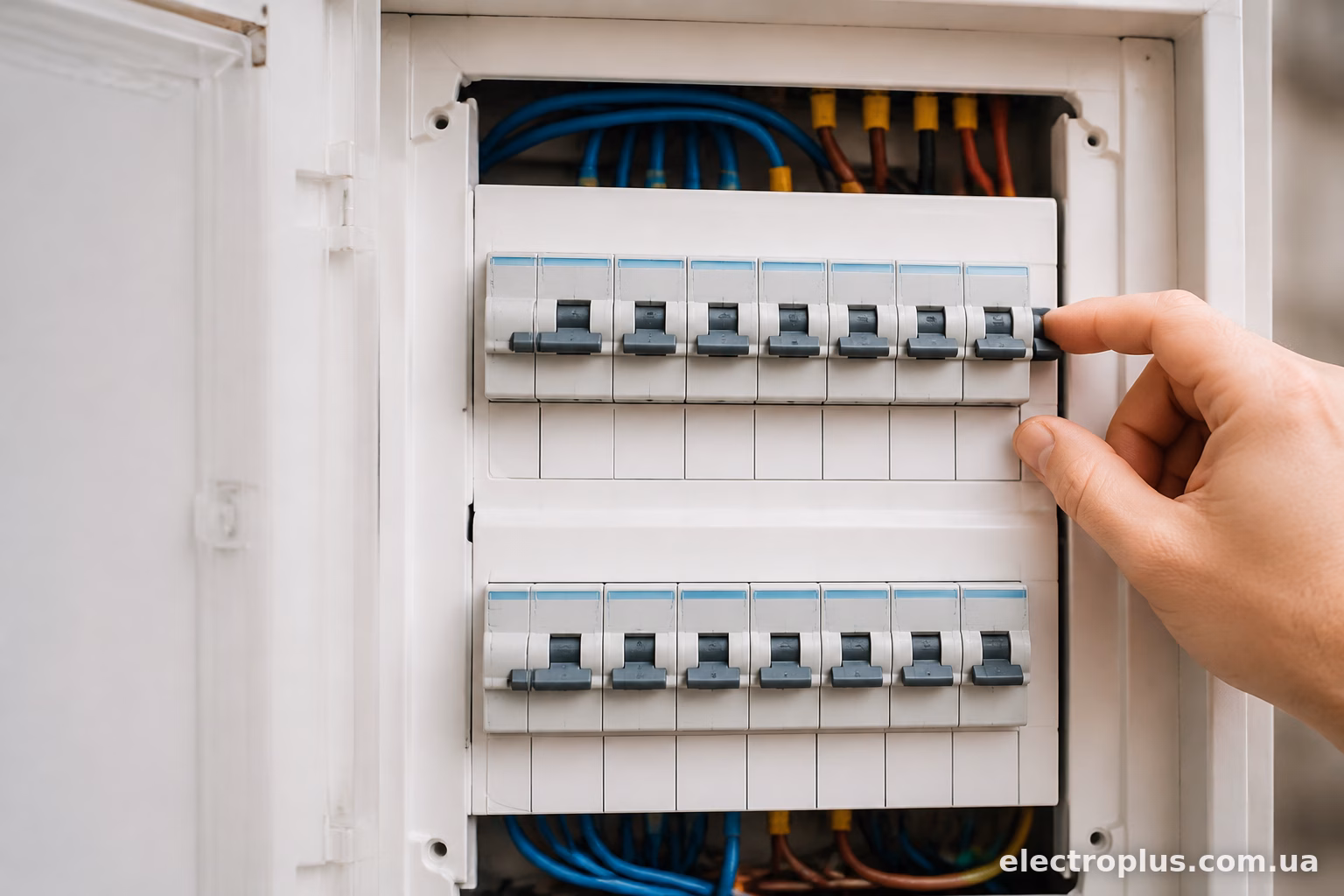

Що саме писати на автоматах
Головне правило — конкретика. Не просто “спальня”, а “спальня — розетки” або “спальня — світло”. Якщо в кімнаті виведена окрема лінія на кондиціонер чи теплу підлогу — так і пишемо, без загальних слів.
Ось приблизний перелік того, що варто вказувати по кожній групі:
- приміщення (кухня, санвузол, коридор, спальня);
- тип навантаження (світло, розетки, теплий підлога, бойлер, плита);
- за потреби — потужність або особливість лінії (наприклад “духова шафа 32А” чи “зарядка авто”).
Для вводного автомата й загального УЗО пишемо окремо — “ввід”, “загальне УЗО на весь квартиру” або “протипожежне УЗО 300мА”. Це важливо, бо саме ці елементи шукають першими в аварійній ситуації.
Якщо в щитку стоїть реле напруги — підписуємо і його, з приміткою на які пороги воно налаштоване. Через півроку сам забудеш, на скільки вольт виставив спрацювання, а електрик, який прийде на виклик, буде вдячний за таку підказку.
Контактори, стабілізатори, окремі автомати на насос чи котел опалення — теж не залишаємо без імені. Особливо якщо мова про приватний будинок, де щиток буде набагато складніший, ніж у квартирі.

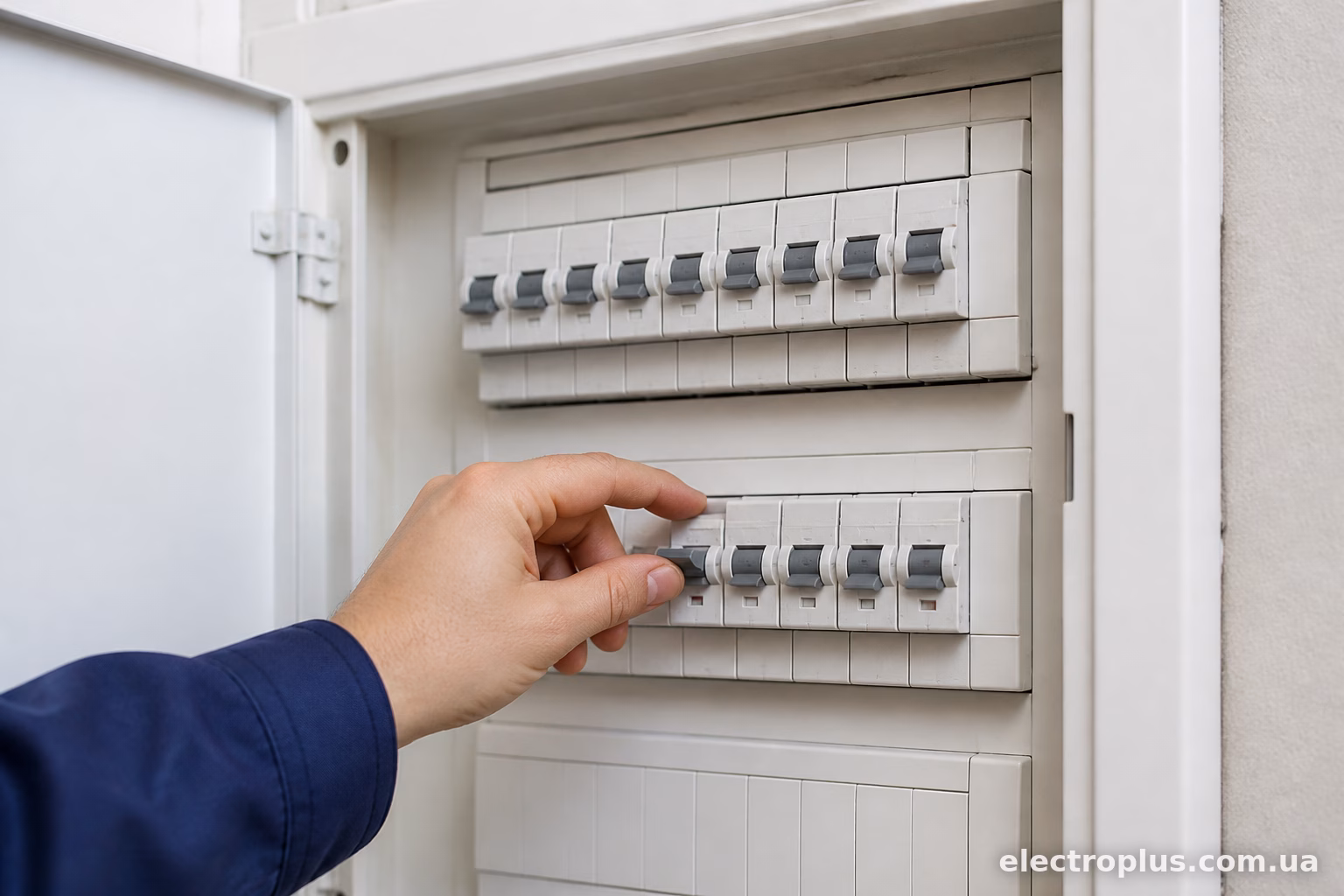

Способи маркування — від найпростішого до надійного
Варіантів декілька, і кожен має свої плюси.
Маркер по корпусу автомата. Найпростіший спосіб, який, на жаль, і найменш довговічний. Використовувати можна, але тільки як тимчасове рішення, поки не встановиш нормальні підписи.
Наклейки з принтера-етикетувальника. Оптимальний варіант для більшості випадків. Такий принтер (типу Brother P-touch чи аналоги) друкує стрічку з чітким текстом, яка клеїться прямо на автомат або на планку під ним. Тримається довго, читається добре навіть при поганому освітленні.
Готові марковані таблички, які йдуть у комплекті з деякими щитками або продаються окремо. Вставляються в спеціальний тримач над рядом автоматів. Виглядає акуратно, підходить для щитків із прозорою кришкою.
Схема на внутрішній стороні дверцят щитка. Дуже практичний додатковий спосіб — намалювати чи роздрукувати схему розташування автоматів із номерами, а поруч розписати, що є що. Особливо зручно, коли автоматів багато і на самому корпусі місця для довгих підписів немає.
Гравіювання — рідкісний, але найдовговічніший варіант. Використовують здебільшого у комерційних об’єктах чи на виробництві, де щитки експлуатуються десятиліттями і підпис не повинен стертися ніколи.
Порядок дій при підписуванні щитка
Перш ніж клеїти будь-що, варто пройтися по всьому щитку і скласти список — який автомат за яку лінію відповідає. Робиться це просто: по черзі вимикаєш кожен автомат і перевіряєш, що саме зникло — світло в якій кімнаті, робота якої розетки чи приладу.
Займає це, залежно від розміру щитка, від двадцяти хвилин до пари годин. Краще робити вдвох — один стоїть біля щитка і клацає автоматами, другий ходить по квартирі чи будинку з телефоном і перевіряє, де зникло живлення.
Записуй одразу, не покладаючись на пам’ять. За годину легко переплутати, який автомат перевіряли п’ятим, а який сьомим.
Коли список готовий — переносимо на носій. Якщо це наклейки — друкуємо чи пишемо чітким почерком, без скорочень, які через рік самому будуть незрозумілі. “Кух-розет” — погана ідея, краще написати повністю “Кухня, розетки”.
Наприкінці варто зробити фото готового щитка з підписами і зберегти у телефоні або роздрукувати схему на аркуші паперу, який приклеїти зсередини дверцят. Це страховка на випадок, якщо наклейки з часом все-таки постраждають.

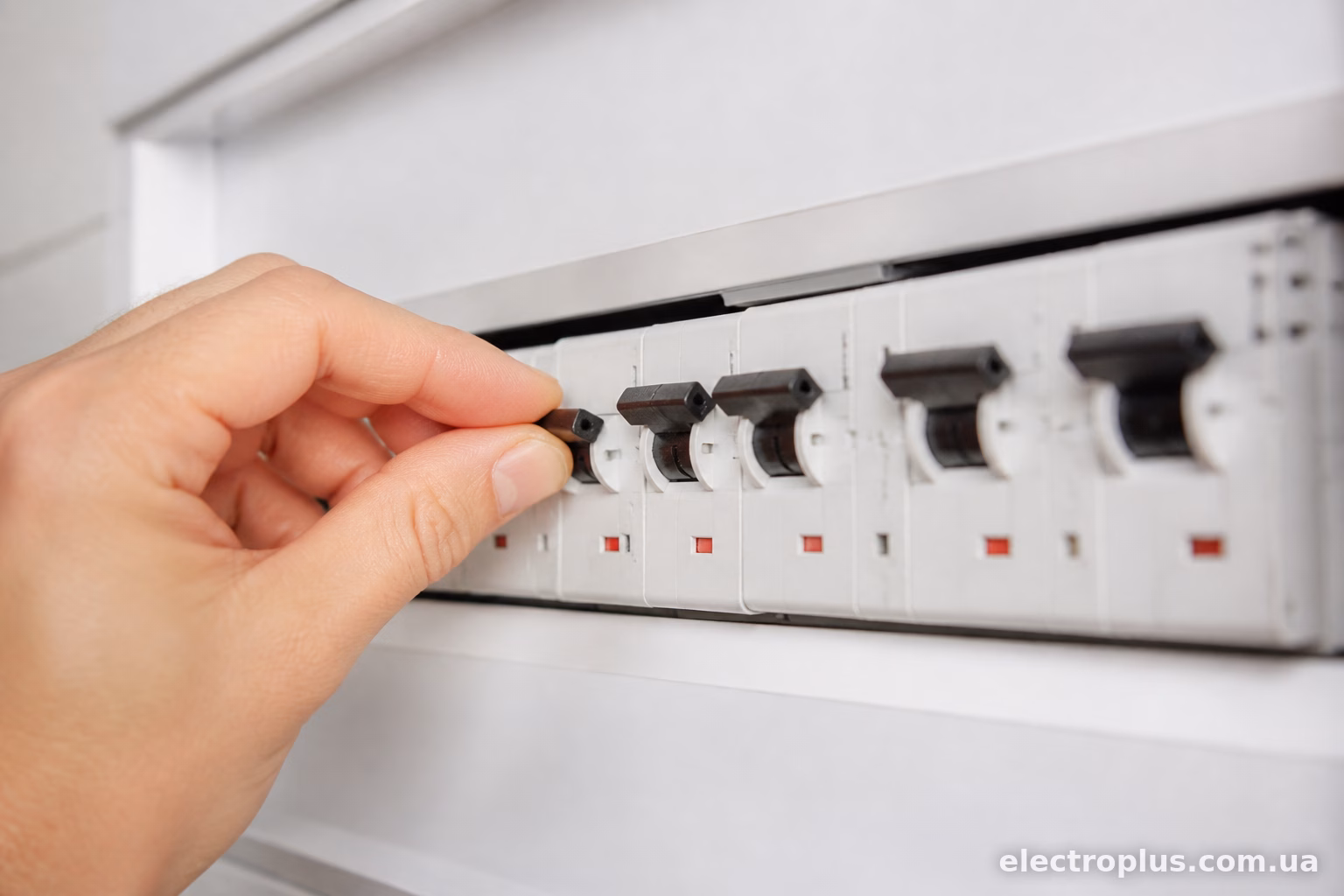

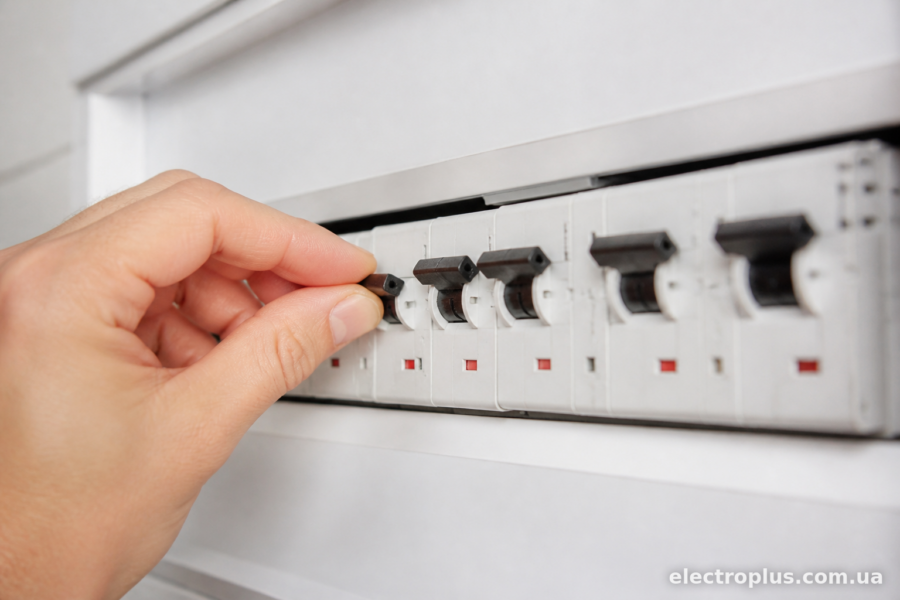

Типові помилки при підписуванні
Одна з найпоширеніших помилок — підписувати щиток одразу після монтажу, поки прораб чи електрик ще пам’ятає, де що. Проблема в тому, що часто в цей момент поспішають, і підписи виходять неточні чи занадто загальні. Краще виділити окремий час, коли можна спокійно перевірити кожну лінію.
Друга помилка — ігнорувати автомати, які здаються “очевидними”. Наприклад, ввідний автомат чи головне УЗО не підписують, бо “і так зрозуміло”. А коли в щитку працює електрик, який бачить цю розводку вперше — йому нічого не зрозуміло.
Третя — плутанина з нумерацією фаз у трифазному щитку. Якщо є лінії на різних фазах (наприклад, для рівномірного розподілу навантаження), варто вказувати, до якої фази підключена та чи інша група. Це рятує при пошуку небалансу фаз чи підключенні нового потужного обладнання.
Ще одна поширена ситуація — після переробки електрики забувають оновити підписи. Додали лінію на кондиціонер, а стара наклейка з написом “запасний автомат” так і лишилась. Через рік уже ніхто не пам’ятає, що там насправді підключено.
Кілька практичних порад наостанок
Якщо щиток обслуговує не тільки квартиру, а й спільні лінії (наприклад, для будинку з декількома власниками), варто додатково вказувати, чиє це навантаження — “квартира 12, кухня” чи подібне. Особливо актуально для старих будинків, де щитки часто загальні на кілька квартир.
При підписуванні гаражного чи дачного щитка не забувайте про сезонні лінії — насос для поливу, підсвітку теплиці, обігрів у зимовий період. Такі автомати часто вимикають на зиму чи літо, і якщо не підписано — легко забути, який саме треба ввімкнути навесні.
Для приватного будинку, де щиток великий і на ньому стоять контактори, реле напруги, стабілізатор — варто підписувати не тільки самі автомати, а й ці додаткові елементи з коротким поясненням їхньої функції. “Контактор нагрівача бойлера” звучить набагато зрозуміліше, ніж просто безіменний прилад серед десятка проводів.
—
Підписаний щиток — це не про естетику, а про безпеку і швидкість реакції в критичний момент. Коли щось трапляється — коротке замикання, запах гару, потрібно терміново знеструмити конкретну лінію — секунди на пошук потрібного автомата можуть коштувати дорого. Витратити годину на нормальне маркування один раз варто того, щоб потім роками не гадати, що ж це за автомат такий загадковий стоїть третім зліва.
