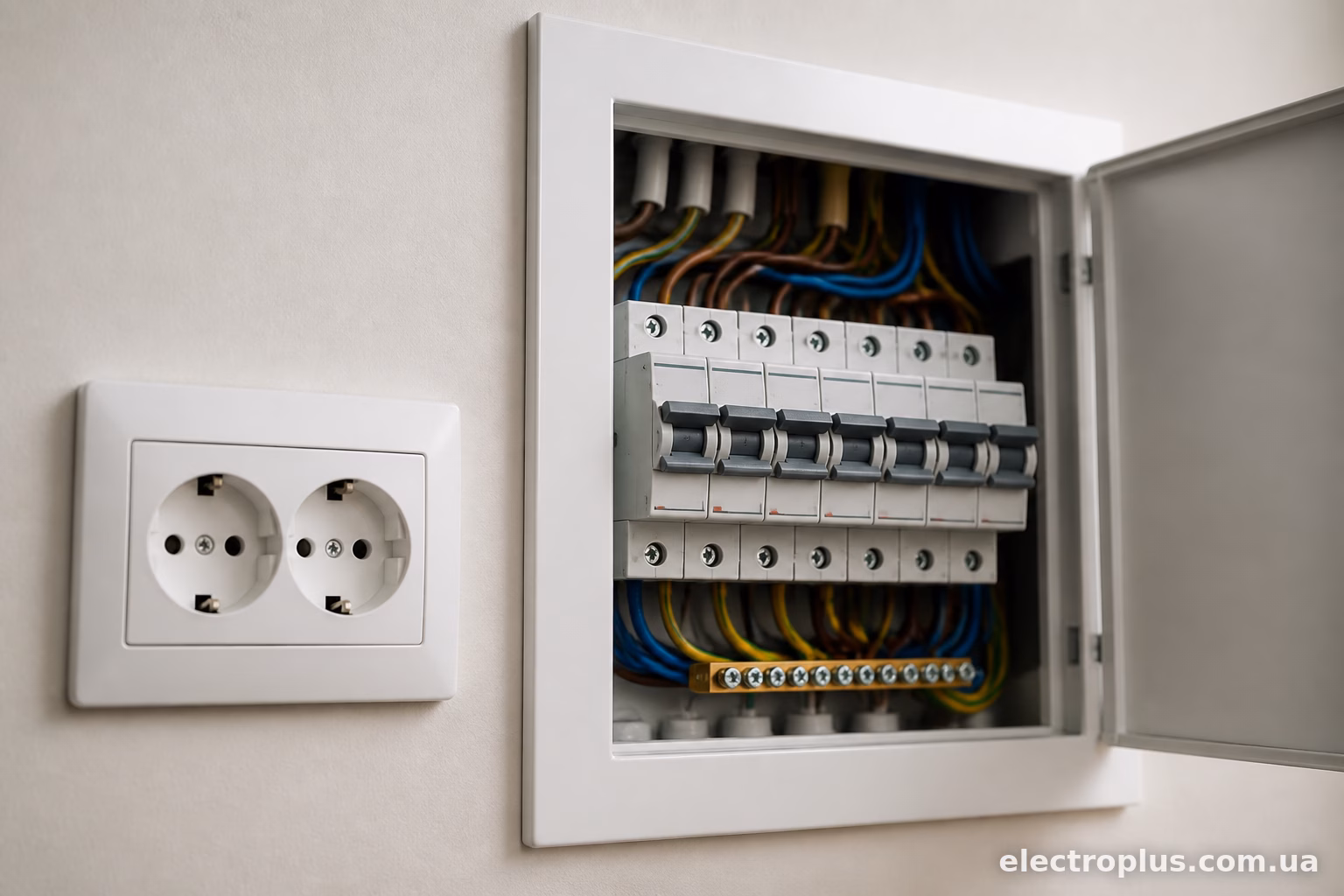

Для розеткової групи з кабелем перерізом 2,5 мм² ставлять автоматичний вимикач на 16А. Це стандартне рішення, яке зустрічається у 90% квартир і будинків України, і воно не випадкове — саме така пара «кабель-автомат» витримує баланс між навантаженням і безпекою.
Але тут є нюанси, і якщо просто взяти автомат «на 16» і закрутити його в щиток, не розібравшись у деталях — можна або спалити проводку, або отримати вимикач, який постійно вибиває без причини.
Чому саме 16А, а не більше і не менше
Кабель 2,5 мм² (мідний, звісно — про алюміній мова взагалі не йде в сучасному монтажі) розрахований на тривалий струм приблизно 19-21А залежно від умов прокладки. Автомат повинен спрацьовувати раніше, ніж кабель почне перегріватися. Тому беруть номінал з запасом — 16А.
Якщо поставити автомат на 20А або 25А — кабель може довго працювати на межі своїх можливостей, ізоляція нагрівається, старіє швидше, а в гіршому випадку — оплавлюється в місцях з’єднань чи в розетках. Автомат при цьому мовчатиме, бо його поріг спрацювання вищий.
Якщо ж поставити занижений номінал, наприклад 10А — теж не страшно з точки зору безпеки, але незручно з точки зору експлуатації. Увімкнули чайник (2 кВт) плюс мікрохвильовку (1 кВт) плюс тостер — і все, автомат вибило, хоча кабель ще й близько не був у небезпечній зоні.

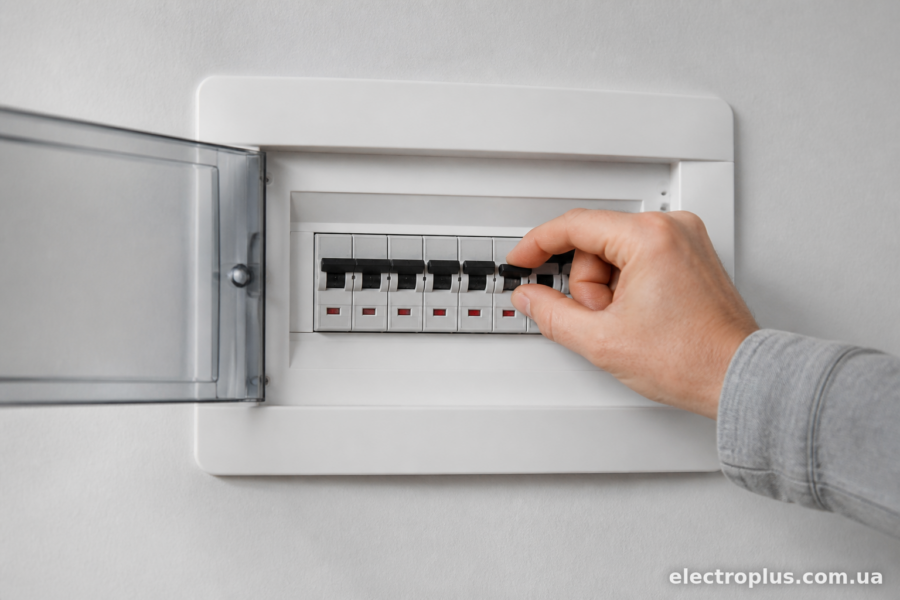

Яку характеристику вибирати — B чи C
Окрім номіналу струму, є ще характеристика спрацювання — літера на корпусі автомата. Для звичайних розеткових груп у квартирі використовують характеристику C.
Різниця між B і C — у чутливості до пускових струмів:
- Характеристика B спрацьовує при перевантаженні в 3-5 разів від номіналу. Підходить для освітлення чи ланцюгів з мінімальними пусковими струмами.
- Характеристика C витримує кидки струму в 5-10 разів від номіналу без хибних спрацювань. Це якраз те, що треба для розеток, куди вмикають холодильники, кондиціонери, пральні машини — все, що має електродвигун і дає стрибок струму в момент запуску.
Якщо поставити автомат з характеристикою B на розетку, куди підключений холодильник — він може вибивати саме в момент запуску компресора, хоча по факту ніякого перевантаження немає. Просто автомат надто «нервовий» для такого навантаження.
А що з УЗО чи диференційним автоматом
На розеткові групи в житлових приміщеннях — кухня, ванна, дитяча, спальня — бажано ставити захист від струму витоку. Тут два варіанти:
Перший — звичайний автоматичний вимикач C16 плюс окреме УЗО на 30мА (для загальної групи) або 10мА (якщо це вологе приміщення типу ванної).
Другий варіант — диференційний автомат (диффавтомат), який поєднує в собі функції звичайного автомата і УЗО в одному корпусі. Зручно, компактно, менше місця в щитку, але дорожче за окремі пристрої і в разі поломки треба міняти весь блок цілком.
Для ванної кімнати я б рекомендував саме диффавтомат на 16А з чутливістю 10мА — там підвищена вологість, і ризик враження струмом вищий, тому норми (ПУЕ) вимагають більш чутливий захист.

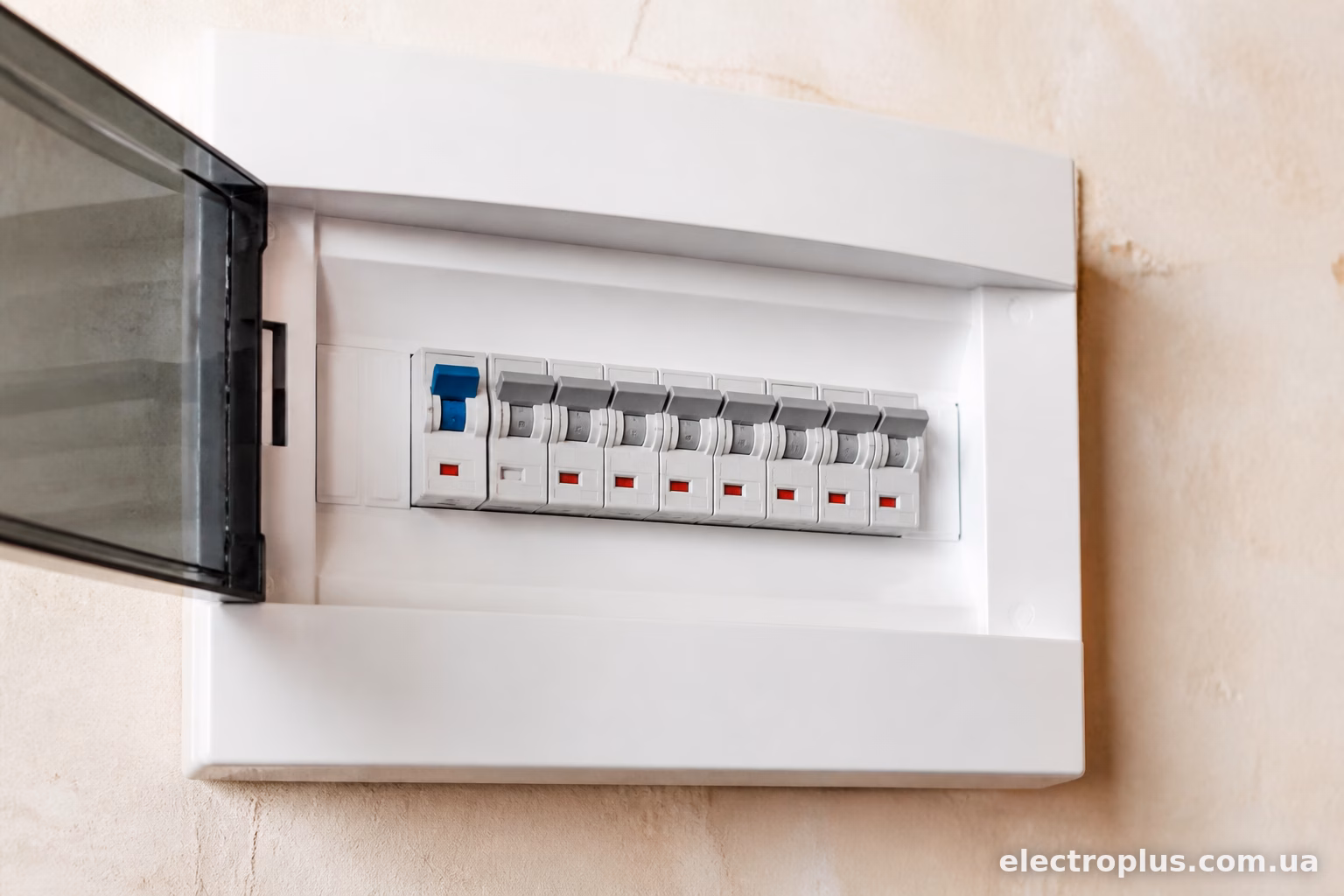

Скільки розеток можна повісити на один автомат
Формально норм суворих немає, але є здоровий глузд і практика. Зазвичай на одну групу з автоматом C16 і кабелем 2,5 мм² вішають від 4 до 8 розеток, залежно від кімнати і навантаження.
На кухні, наприклад, краще розбити на кілька окремих груп: одна лінія під духову шафу (якщо електрична — там взагалі окремий автомат на 25-32А з кабелем більшого перерізу), інша — під побутову техніку типу мультиварки, чайника, тостера, ще одна — просто розетки для дрібного споживання.
Якщо запхати все в одну групу — ризик постійних спрацювань автомата зростає, особливо коли одночасно працює кілька потужних приладів.
Приклад розрахунку навантаження
Візьмемо типову ситуацію: в кімнаті стоїть телевізор (100 Вт), зарядка для ноутбука (65 Вт), настільна лампа (40 Вт) і час від часу — пилосос (1500 Вт) чи обігрівач (2000 Вт).
Автомат C16 на 220В пропускає до 3520 Вт (16А × 220В). Навіть якщо все увімкнути одночасно — 100+65+40+2000 = 2205 Вт, це набагато менше межі. Запас є, і чималий.
А от якщо в одну групу потрапляє одразу обігрівач і пилосос одночасно — це вже 3500 Вт, і автомат може спрацювати, бо це майже межа. Тут краще розвести навантаження по різних групах або поставити автомат з характеристикою C, який трохи толерантніший до короткочасних піків.

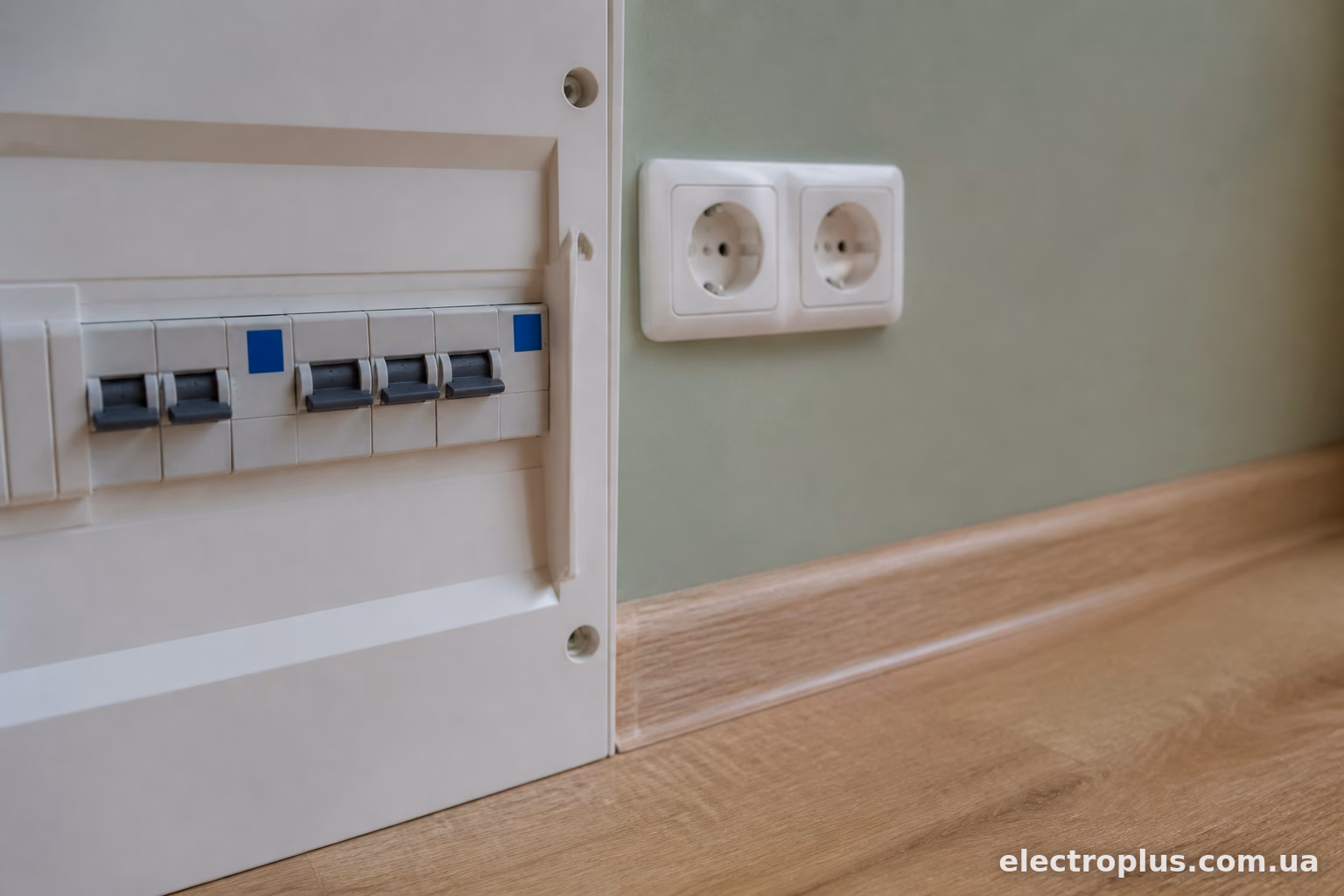

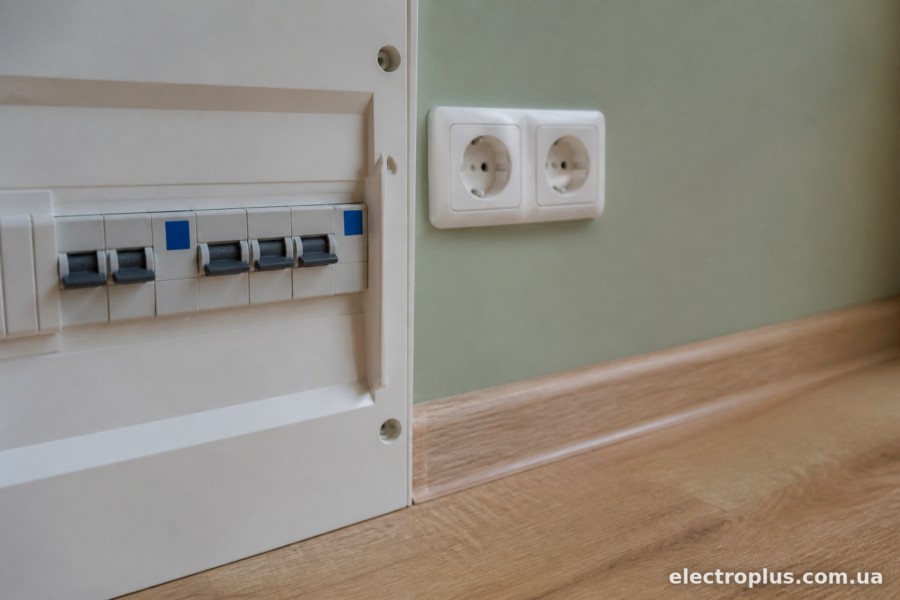

Популярні моделі автоматів на 16А
На українському ринку найчастіше зустрічаються:
- ABB S201 C16 — німецька якість, стабільна робота, часто ставлять у квартирах преміум-класу.
- Schneider Electric Easy9 C16 — хороше співвідношення ціна/якість, підходить для більшості типових проектів.
- IEK ВА47-29 C16 — бюджетний варіант, який використовують у більшості новобудов економ-класу.
- Legrand TX3 C16 — французький бренд, теж непогана надійність, середній ціновий сегмент.
Особисто я б не радив економити на автоматах для розеткових груп у житлових кімнатах — краще взяти щось середнього рівня типу Schneider чи Legrand, ніж найдешевший no-name варіант, який може підвести саме в критичний момент.
Типова помилка при монтажі
Часто зустрічається ситуація, коли електрик (чи власник, який робить ремонт сам) ставить автомат на 20А чи навіть 25А “про запас”, бо здається, що так надійніше і рідше буде вибивати.
Це неправильно і небезпечно. Автомат має захищати кабель, а не давати можливість підключати більше техніки. Якщо навантаження реально велике — треба тягнути окрему лінію товщим кабелем (наприклад 4 мм² під автомат 25А), а не підвищувати номінал автомата на існуючому тонкому кабелі.
Пам’ятайте просте правило: спочатку визначається переріз кабелю виходячи з реального навантаження, а вже потім під нього підбирається автомат відповідного номіналу — а не навпаки.
Для кабелю 2,5 мм² під розетки в квартирі чи будинку оптимальний вибір — автоматичний вимикач C16. Це перевірене часом рішення, яке відповідає нормам ПУЕ і забезпечує баланс між захистом проводки та зручністю використання електроприладів. Якщо є сумніви щодо конкретного випадку — краще проконсультуватися з електриком, особливо коли йдеться про потужну техніку чи нестандартну схему підключення.
