Як вибрати ПЗВ для квартири

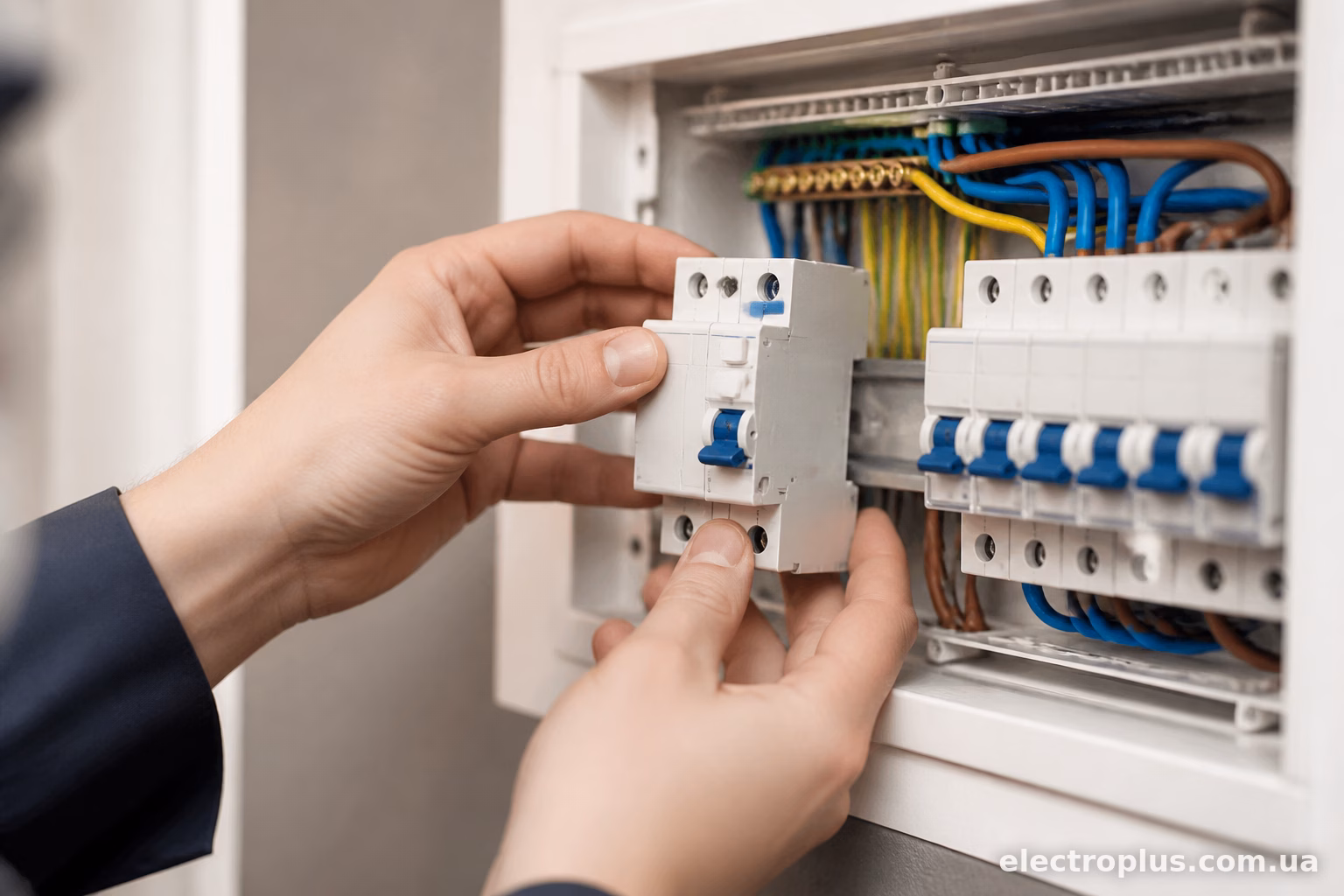

ПЗВ — пристрій захисного відключення — рятує від ураження струмом і пожежі через пошкоджену ізоляцію. На відміну від автомата, який реагує на перевантаження та коротке замикання, ПЗВ стежить за витоком струму. Торкнулися оголеного проводу в пральній машині — і за долі секунди пристрій знеструмить лінію. Автомат у такій ситуації взагалі може не спрацювати, бо струм короткого замикання там ні до чого.

Плутанина зазвичай починається саме тут: люди ставлять ПЗВ замість автомата і дивуються, чому проводка горить при перевантаженні. Треба розуміти — це різні прилади з різними задачами. У квартирі найчастіше використовують зв’язку “автомат + ПЗВ” або одразу диференціальний автомат, який поєднує обидві функції в одному корпусі.

Чим ПЗВ відрізняється від диференціального автомата

Диференціальний автомат (АВДТ) — це, по суті, автоматичний вимикач і ПЗВ в одному корпусі. Зручно, компактно, займає менше місця в щитку. Але є нюанс: якщо диф-автомат вийде з ладу, лінія залишиться без захисту взагалі, а замінити доведеться весь пристрій цілком.

Класична схема “окремий автомат + окреме ПЗВ” дорожча за місце в щиті, зате надійніша й ремонтопридатніша. Вийшло з ладу ПЗВ — міняєте тільки його, автомат лишається на місці. Для квартири це частіше практичніший варіант, особливо якщо щиток дозволяє розмістити достатньо модулів.

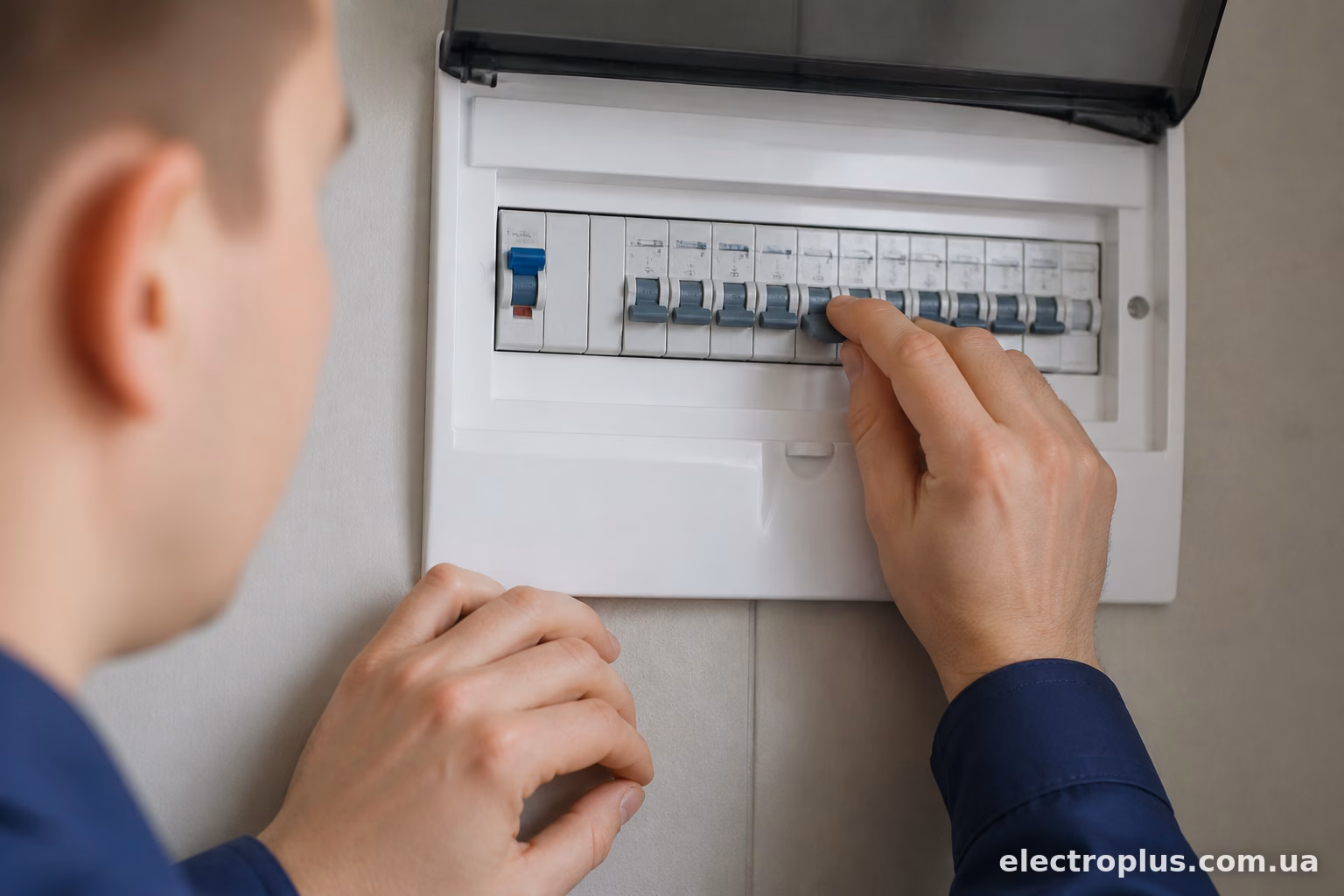

Який номінал струму витоку обирати

Тут є два основних значення, які зустрічаються в побуті — 10 мА і 30 мА.

10 мА — для вологих приміщень: ванна, санвузол, іноді кухня. Найчутливіший захист, реагує навіть на невеликий витік.
30 мА — стандарт для загальних груп розеток і освітлення в житлових кімнатах.
100 мА і вище — використовується як протипожежний захист на вводі, а не для захисту людини від ураження.

Помилка, яку роблю багато хто на етапі проєктування щита — ставлять одне ПЗВ на 30 мА на всю квартиру. Начебто працює, але незручно: спрацював витік десь у спальні — і без світла лишається вся квартира, включно з холодильником і роутером. Краще розбивати на групи: окремо ванна з номіналом 10 мА, окремо кухня, окремо освітлення, окремо розетки в житлових кімнатах.

Як розрахувати номінальний струм ПЗВ

Номінальний струм ПЗВ (той, що вказаний як 16А, 25А, 40А і так далі) повинен бути на крок вищим за номінал автомата, який стоїть перед ним у тій же лінії. Це правило селективності.

Наприклад, якщо на групу розеток стоїть автомат С16, ПЗВ підбирається на 25А. Якщо автомат С25 — ПЗВ на 40А. Причина проста: ПЗВ не має власного захисту від перевантаження, тому спершу повинен спрацювати автомат, а не сам пристрій захисного відключення. Якщо поставити ПЗВ з тим самим номіналом, що й автомат, або нижчим — воно може вийти з ладу першим при перевантаженні лінії.

Загальне ПЗВ на вводі в квартиру (якщо таке передбачено проєктом) розраховується під сумарне навантаження всіх груп — зазвичай 40А, 63А або навіть 80А, залежно від потужності вводу.

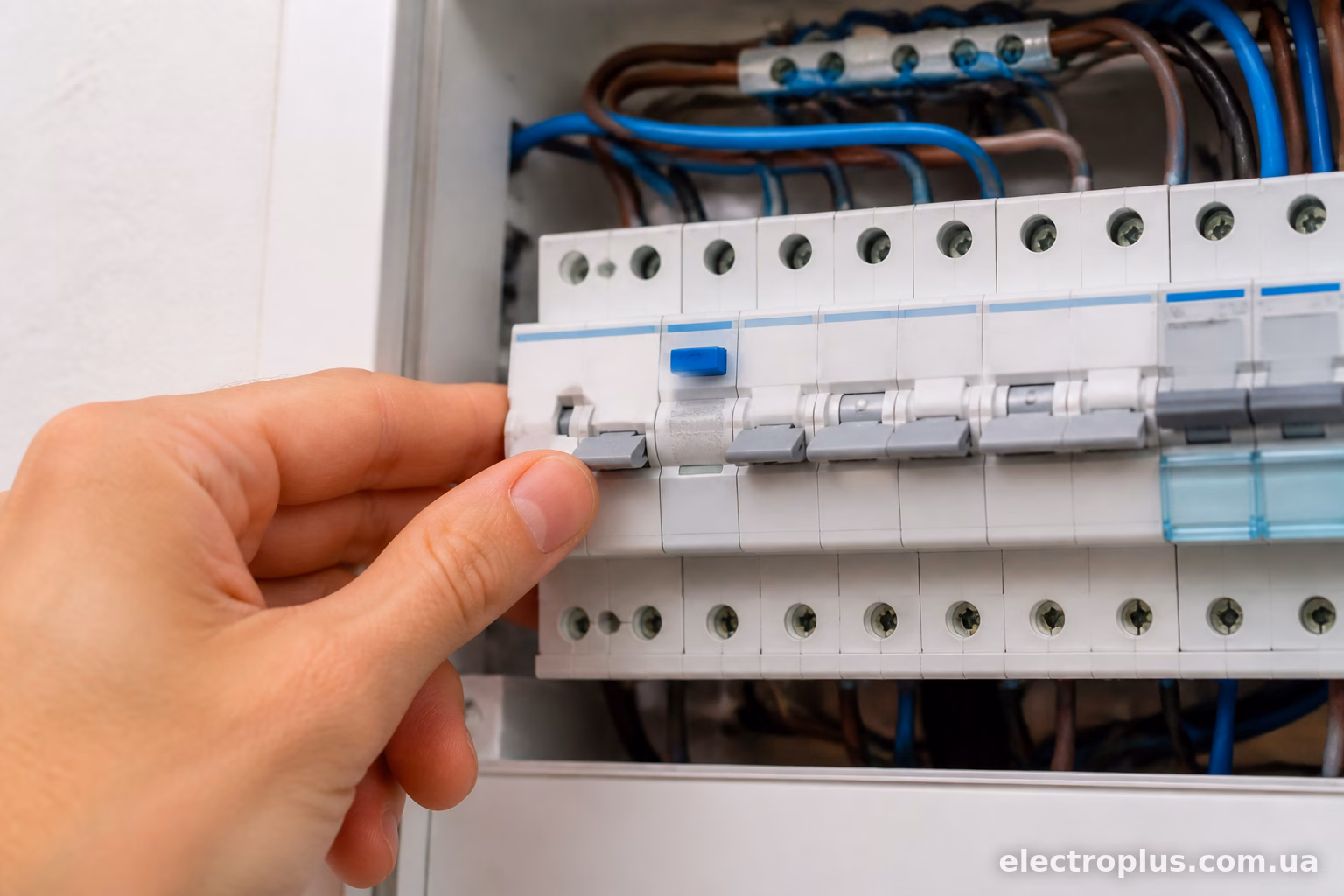

Тип ПЗВ: AC, A, B — яка різниця

Це, мабуть, найбільш недооцінений параметр при виборі. Люди дивляться на номінал струму і забувають про тип характеристики.

Тип AC реагує тільки на синусоїдальний змінний струм витоку. Найдешевший варіант, підходить для найпростіших ліній без електроніки — класичне освітлення лампами розжарювання, найпростіші розетки без побутової техніки із блоками живлення.

Тип A реагує ще й на пульсуючий постійний струм. Це вже стандарт для сучасної квартири — сюди підключається все, що має електронну начинку: пральні машини, посудомийки, комп’ютери, зарядки, світлодіодні лампи з драйверами. Якщо сумніваєтесь, який тип ставити — беріть тип A, не помилитеся.

Тип B реагує на всі види струму витоку, включно з високочастотними. Використовується там, де стоять частотні перетворювачі, потужні ІБП, сонячні інвертори. Для звичайної квартири зазвичай надлишковий, хоча якщо вдома стоїть інвертор для сонячних панелей — варто розглянути саме тип B на цій лінії.

На що дивитися при виборі конкретної моделі

Окрім номіналів, є ще кілька практичних моментів, які варто перевірити перед покупкою.

Механізм тестування. У кожному ПЗВ є кнопка “Тест” — вона імітує витік струму і перевіряє, чи спрацьовує механізм. Раджу тестувати раз на місяць-два, бо контакти можуть залипати навіть у новому пристрої, особливо якщо він довго простояв без роботи.

Виробник. На ринку багато відверто слабких ноунеймів, які проходять як “європейська якість”, хоча по факту зроблені абияк. Перевірені варіанти — ABB, Schneider Electric, Eaton (Moeller), Legrand. З більш бюджетних, але робочих — IEK, АСКО-УКРЕМ, EKF. Різниця в ціні між ноунеймом і нормальним брендом на одне ПЗВ — 150-300 гривень, а от ціна помилки, якщо пристрій не спрацює під час реального витоку, — незрівнянно вища.

Клас відключення (час спрацювання). Для побутового використання підходять пристрої загального призначення без затримки. Селективні ПЗВ (з маркуванням S) ставлять на вводі, коли є розгалужена система з кількома рівнями захисту — вони спрацьовують з невеликою затримкою, щоб дати можливість спершу відпрацювати ПЗВ нижчого рівня.

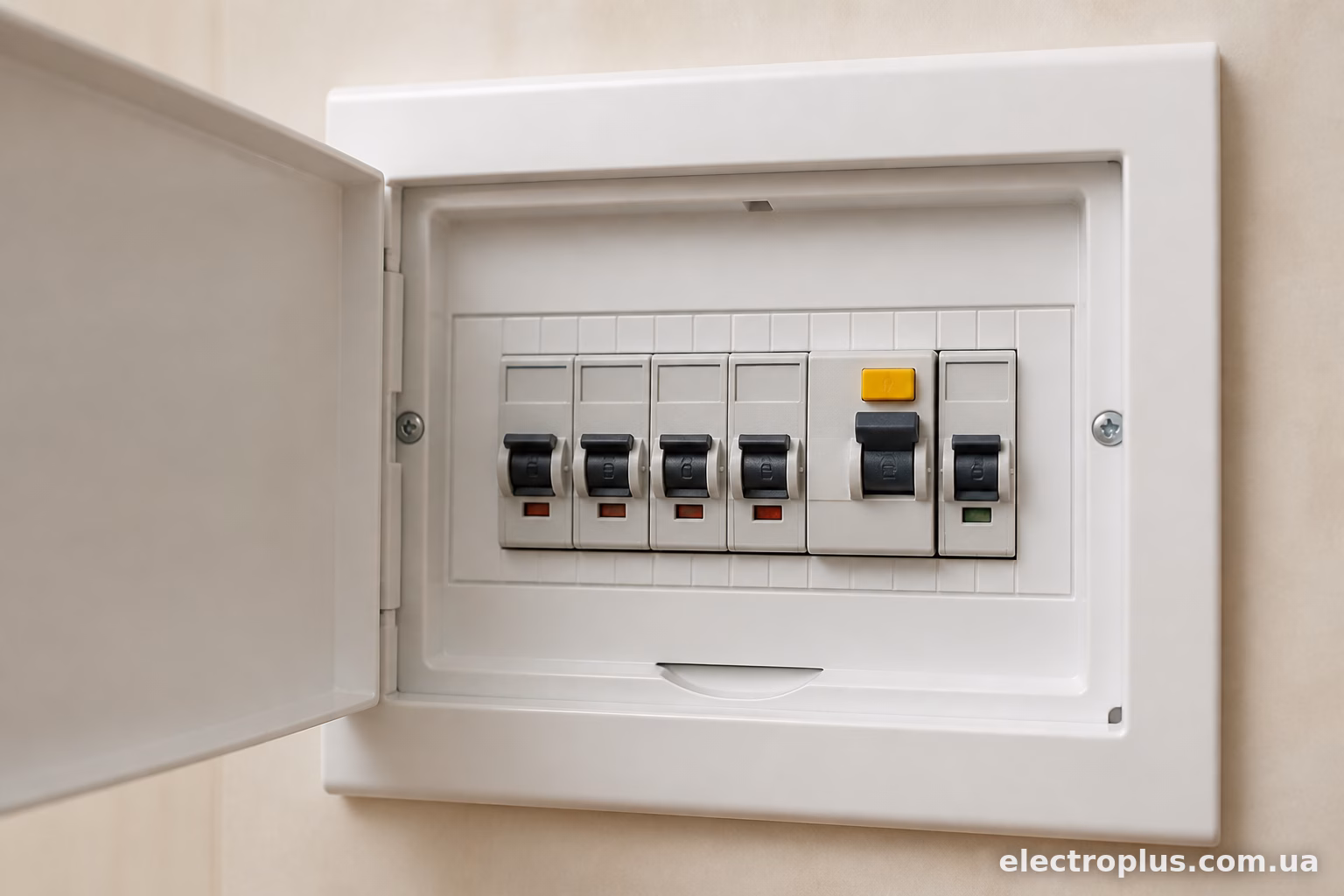

Скільки ПЗВ потрібно на квартиру

Тут немає жорсткого стандарту, все залежить від бюджету і розмірів щитка. Мінімальний робочий варіант — розбити квартиру на 3-4 групи:

Ванна кімната і санвузол — окреме ПЗВ 10 мА, тип A.
Кухня з бойлером, посудомийкою, пральною машиною (якщо стоїть на кухні) — 30 мА, тип A.
Загальні розетки в житлових кімнатах — 30 мА, тип AC або A.
Освітлення — часто взагалі без ПЗВ, оскільки ризик ураження там мінімальний, хоча деякі електрики ставлять і сюди для перестрахування.

Якщо бюджет дозволяє і щиток великий — краще ставити ПЗВ на кожну окрему потужну лінію: бойлер, кондиціонер, електроплиту. Це дорожче на етапі монтажу, зате при аварії відключається тільки одна ділянка, а не половина квартири.

Типова помилка при монтажі

Одна з найпоширеніших проблем — переплутати нуль і фазу різних груп на вході в ПЗВ. Якщо через пристрій проходить нуль з однієї лінії, а фаза з іншої — ПЗВ буде постійно вибивати або взагалі не спрацює коли треба. Виглядає як несправність пристрою, хоча насправді проблема в розводці. Якщо після встановлення нове ПЗВ постійно вибиває без видимої причини — перше, що варто перевірити, це саме розводку нуля, а вже потім шукати несправність в самому обладнанні чи проводці.

Ще один момент — не варто підключати через одне ПЗВ занадто багато різнорідного навантаження. Чим більше пристроїв висить на одній лінії, тим вища сумарна ємність проводки, і тим частіше можуть траплятися хибні спрацювання, особливо на дешевших моделях.

Вибір ПЗВ — це не про “чим дорожче, тим краще”, а про правильний розрахунок під конкретну квартиру. Розбийте лінії за призначенням, підберіть номінали з запасом на селективність, не економте на типі характеристики (беріть тип A як мінімум) і купуйте пристрої перевірених виробників. Це той випадок в електриці, де економія в 200 гривень може коштувати значно дорожче при реальній аварії.
