Якщо коротко — для більшості квартир у 90% випадків ставлять автомати типу C. Тип B зустрічається рідше і потрібен там, де є дуже чутливе обладнання або довгі лінії з тонким кабелем. Але щоб не помилитись і не купити “не той” автомат, варто розібратись, чим вони відрізняються насправді, а не просто запам’ятати цифру.
Різниця між B і C — це не про струм спрацювання при перевантаженні (він однаковий для однакового номіналу, наприклад 16А чи 25А). Різниця в тому, при якому короткочасному стрибку струму спрацює електромагнітний розчіплювач — та частина автомата, яка миттєво вимикає лінію при короткому замиканні або великому пусковому струмі.
Що означають літери B, C, D на корпусі автомата
На корпусі будь-якого автоматичного вимикача є маркування типу C16 або B10. Цифра — це номінальний струм, на який розрахований автомат. А літера — це так звана крива відключення, вона показує кратність струму, при якій спрацьовує миттєвий (електромагнітний) розчіплювач.
- Тип B — спрацьовує при перевищенні номіналу в 3-5 разів
- Тип C — спрацьовує при перевищенні в 5-10 разів
- Тип D — спрацьовує при перевищенні в 10-20 разів
Тобто автомат C16 при короткому замиканні відключиться при струмі приблизно 80-160А, а B16 — вже при 48-80А. Автомат типу B більш чутливий і реагує на менші стрибки струму.
Здавалося б, чим чутливіший — тим краще, безпечніше. Але тут є нюанс, через який тип B не підходить для всього підряд.

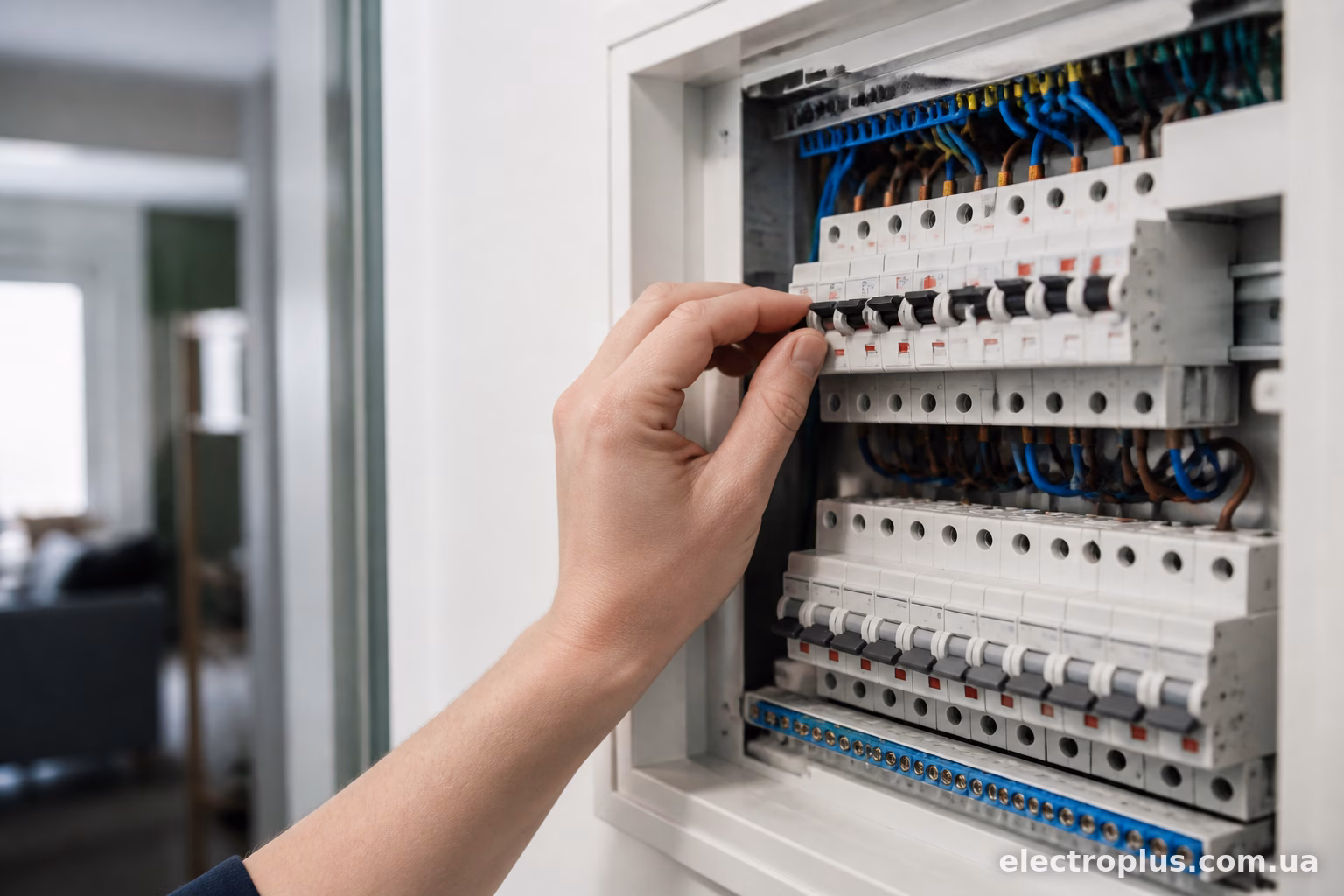

Чому тип B часто “вибиває” на побутовому обладнанні
Будь-який електродвигун чи трансформатор при вмиканні споживає пусковий струм, який у кілька разів більший за робочий. Класичний приклад — холодильник, пральна машина, кондиціонер, дриль, навіть звичайна лампа розжарювання в момент вмикання дає короткий стрибок струму через нагрів нитки.
Якщо на лінію з холодильником поставити автомат типу B, він може відключатись у момент запуску компресора — просто тому, що короткочасний пусковий струм перевищить поріг спрацювання електромагнітного розчіплювача. Людина при цьому думає, що автомат несправний або проводка коротить, а насправді просто невдало підібраний тип.
Тип C у цьому плані більш “терплячий” — він розрахований саме на побутові навантаження з пусковими струмами і не реагує хибними спрацюваннями на звичайну роботу побутової техніки.
Де в квартирі ставити тип C
Практично всюди. Тип C — це стандарт для житлових приміщень, і причина проста: більшість сучасних побутових приладів мають електродвигуни або індуктивні елементи з помітним пусковим струмом.
Лінії, де точно ставлять C:
- розетки на кухні (холодильник, мікрохвильовка, посудомийна машина)
- лінія для пральної машини
- кондиціонер, спліт-система
- освітлення зі світлодіодними лампами (вони теж дають короткий пусковий імпульс при вмиканні через драйвер)
- групові лінії на розетки в кімнатах
- лінія на бойлер чи водонагрівач
Якщо ви робите щитову з нуля і не знаєте, що саме буде підключено до кожної лінії в майбутньому — сміливо ставте C. Це універсальний варіант, який рідко підводить.

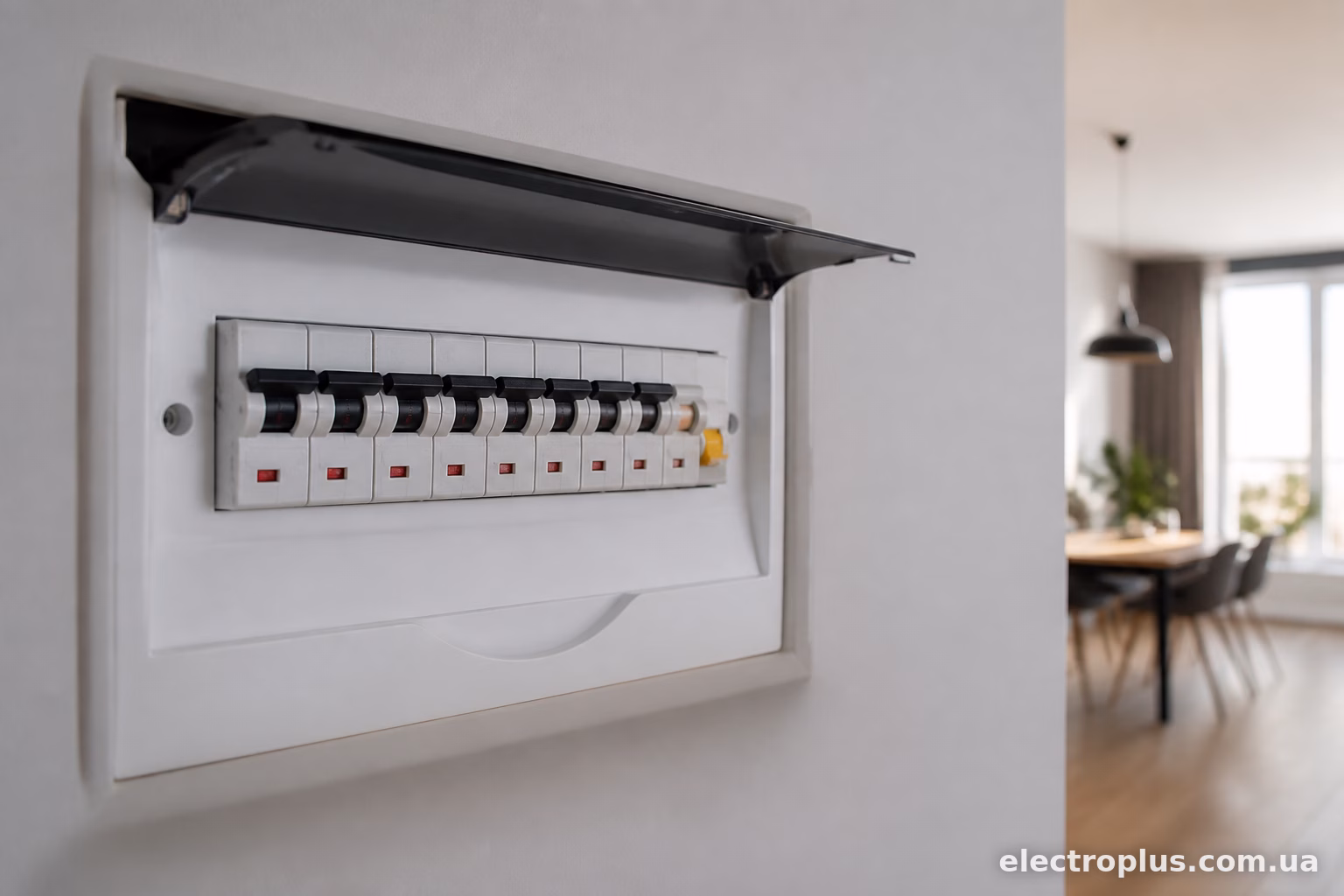

Коли варто розглянути тип B
Тип B доречний там, де важлива підвищена чутливість до коротких замикань і немає значних пускових струмів. На практиці в квартирах це зустрічається не так часто, але є конкретні ситуації.
Довгі лінії з невеликим перетином кабелю — наприклад, освітлення в приватному будинку, де кабель тягнеться на 30-40 метрів. Чим довша лінія, тим більший опір, і струм короткого замикання в кінці лінії буде менший, ніж на початку. Якщо поставити тип C, може не вистачити струму для його спрацювання при замиканні саме в дальній точці лінії. Тип B в такому випадку спрацює надійніше, бо поріг його чутливості нижчий.
Також B іноді ставлять на лінії з чутливою електронікою — сервери, деяке медичне чи вимірювальне обладнання, де виробник прямо вказує рекомендований тип автомата в паспорті. Але це вже не зовсім побутова історія.
Ще одна ситуація — коли є УЗО або диференційний автомат, чутливий до перехідних процесів, і виробник рекомендує саме B для сумісності. Такі нюанси зазвичай прописані в інструкції до конкретного обладнання.
А що з типом D
Тип D тут згадую коротко, бо для квартир він практично не використовується. Це вибір для потужного промислового обладнання з дуже великими пусковими струмами — зварювальні трансформатори, потужні насоси, верстати з асинхронними двигунами великої потужності. У квартирній щитовій тип D — це вже перебір, бо він настільки “терплячий” до стрибків струму, що може не встигнути захистити проводку при реальному короткому замиканні.

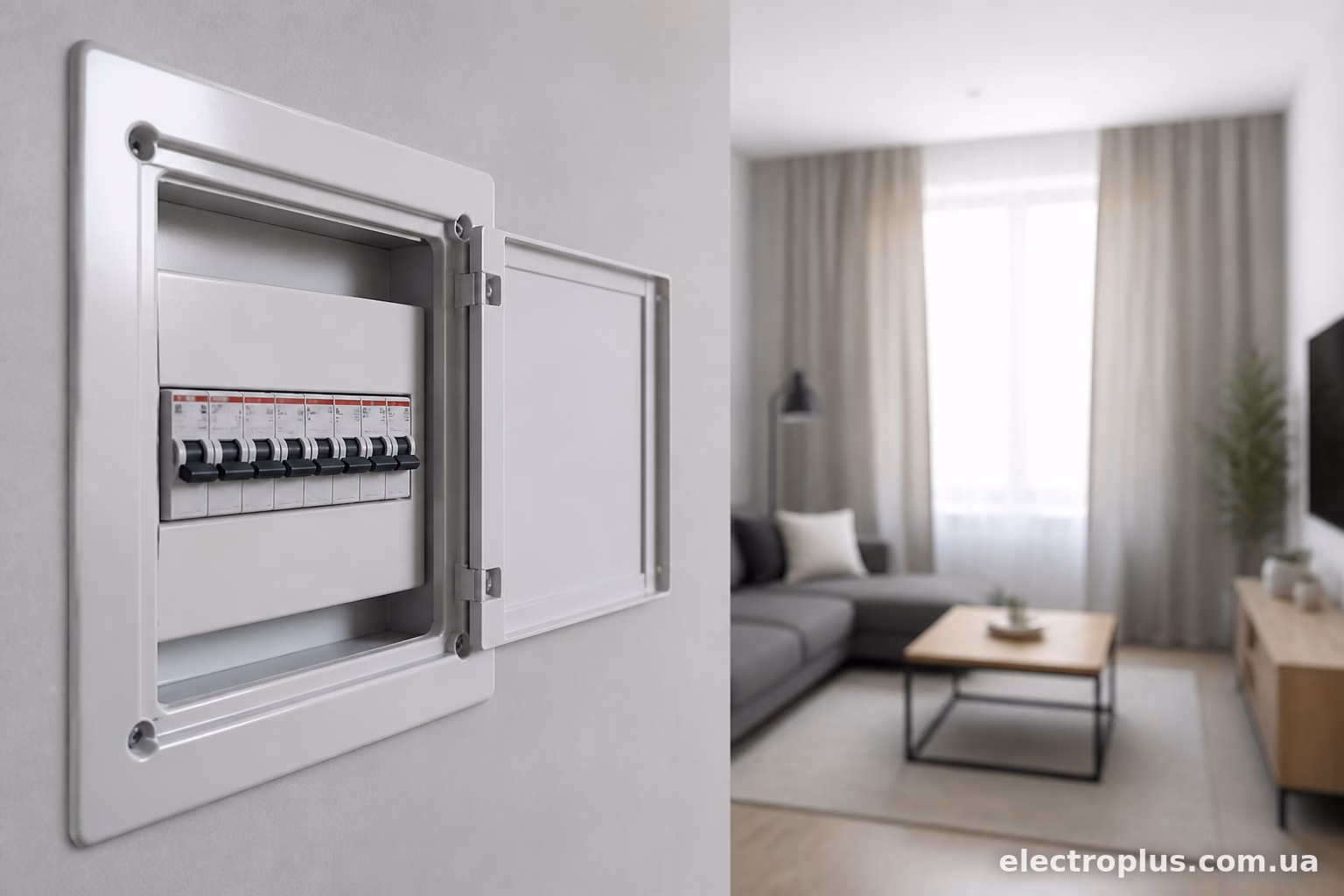

Типові помилки при виборі
Найчастіша помилка — електрик чи власник квартири ставить всюди тип B “про всяк випадок”, думаючи, що чутливіший автомат — це більш безпечно. На практиці це призводить до постійних хибних спрацювань на цілком справному обладнанні, і людина йде міняти “несправний” холодильник чи кондиціонер, хоча проблема була в неправильно підібраному автоматі.
Друга помилка — ставлять тип C на дуже довгі лінії освітлення з тонким кабелем (1.5 мм² на 25-30 метрів), і при реальному короткому замиканні автомат просто не спрацьовує вчасно через недостатній струм замикання в кінці лінії. Тут якраз варто перевірити розрахунок і, можливо, перейти на B або збільшити перетин кабелю.
Третя типова ситуація — плутанина між типом кривої відключення і номінальним струмом. Люди іноді думають, що C16 “сильніший” за B16, хоча за перевантаженням вони спрацьовують однаково, різниця лише в реакції на короткочасні стрибки.
Як перевірити правильність вибору вже встановленого автомата
Якщо автомат в щитовій вже стоїть, а ви підозрюєте, що тип підібраний неправильно — почніть з спостереження. Автомат регулярно вибиває при вмиканні конкретного приладу (пральна машина, кондиціонер, дриль) — і немає при цьому запаху гару чи інших ознак реальної несправності? Це класична ознака того, що стоїть тип B там, де мав би бути C.
Зворотна ситуація складніше діагностується самостійно — це коли автомат теоретично не встигне спрацювати вчасно при реальному замиканні через довгу лінію. Тут без розрахунку струму короткого замикання чи виклику електрика для заміру опору петлі фаза-нуль не обійтись.
Підсумок
Для звичайної квартирної щитової — освітлення, розетки, кухня, побутова техніка — беріть тип C, він практично не підведе і розрахований саме на побутові навантаження з пусковими струмами. Тип B тримайте в пам’яті для нетипових ситуацій: довгі лінії з тонким кабелем, чутлива електроніка, конкретні рекомендації виробника обладнання. Якщо сумніваєтесь — C завжди безпечніший вибір за замовчуванням, і саме тому він стоїть у більшості готових щитів від виробників.
