Питання ніби просте, але на практиці плутанина виникає постійно. Приходить людина в магазин за кабелем для проводки, а продавець питає: “Вам монолітний чи гнучкий?” І тут починається ступор, бо різницю пояснити ніхто не поспішає. А різниця, до речі, принципова — і від правильного вибору залежить не тільки зручність монтажу, а й безпека всієї електромережі.

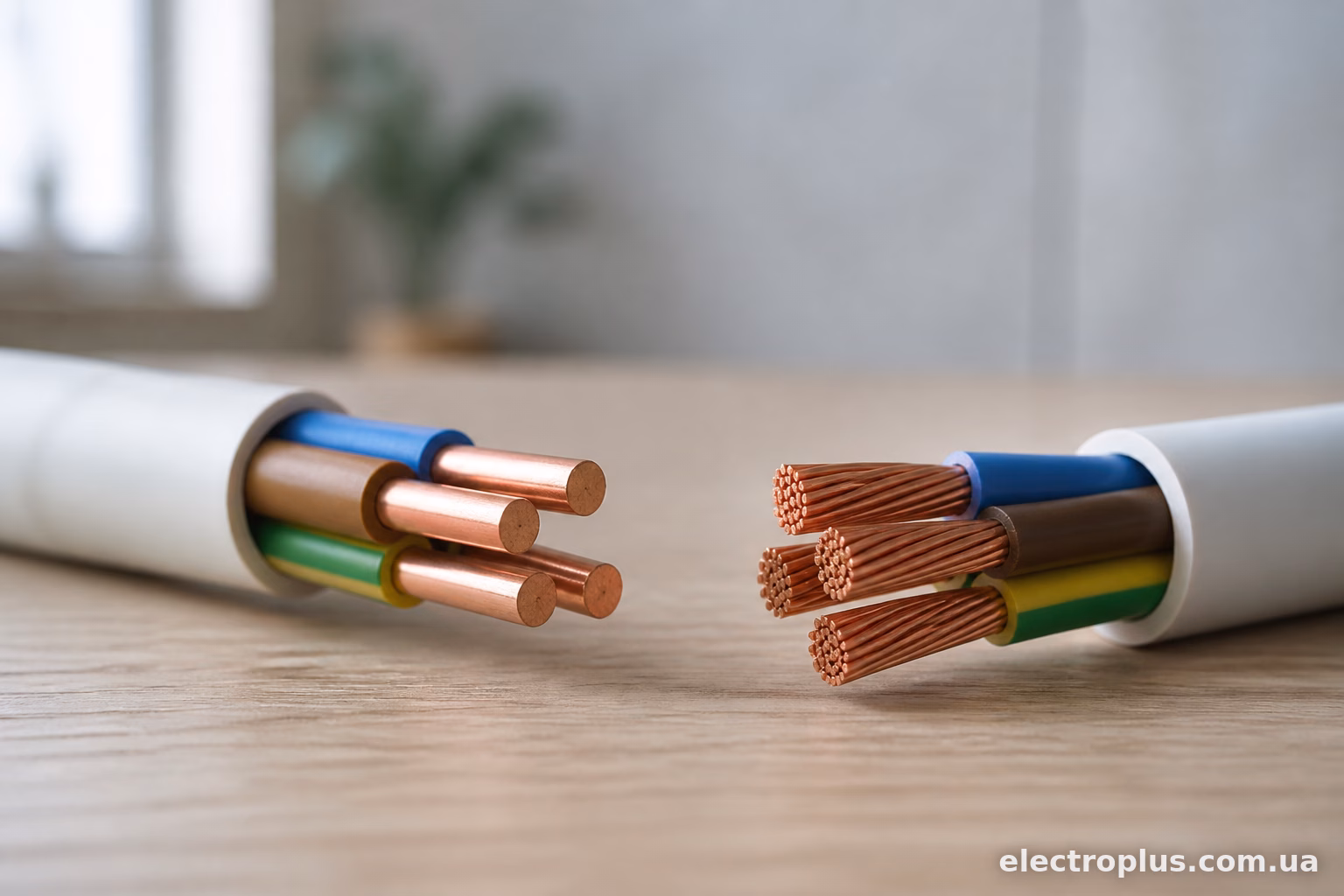

Коротко: монолітна жила — це один суцільний мідний (рідше алюмінієвий) провідник. Багатожильна — це та сама мідь, але скручена з десятків тонких дротинок. Обидва варіанти працюють, обидва законні, але сфери застосування у них різні.
Монолітна жила: чому електрики її люблять за стаціонарну проводку
Монолітний провідник — це класика для прихованого електромонтажу. Кабель ВВГнг-LS з жилою, яка позначається літерою “П” (наприклад, ВВГ 3х2.5 моно), — саме той варіант, який ховають у стіни під штукатурку.
Плюси очевидні:
- краще тримає форму — прокладена траса не “гуляє” в штробі;
- дешевший за багатожильний аналог тієї ж перерізу;
- надійніший контакт у клемних колодках автоматів і розеток — не потрібно спеціальних наконечників;
- менше окислюється з часом, бо площа контакту з повітрям менша.
Мінус один, але серйозний — така жила ламається на згинах. Якщо кабель постійно рухається (наприклад, підключення до люстри зі стельовим кріпленням, яке коливається, або проводка до пральної машини, яку іноді відсовують), монолітна мідь з часом дає тріщину в металі. Зовні ізоляція ціла, а всередині — обрив або підгоряння в місці мікротріщини. Знайти таку несправність важко, доводиться прозвонювати всю ділянку.
Саме тому в стінах, під стяжкою, в гофрі за плінтусом — тільки моноліт. Це стандарт для стаціонарної розводки по квартирі: від щитка до розеток, від розподільних коробок до вимикачів.

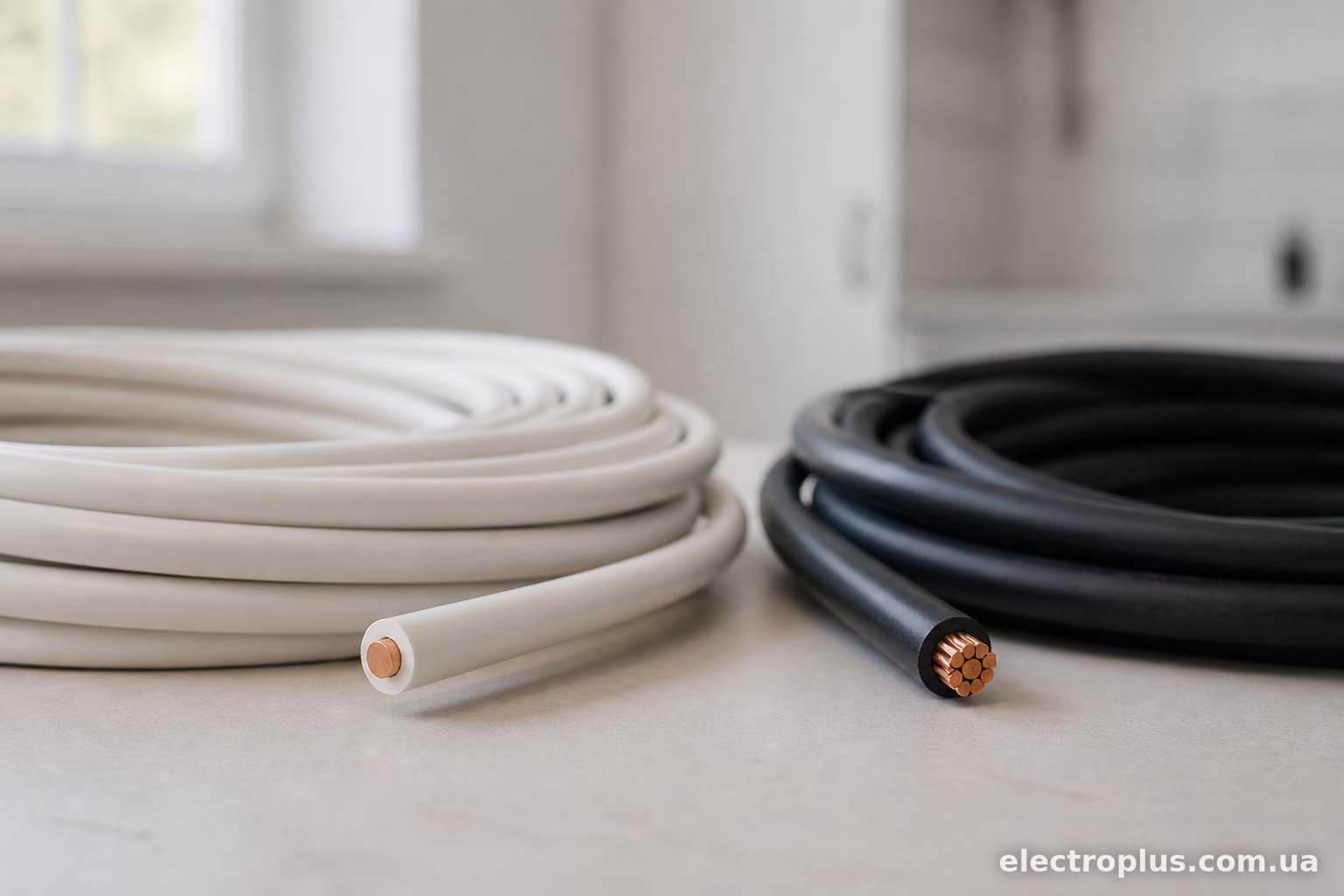

Багатожильний кабель: там, де потрібна гнучкість
Гнучка жила (маркування “Г” — ВВГ 3х2.5Г, або окремий тип ПВС, ШВВП) складається з пучка тонких дротиків. Вона легко згинається, не втомлюється від багаторазових вигинів і зручна там, де кабель рухається або має обмежений радіус згину.
Типові сценарії використання:
- підключення до автоматів і УЗО через гнучкий провід від жорсткого моноліту (перехідна ділянка в щиті);
- шнури побутової техніки — пральні машини, холодильники, бойлери;
- переносні подовжувачі та переноски;
- підключення світильників, які підвішені на тросах або кріпляться рухомо;
- проводка всередині електрощита, де багато поворотів і мало місця.
Головний нюанс — багатожильну жилу не можна просто затиснути гвинтовим контактом автомата так само, як монолітну. Тонкі дротики під тиском розповзаються, деякі можуть не потрапити під клему, і контакт вийде ненадійним. Тут потрібні наконечники НШВІ (гільзи-наконечники) — обтискаються спеціальним пресом-кліщами, і тільки тоді жила заходить у клему цілісним пучком.
Якщо цим правилом знехтувати, з часом контакт слабшає, з’являється нагрів, а в гіршому випадку — оплавлення клеми автомата. Бачив таке не раз: людина підключила ПВС напряму в клему без наконечника, все працювало місяців зо два, а потім раптом запах гару з щитка.

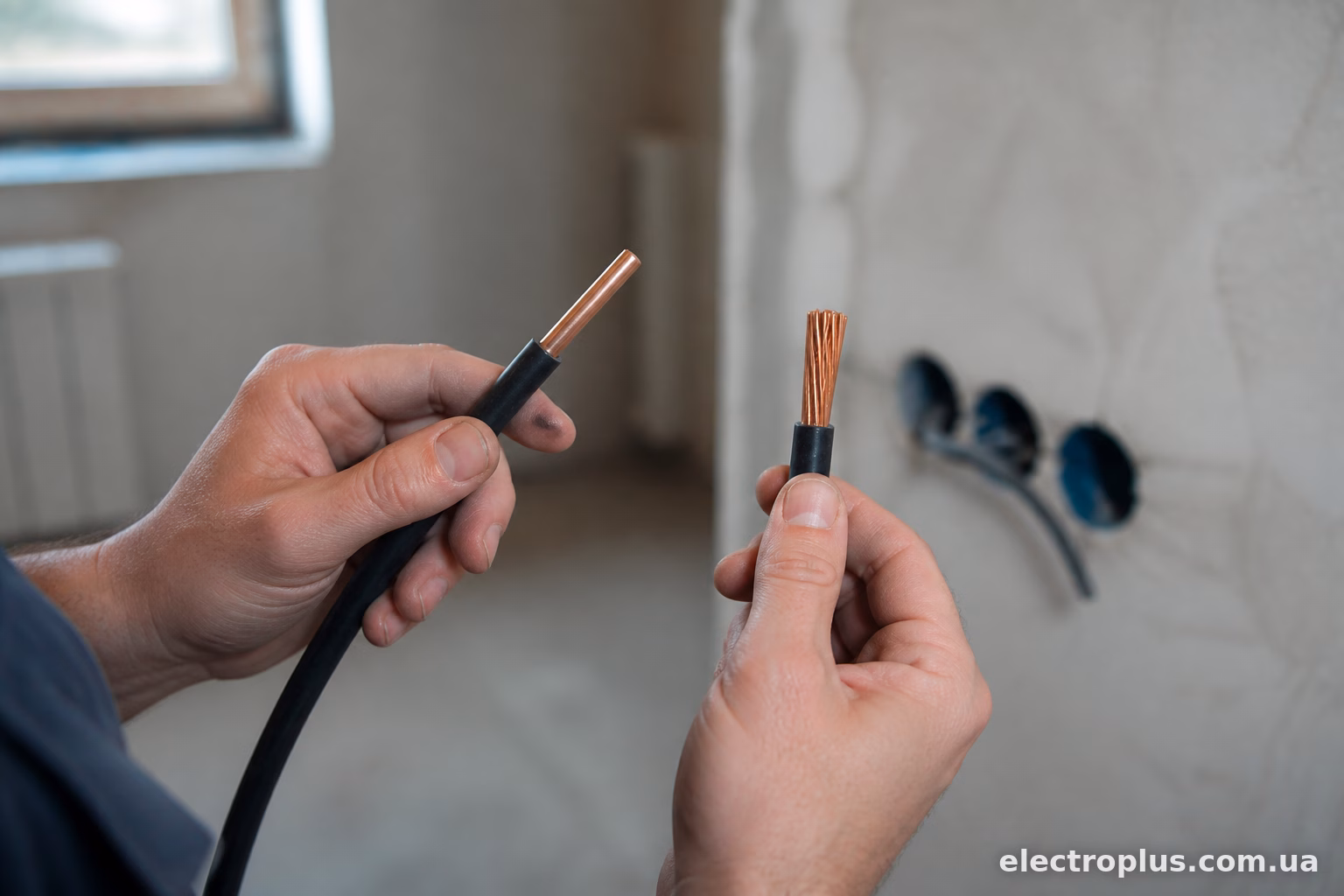

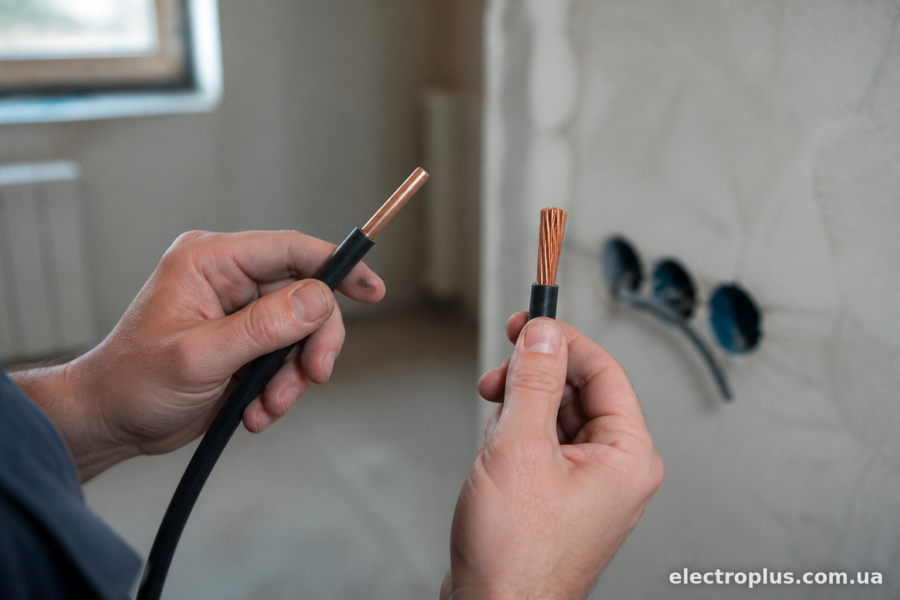

Що каже нормативка і що роблять на практиці
ПУЕ (Правила улаштування електроустановок) прямо не забороняє монтаж багатожильним кабелем у стінах, але на практиці для стаціонарної проводки завжди беруть моноліт. Причина проста — довговічність. Квартирна проводка розрахована на 25-30 років експлуатації без перештроблення стін, і за цей час монолітна жила поводиться стабільніше.
Багатожильний кабель у стіні теж пропрацює довго, якщо його ніхто не смикає і немає вібрацій. Але сенсу платити більше за гнучкість, яка там не потрібна, немає. Це як купити позашляховик для їзди виключно по асфальту — можна, але навіщо.
У щитку ситуація інакша. Там монтажники часто свідомо переходять на гнучкий провід між автоматом і шинкою, між УЗО і диференційним автоматом — просто тому, що в тісному просторі щита моноліт важче гнути під потрібним кутом, а гнучкий провід лягає як треба.
Розетки, вимикачі, освітлення — де що ставити
Розберемо по конкретних вузлах квартирної електрики.
Розетки та вимикачі. Підводка від розподільної коробки до розетки — завжди моноліт, ВВГнг-LS 3х2.5 для розеток, 3х1.5 для освітлення. Кабель нерухомий, замурований у стіну, ніяких згинів під час експлуатації не передбачається.
Люстри та світильники. Якщо світильник жорстко закріплений на стелі — підійде моноліт. Якщо підвіс на тросі, регульований по висоті, або точковий світильник з рухомим кронштейном — краще гнучкий провід на ділянці від стельового вузла до самого світильника.
Кухонна техніка. Духова шафа, варильна поверхня — часто йдуть у комплекті зі шнуром ПВС або ШВВП, і це нормально, бо техніку іноді витягують для обслуговування.
Щит і автомати. Магістральна лінія від лічильника до щита — моноліт великого перерізу. Внутрішні перемички між автоматами — на розсуд електрика, тут часто застосовують гнучкі шини або окремі відрізки ПВС з наконечниками.
Стабілізатори і реле напруги. Підключення стабілізатора напруги чи реле контролю напруги типу РН-116 чи Zubr до щита теж краще робити моноліт для основної лінії, а гнучкий провід — там, де потрібно завести кабель у корпус пристрою під кутом.

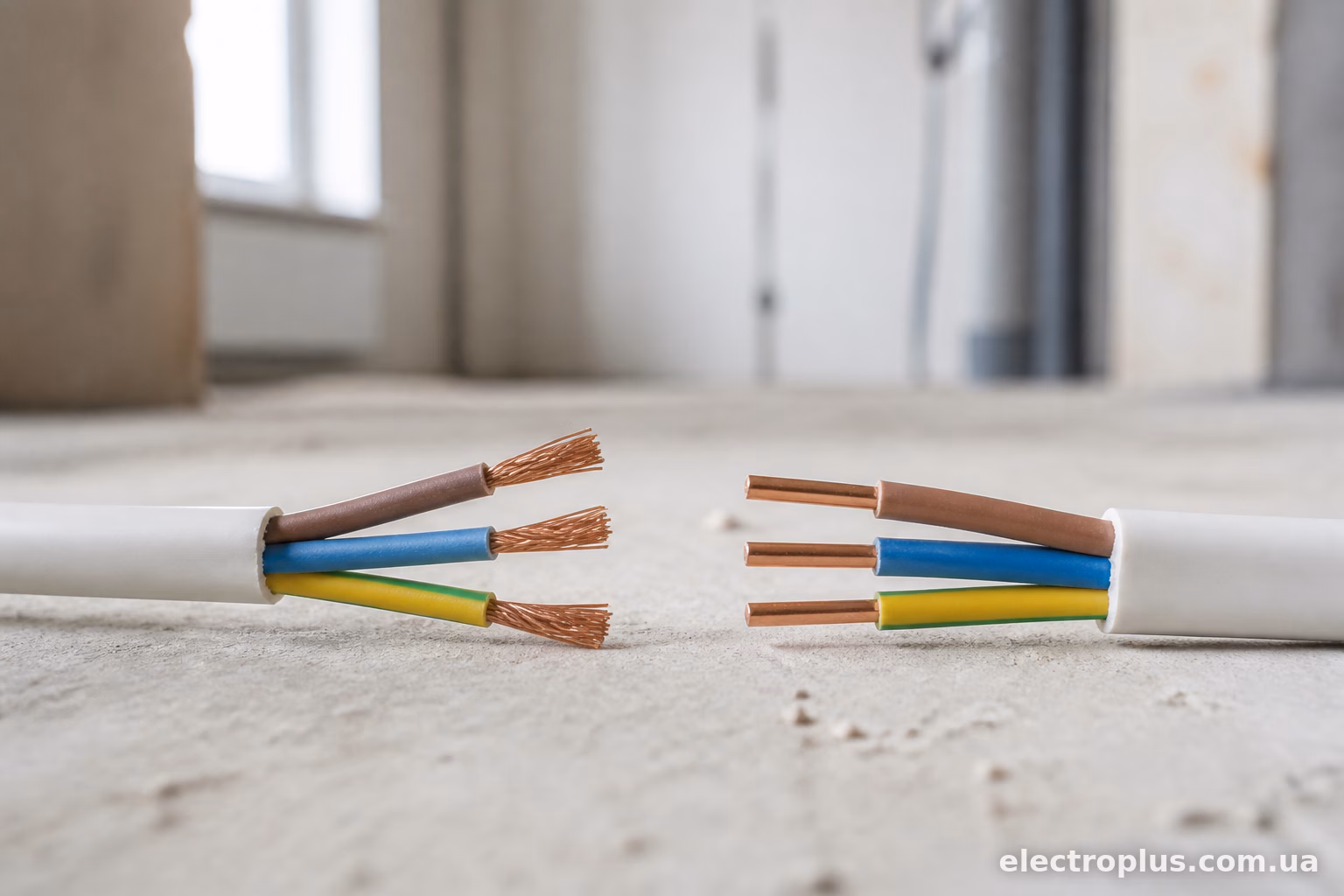

Перетин і матеріал — не менш важливе питання
Окремо варто сказати — незалежно від типу жили, переріз кабелю підбирається під навантаження, а не навпаки. Для розеткової групи в квартирі це зазвичай 2.5 мм², для освітлення — 1.5 мм², для потужної техніки (духовка, варочна панель, бойлер від 3 кВт) — 4-6 мм² окремою лінією від щита.
Мідь чи алюміній — для квартири однозначно мідь. Алюмінієва проводка залишилась хіба що в старих будинках 60-80-х років, і при капітальному ремонті її міняють на мідну повністю, незалежно від того, монолітна вона була чи багатожильна.
Як не переплутати при купівлі
На бухті кабелю завжди є маркування. Літера “П” в кінці позначення (наприклад, ВВГнг-LS-П) — це моноліт. Літера “Г” — гнучка багатожильна жила. Якщо продавець сам плаває в цьому питанні (а таке буває навіть у спеціалізованих магазинах), просто попросіть розрізати невеликий шматок і подивіться на жилу — один товстий провідник чи пучок тонких.
Ще один практичний момент: багатожильний кабель тієї самої площі перерізу коштує на 15-25% дорожче за моноліт. Тому електрики, які хочуть заощадити на матеріалі, іноді намагаються протягнути гнучкий кабель туди, де насправді потрібен моноліт, аргументуючи це “універсальністю”. Це радше привід задуматись про сумлінність підрядника, ніж технічна необхідність.
Підсумовуючи все сказане — для стаціонарної прихованої проводки в квартирі беріть монолітний кабель, він надійніший, дешевший і саме для цього призначений. Гнучкий залишайте для рухомих з’єднань, підключення техніки і монтажу всередині електрощита. Змішувати типи в одній системі — це не помилка, а нормальна практика, головне — розуміти, де який тип доречний, і не забувати про наконечники там, де багатожильна жила заходить під гвинтову клему.
