Реле напруги ZUBR D40 — одна з найпопулярніших моделей серед українських електриків та власників приватних будинків. Причина проста: прилад доступний за ціною, має зрозуміле меню і достатньо гнучкі налаштування. Але саме тому люди часто губляться — які цифри виставити, щоб і техніка була захищена, і реле не смикало лінію щохвилини через дрібні коливання в мережі.
Тут немає універсальної відповіді “постав 210 і 240 і забудь”. Все залежить від того, яка мережа у вашому будинку, наскільки вона стабільна і яку техніку ви захищаєте.
Заводські налаштування ZUBR D40
За замовчуванням виробник ставить нижню межу 160В і верхню 275В. Це досить широкий діапазон, розрахований на “середню” мережу без серйозних проблем. Багато хто просто залишає ці параметри і думає, що захист налаштований правильно.
На практиці це не завжди так. У селах з застарілими трансформаторними підстанціями напруга може провалюватись до 140-150В у вечірні години, коли всі одночасно вмикають опалення чи бойлери. У такому випадку заводські 160В — це вже критично низько для деякої техніки, особливо для холодильників з компресором старого типу.

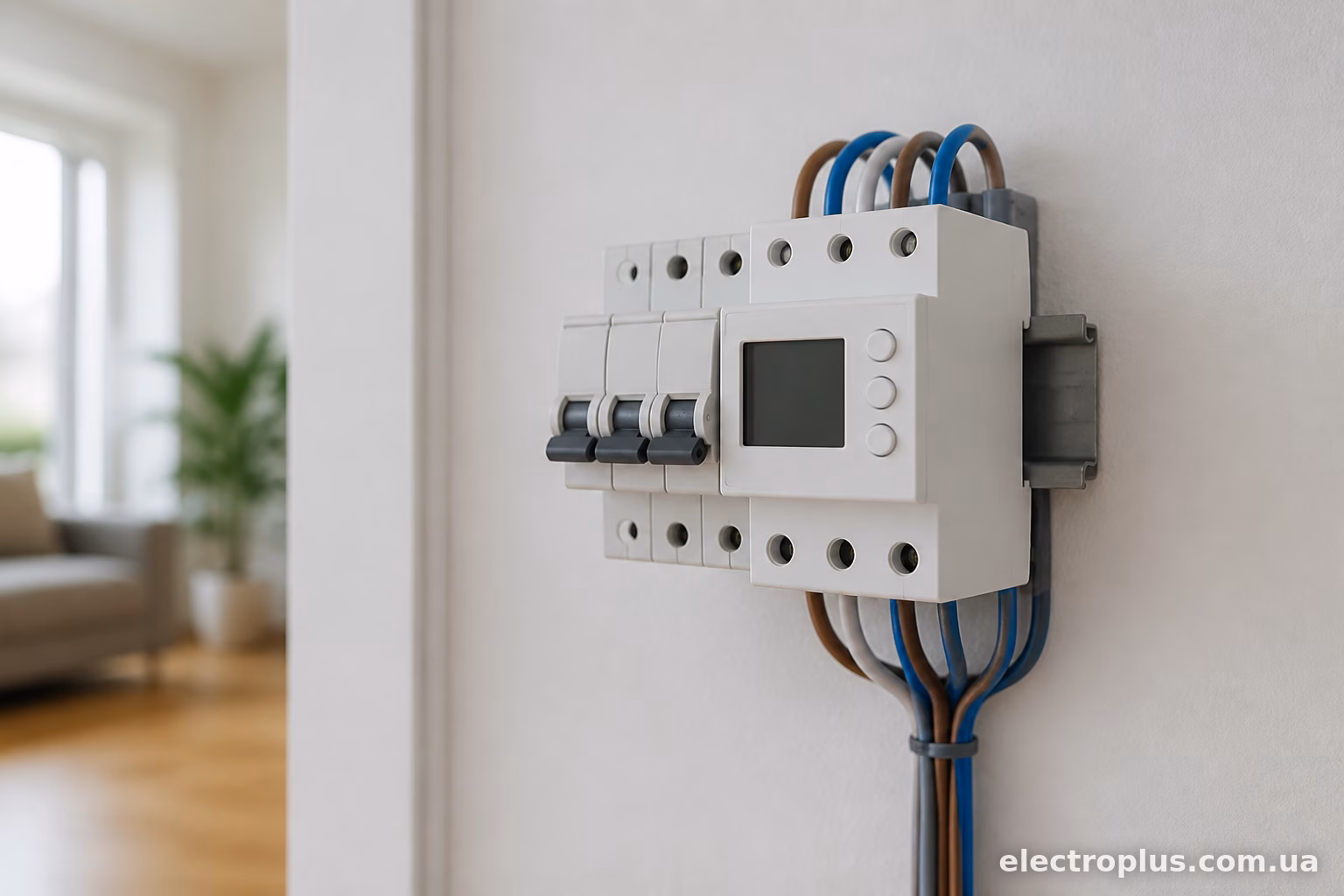

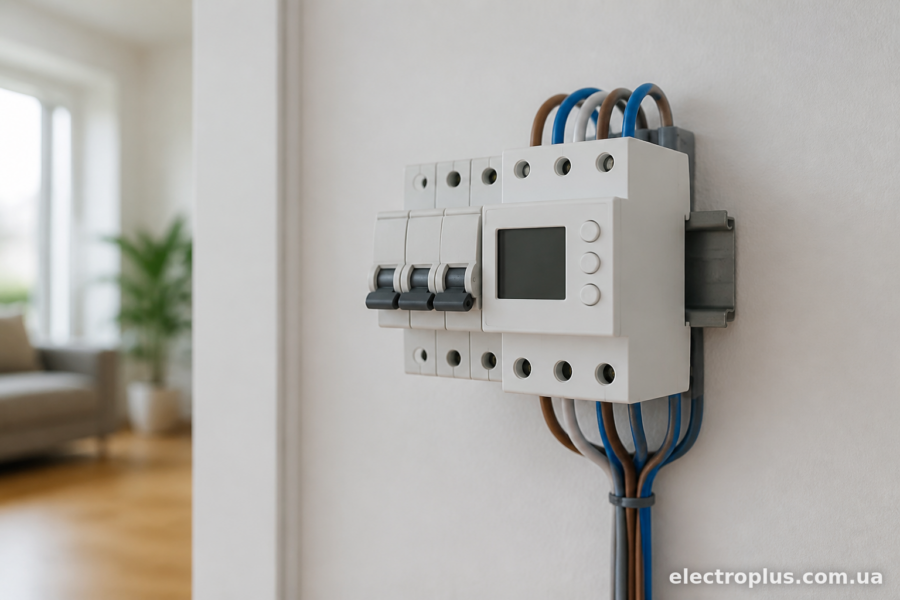

Нижня межа: скільки ставити реально
Тут все залежить від типу навантаження.
Для звичайної побутової техніки — телевізори, зарядки, освітлення, дрібна електроніка — нижню межу можна тримати в районі 175-180В. Більшість такої техніки нормально працює навіть при 170В, хоча довготривала робота на такому мінімумі скорочує ресурс блоків живлення.
Для холодильників, кондиціонерів і будь-якої техніки з компресором нижню межу краще піднімати до 195-200В. Компресор — штука вибаглива. При заниженій напрузі пусковий струм зростає, обмотки грітимуться сильніше, і рано чи пізно це закінчиться згорілим пускозахисним реле або й самим компресором. Знаю випадок, коли власник тримав нижню межу 170В “щоб не відключалось часто” — холодильник пропрацював два роки і компресор клинить. Ремонт коштував дорожче, ніж саме реле напруги.
Для насосних станцій і свердловинних насосів — аналогічно, 195-200В мінімум. Двигун насоса на заниженій напрузі працює на межі, гріється, а якщо ще й фаза просідає під навантаженням — це вже пряма дорога до заміни обмотки.
Якщо у вас в будинку є газовий котел з електронікою (а зараз майже всі такі), для нього нижня межа 195-210В — це вже не перестраховка, а необхідність. Плати керування котлів дуже чутливі саме до провалів напруги, набагато більше, ніж до перевищення.
Верхня межа: де небезпека сильніша
З перевищенням напруги ситуація навіть серйозніша, ніж з заниженням. Провал напруги просто змушує технику працювати гірше або відключатись. Перевищення — це пряма загроза спалити щось миттєво.
Стандартна верхня межа для більшості випадків — 240-245В. Це трохи вище номінальних 230В, з запасом на нормальні коливання мережі, але без ризику.
Якщо у вас стара мережа з відомими стрибками (наприклад, сусід з потужним зварювальним апаратом чи циркулярною пилою іноді “смикає” напругу вгору при вимкненні навантаження), верхню межу варто знижувати до 235В. Так, реле спрацьовуватиме частіше, зате техніка залишиться цілою.
Для особливо цінної електроніки — сервери, дорога аудіоапаратура, медичне обладнання вдома — деякі ставлять верхню межу навіть 230-232В. Це вже жорсткий режим, реле буде реагувати на найменші стрибки, але для такої техніки це виправдано.
Верхню межу вище 250В я б не радив ставити нікому, навіть якщо мережа “нібито стабільна”. Стрибки напруги при обриві нуля на підстанції (а це в Україні трапляється, на жаль, регулярно) можуть підняти напругу до 380В за лічені секунди. Чим нижче виставлена верхня межа — тим швидше реле відреагує і відключить лінію до того, як згорить щось дороге.

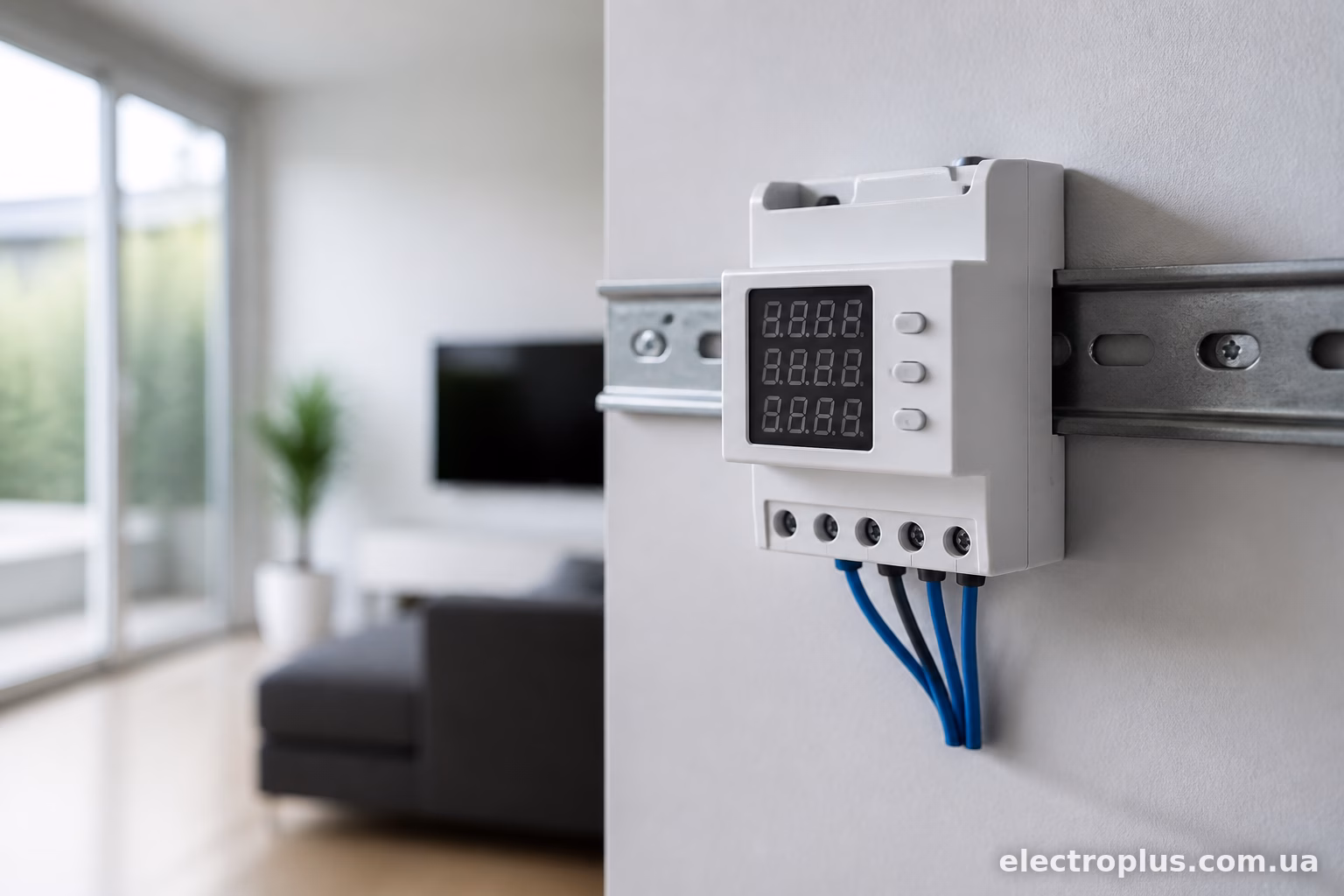

Затримка повторного включення
Окремо варто сказати про параметр затримки — це не межа напруги, але напряму пов’язаний з правильною роботою реле. ZUBR D40 дозволяє налаштувати час, через який прилад знову подасть напругу після того, як вона повернулась у нормальний діапазон.
Заводська затримка зазвичай 180 секунд (3 хвилини). Це зроблено не просто так — компресори холодильників і кондиціонерів не можна вмикати одразу після відключення, їм потрібен час на вирівнювання тиску фреону. Якщо зменшити затримку до 10-20 секунд “щоб швидше запрацювало”, ви ризикуєте вбити компресор буквально за кілька циклів.
Для звичайної електроніки без компресорів затримку можна скоротити до 30-60 секунд, це не критично.
Приклад типових налаштувань для різних ситуацій
Для квартири в місті зі стабільною мережею (нова багатоповерхівка, нещодавно реконструйована підстанція):
нижня межа — 185В, верхня — 245В, затримка — 60-120 секунд.
Для приватного будинку в селі зі старою мережею і компресорною технікою:
нижня межа — 200В, верхня — 235-240В, затримка — 180 секунд.
Для дачі, де підключена в основному примітивна техніка (лампочки, чайник, дрібна побутова електроніка) і немає холодильника чи насоса:
нижня межа — 170-175В, верхня — 250В, затримка — 30 секунд.
Ці цифри — не догма, а орієнтир. Реальну картину дає лише спостереження за конкретною мережею протягом тижня-двох. У ZUBR D40 є функція запам’ятовування останніх параметрів напруги — можна подивитись, в яких межах реально коливається напруга у вашій мережі, і вже виходячи з цього коригувати пороги.

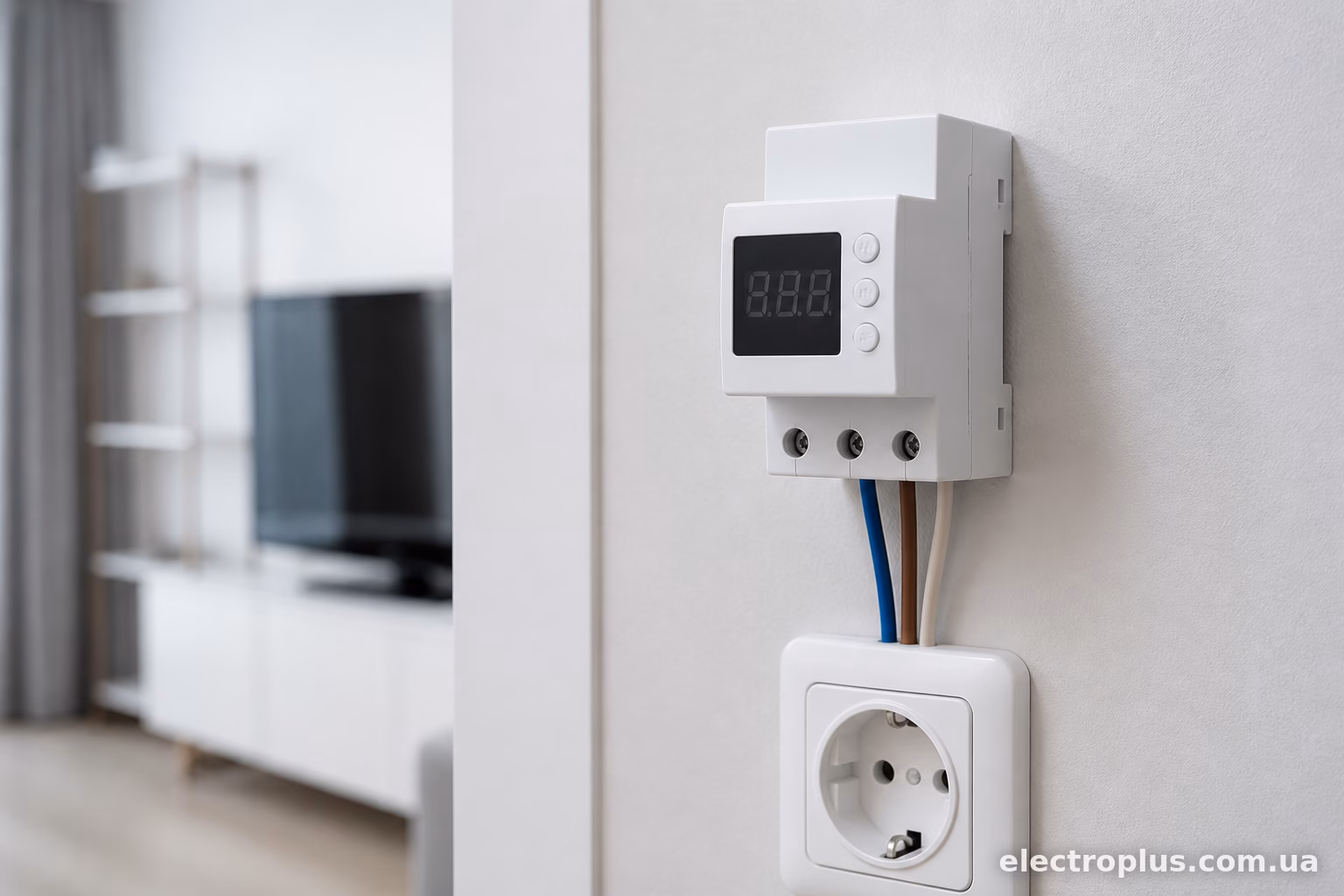

Типові помилки при налаштуванні
Найчастіша помилка — ставити занадто вузький діапазон “про всяк випадок”, наприклад 210-230В. Здається логічним: чим вужче, тим безпечніше. На практиці це призводить до того, що реле спрацьовує по кілька разів на день навіть при нормальних коливаннях мережі, а часті цикли включення-виключення самі по собі шкодять техніці не менше, ніж помірні стрибки напруги.
Друга помилка — плутати межі для різного навантаження. Якщо на одну лінію через реле підключені і холодильник, і освітлення, доводиться орієнтуватись на найвибагливіший прилад. У такому випадку логічніше рознести навантаження на дві лінії з двома реле — одне з жорсткими межами для чутливої техніки, друге м’якше для освітлення й розеток загального призначення.
Третя помилка — ігнорувати затримку включення, ставлячи мінімальне значення. Це якраз той момент, коли економія кількох хвилин очікування коштує тисячі гривень на ремонт компресора.
Коротко про головне
ZUBR D40 — гнучкий прилад, і саме тому налаштування “з коробки” рідко бувають оптимальними для конкретного будинку. Нижню межу варто піднімати вище заводських 160В, якщо в мережі є компресорна техніка чи чутлива електроніка — орієнтир 195-200В. Верхню межу безпечніше тримати в діапазоні 235-245В, не піднімаючи вище 250В навіть при “стабільній” на перший погляд мережі. А затримку повторного включення краще не чіпати або збільшувати, ніж зменшувати — особливо якщо в будинку є холодильник чи кондиціонер.
