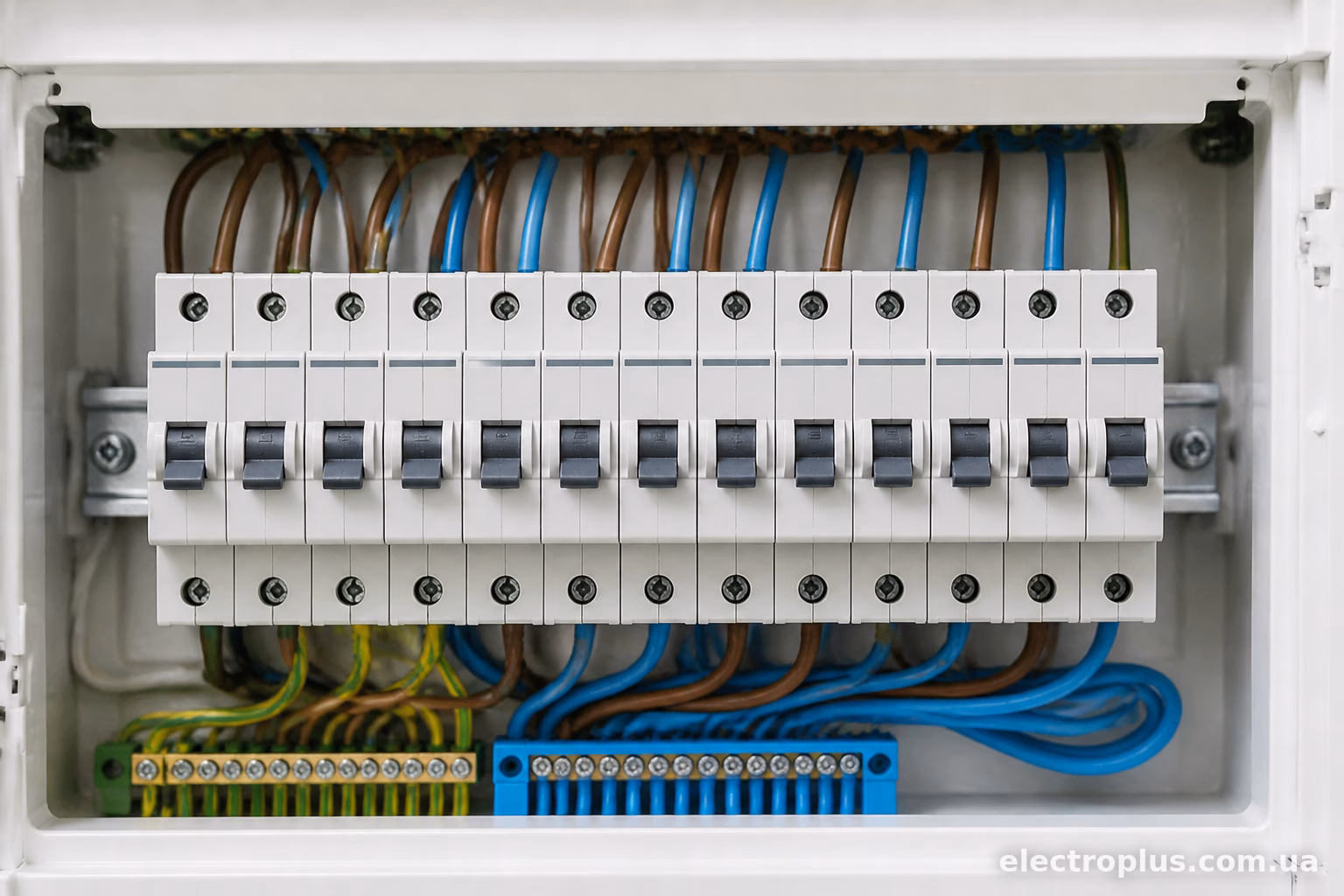

Автомат C16 розрахований на номінальний струм 16 А. При напрузі 220 В це приблизно 3,5 кВт тривалого навантаження. Цифра орієнтовна, бо залежить від температури, якості контактів і того, наскільки автомат новий чи вже “втомлений” роками роботи.
Літера C у назві — це не про потужність, а про час і кратність спрацювання при перевантаженні. Саме тому плутанина виникає постійно: люди думають, що B16 і C16 — це просто різні виробники, а насправді різниця принципова.
Що означає літера C
Крива C означає, що автомат вимикається миттєво (за частки секунди) при струмі в 5–10 разів більшому за номінал. Для C16 це діапазон 80–160 А.
Навіщо такий запас? Через пускові струми. Коли вмикається двигун холодильника, дриль чи болгарка, у перші мілісекунди споживання струму стрибає в 5-7 разів вище робочого. Автомат з кривою B (спрацьовує вже при 3-5-кратному перевищенні) в такій ситуації вибиватиме постійно, навіть якщо реальне навантаження в межах норми.
C16 витримує ці кидки і не реагує на них як на аварію. А от при справжньому короткому замиканні чи тривалій перевантаженості він все одно спрацює — просто трохи пізніше, ніж B-автомат.

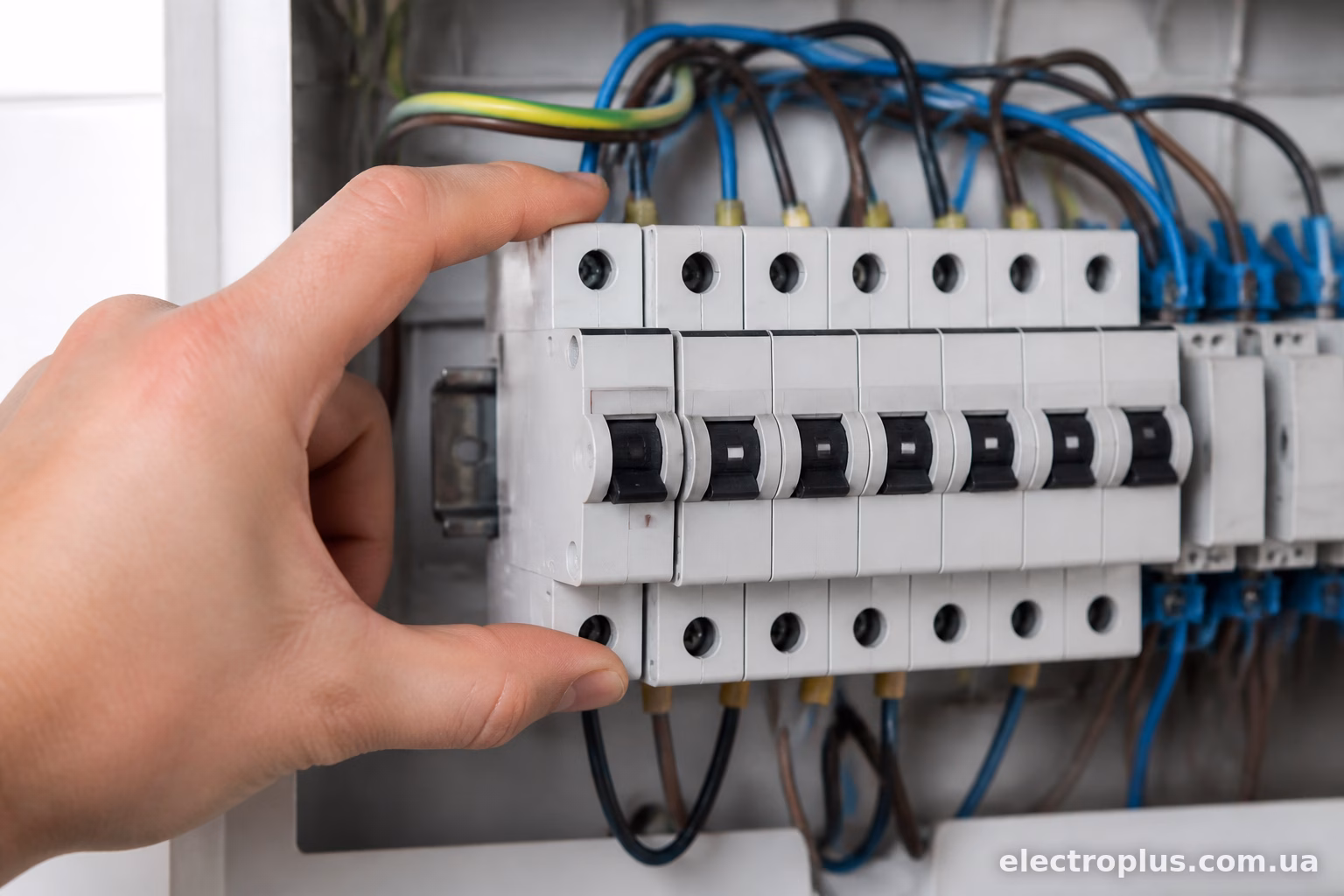

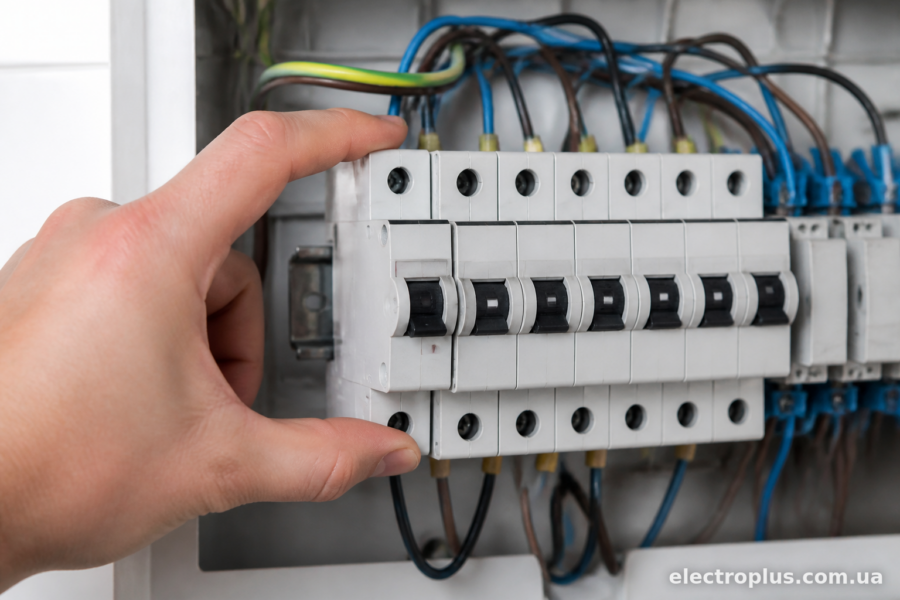

Скільки ватт можна підключити
Рахуємо за формулою P = U × I.
Для однофазної мережі 220 В:
16 А × 220 В = 3520 Вт
На практиці закладають запас 20-30%, тому реальна безпечна межа — близько 2800-3000 Вт постійного навантаження. Це не тому що автомат “бракований”, а тому що дроти, розетки та сам механізм автомата гріються при тривалій роботі на межі номіналу.
Для трифазної мережі 380 В картина інша:
16 А × 380 В × √3 ≈ 10,5 кВт
Тут йдеться про сумарну потужність по трьох фазах, а не про одну лінію.
Приклади реального навантаження
Щоб зрозуміти, що таке 3,5 кВт на практиці, ось типові побутові прилади:
- чайник електричний — 1,8-2,2 кВт
- мікрохвильова піч — 1-1,5 кВт
- праска — 1,5-2,2 кВт
- пилосос — 1,2-2 кВт
- фен — 1,5-2 кВт
- бойлер (водонагрівач) — 1,5-3 кВт
Якщо на одній лінії з автоматом C16 стоїть чайник і одночасно працює мікрохвильовка — це вже 3-3,7 кВт. Автомат може почати грітися або взагалі вибити, особливо якщо мережа стара і напруга просідає.
Тому на кухні часто ставлять окремі лінії під духовку, бойлер і плиту — кожну на свій автомат, а не намагаються завести все через одну групу розеток з C16.

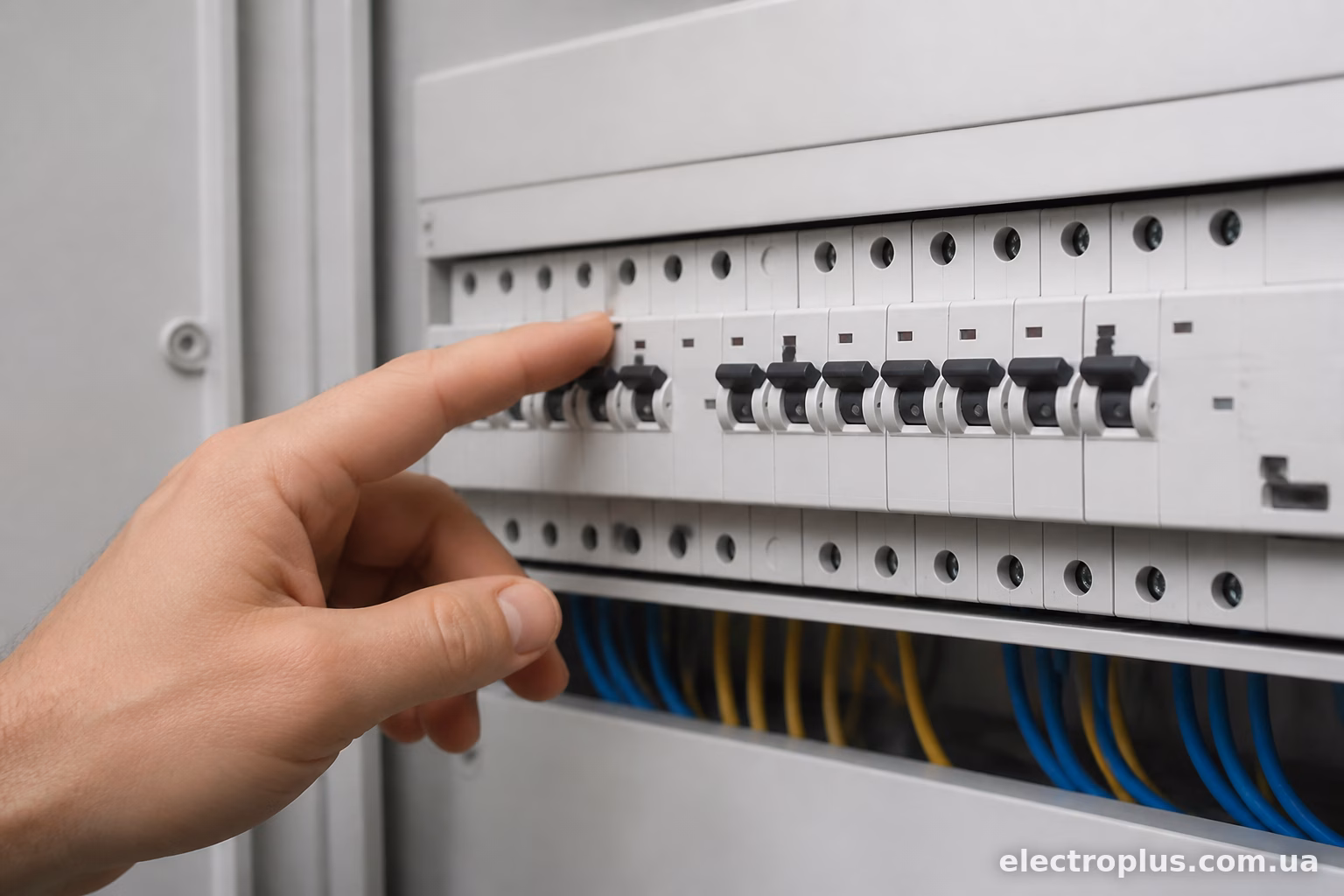

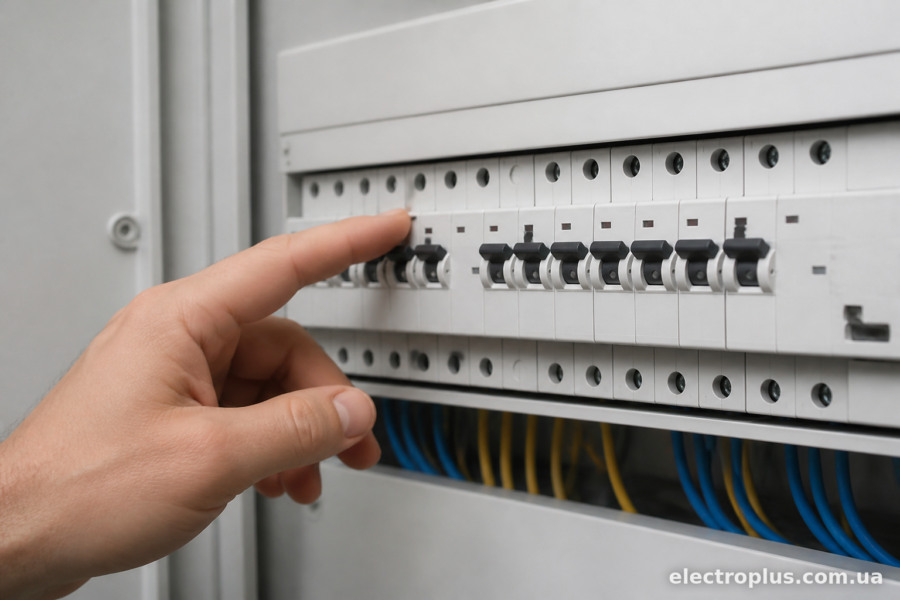

Чому автомат вибиває, хоча навантаження менше номіналу
Це найчастіша скарга, з якою звертаються до електриків. Причин зазвичай кілька:
Слабкий контакт у клемі. Автомат грінеться не через струм, а через поганий притиск дроту. Опір зростає, тепло накопичується, спрацьовує теплове реле — навіть якщо реальне навантаження 1,5 кВт.
Старий автомат втратив характеристики. Пластик деформується, пружини слабшають, і поріг спрацювання зміщується в меншу сторону. Автомату 10-15 років може вибивати вже при 10-12 А замість заявлених 16.
Одночасний пуск кількох приладів з двигунами. Холодильник, кондиціонер і насос стартують одночасно — сумарний пусковий струм перевищує навіть 10-кратний запас C-кривої.
Погана якість самого автомата. На ринку багато автоматів, які маркуються як C16, але по факту витримують менше. Особливо це стосується безіменних китайських виробників без нормальної сертифікації.
Коли ставити C16, а коли шукати інший номінал
C16 — стандартний вибір для групи розеток у житловій квартирі. Кухня, вітальня, спальня — звичайні побутові прилади без потужних двигунів чудово працюють з таким автоматом.
Для освітлення часто ставлять менший номінал — C10 або навіть C6, бо навантаження там мінімальне і немає сенсу переплачувати за захист, розрахований на більший струм.
Для потужної техніки з двигунами (насоси, компресори, деякі кондиціонери) іноді краще взяти D-криву — вона витримує ще більші пускові струми, до 10-20-кратного перевищення номіналу.
Якщо плануєте підключати варочну поверхню чи духовку окремою лінією, там вже може знадобитися C25 або C32, залежно від потужності приладу. Просто рахуйте: духовка на 3,5 кВт вже сама по собі забирає весь ресурс C16, і додати туди щось інше не вийде.

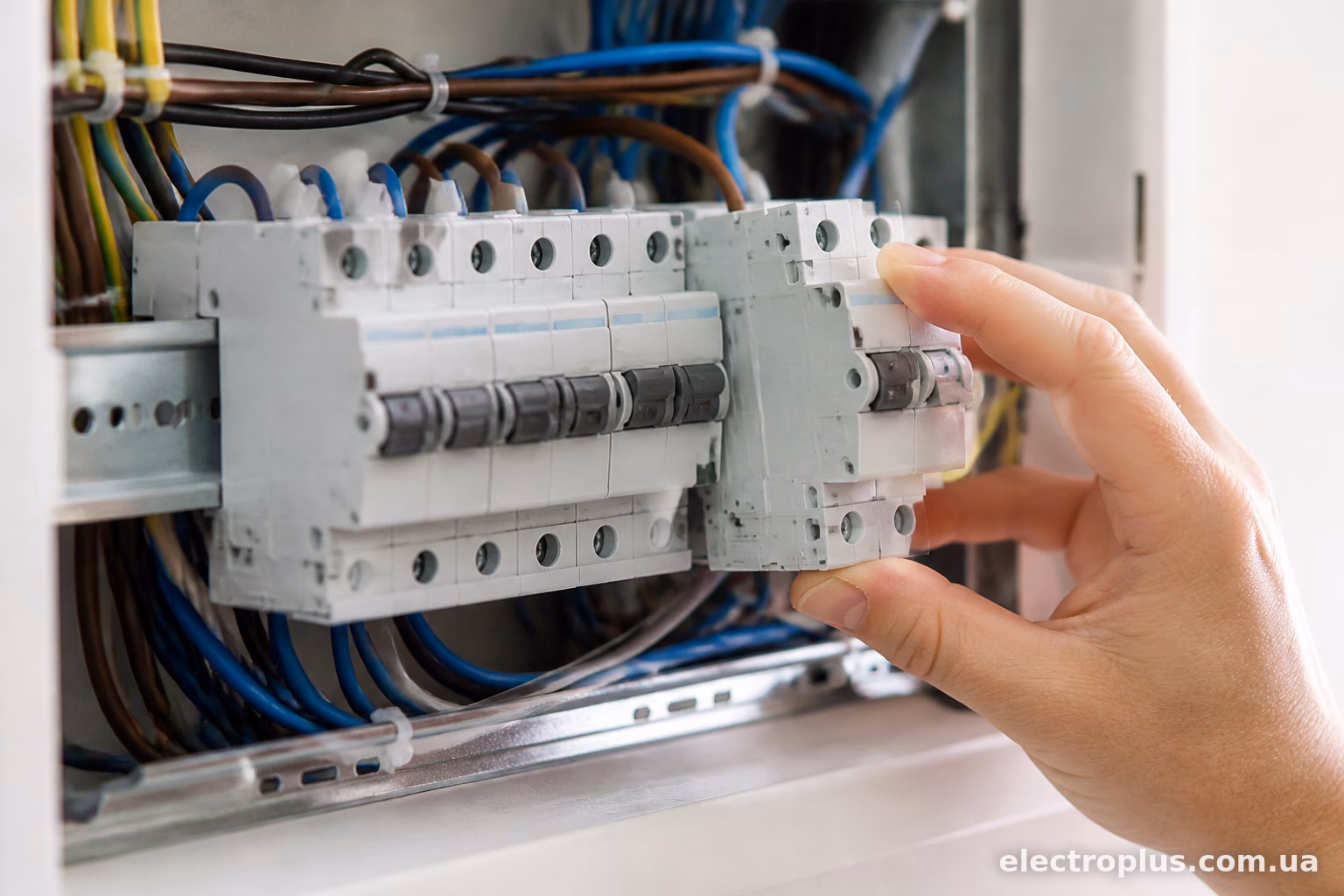

Автомат C16 і переріз кабелю
Номінал автомата підбирають під переріз проводки, а не навпаки. Для C16 стандартно використовують мідний кабель перерізом 2,5 мм². Такий переріз витримує тривалий струм до 25-27 А (залежно від способу прокладки), тому запас є.
Якщо поставити C16 на дріт 1,5 мм² — це вже небезпечно. Кабель почне грітися раніше, ніж спрацює автомат, бо 1,5 мм² розрахований на 16-19 А в кращому випадку, і без запасу міцності.
Тому при заміні старої проводки завжди дивляться на зв’язку: переріз кабелю → номінал автомата → характеристика (B, C чи D) залежно від типу навантаження.
Типова помилка при виборі
Часто ставлять автомат “з запасом”, думаючи що чим більший номінал — тим безпечніше. Це неправильно. Автомат захищає не прилад, а проводку від перегріву.
Якщо на дроті 2,5 мм² поставити C25 замість C16, кабель може перегрітися і почати плавитися задовго до того, як автомат відреагує на перевантаження. У гіршому випадку це закінчується пожежею проводки в стіні, яку ніхто не побачить, поки не стане пізно.
Тому номінал автомата завжди підбирають під переріз кабелю, а не під потужність приладів, які плануєте підключати. Якщо потрібно більше потужності — спочатку міняють кабель на товщий, а вже потім ставлять автомат з відповідним номіналом.
—
C16 — робочий стандарт для більшості побутових ліній у квартирі чи будинку. Він витримує близько 3,5 кВт тривалого навантаження в однофазній мережі і спокійно переносить пускові струми побутової техніки завдяки C-кривій. Головне — не перевантажувати одну групу розеток кількома потужними приладами одночасно і стежити за якістю контактів у щитку. Якщо автомат почав вибивати без видимої причини — це привід перевірити клеми та стан самого механізму, а не одразу міняти на більший номінал.
