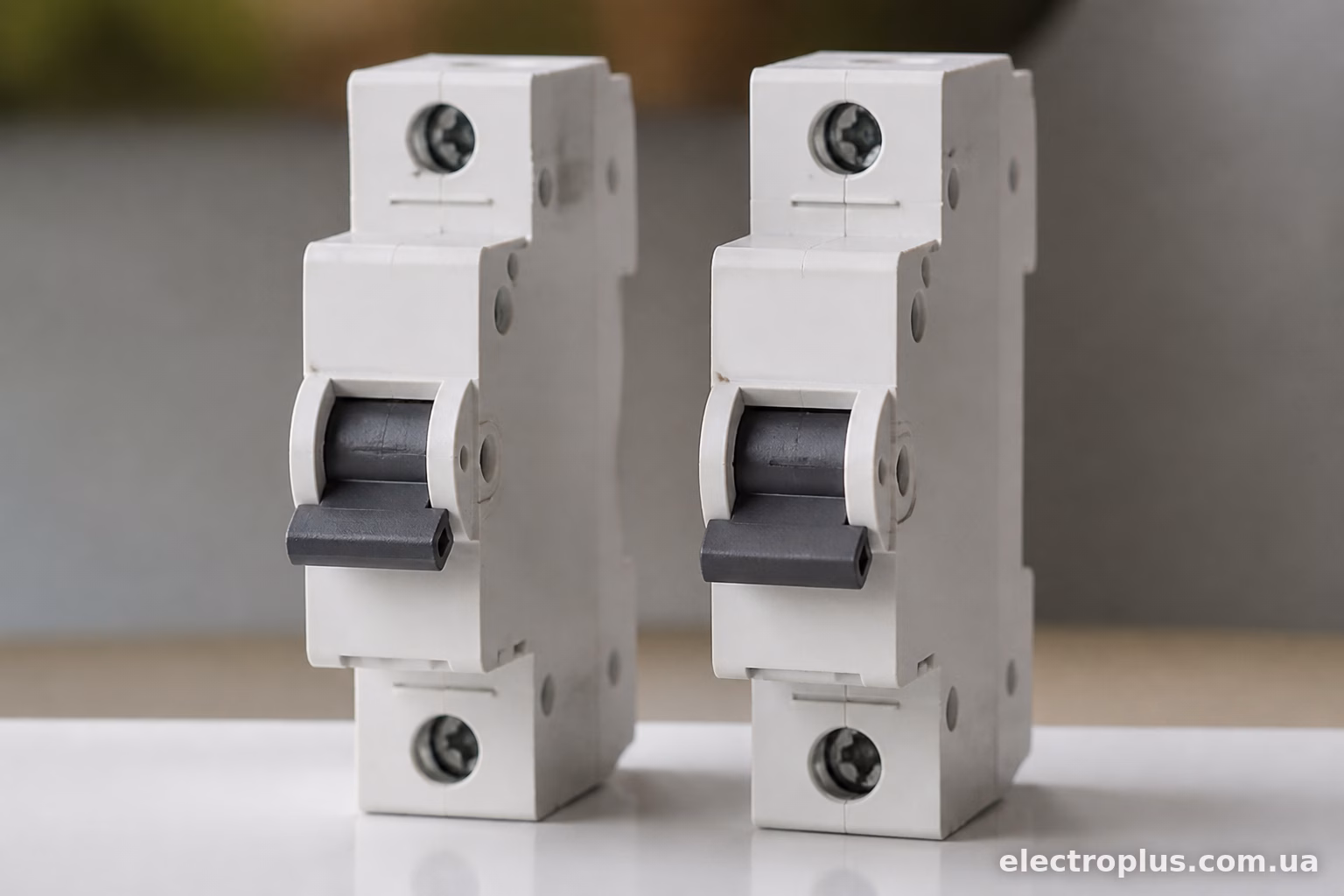

Чим відрізняється автомат C16 від B16

Різниця між автоматами C16 і B16 — не в номінальному струмі, як багато хто думає. Обидва розраховані на 16 ампер, і саме тому людей часто плутає ця схожість. Насправді все залежить від літери перед цифрою — вона показує характеристику розчеплення, тобто наскільки швидко автомат спрацює при перевантаженні або короткому замиканні.

Якщо коротко: B16 спрацьовує при меншому пусковому струмі, C16 — витримує більший стрибок перед тим, як відключитись. Але щоб зрозуміти, чому це важливо на практиці, варто розібратись трохи глибше.

Що означає літера перед номіналом

На корпусі кожного автомата вказано щось на кшталт “C16” або “B16”. Цифра — це номінальний струм, на який розрахований апарат у тривалому режимі. Літера — це так звана крива відключення, вона показує кратність струму спрацювання електромагнітного розчіплювача (того, що реагує миттєво, на коротке замикання).

Для побутових автоматів найчастіше зустрічаються три типи:

B — спрацьовує при перевищенні номіналу в 3–5 разів;
C — спрацьовує при перевищенні в 5–10 разів;
D — спрацьовує при перевищенні в 10–20 разів, використовується рідко, здебільшого для потужних двигунів.

Тобто автомат B16 вирубиться, якщо через нього піде струм 48-80А (це 3-5 номіналів), а C16 витримає до 160А і лише тоді спрацює.

Автомат B16 — де його ставлять

Крива B — найчутливіша з поширених. Вона реагує швидко навіть на невеликий стрибок струму. Через це B16 ідеально підходить для навантажень без пускових струмів — тобто там, де немає різкого скачка при вмиканні.

Класичний приклад — освітлення. Лампочки, навіть енергозберігаючі, майже не дають пускового струму, тому автомат з характеристикою B там працює коректно і захищає лінію максимально чутливо.

Також B16 часто ставлять на розетки в квартирах старого фонду, де проводка вже давно і небагато можна навантажити без ризику. Чутливий автомат тут — це додаткова підстраховка від перевантаження застарілого кабелю.

Мінус у тому, що на лінії з потужним обладнанням (холодильник, пральна машина, дриль) B16 може вибивати “на рівному місці” — просто через пусковий струм двигуна, який на долю секунди перевищує номінал у 4-5 разів. Людина думає, що щось зламалось, а насправді автомат просто занадто чутливий для цього навантаження.

Автомат C16 — де він доречніший

Крива C розрахована саме на обладнання з пусковими струмами. Двигуни, компресори, зварювальні апарати, потужний інструмент — все це в момент запуску споживає в рази більше струму, ніж у робочому режимі. Якщо поставити туди B16, він буде вибивати щоразу при спробі увімкнути обладнання.

C16 найчастіше ставлять на:

лінії з кондиціонерами;
насосні станції та свердловинні насоси;
холодильне обладнання;
розетки в гаражі чи майстерні, де підключається інструмент;
групу для пральної машини (хоча тут думки електриків розходяться, дехто ставить і B).

На практиці в квартирах C16 — це майже стандарт для розеткових груп загального призначення, тому що сучасна побутова техніка (мікрохвильовки, чайники, пилососи) дає невеликий пусковий струм, і B-характеристика там може спрацьовувати хибно.

Приклад із реального життя

Був випадок — людина скаржилась, що автомат на кухні вибиває щоразу при вмиканні мультиварки разом з чайником. Стояв B16. Замінили на C16 — проблема зникла повністю, хоча номінал лишився той самий, 16А. Просто підвищили поріг чутливості до пускових стрибків.

Зворотна ситуація теж трапляється: на лінії освітлення стояв C16 замість B16, і при короткому замиканні в патроні лампи автомат довго “думав” перед відключенням — струм короткого замикання не досягав потрібної кратності для миттєвого спрацювання через велику довжину лінії й опір проводки. Захист працював, але з затримкою, що не дуже добре для безпеки.

Як обрати між B16 і C16 на практиці

Головне правило простое: дивись на характер навантаження.

Якщо лінія живить чисто активне навантаження без двигунів — освітлення, обігрівачі, електричні плити (без компресорів) — сміливо береш B. Це найчутливіший захист, і для такого обладнання зайва чутливість тільки на користь.

Якщо на лінії є щось з двигуном, компресором чи трансформатором — вибирай C. Це стосується практично всіх розеткових груп у сучасній квартирі, тому що ніколи наперед не знаєш, що саме туди підключать — можливо, завтра купите потужний пилосос або кондиціонер.

Для гаражів, майстерень, ліній з інструментом — теж C, а іноді навіть D, якщо обладнання дуже потужне (наприклад, зварювальний апарат чи компресор для фарбування).

Чи можна ставити C замість B “про всяк випадок”

Технічно — так, і багато електриків так і роблять, ставлять скрізь C16 для універсальності. Але тут є нюанс із безпекою: чим вища кратність спрацювання, тим більший струм короткого замикання має протекти лінією, перш ніж автомат відключиться. На довгих лініях з тонким перерізом кабелю це може призвести до того, що при слабкому короткому замиканні (наприклад, через високий перехідний опір у місці пошкодження) автомат просто не встигне спрацювати вчасно, і кабель почне грітись.

Тому заміна B на C — не завжди нейтральна дія. Для коротких ліній з нормальним перерізом кабелю різниця несуттєва, а от на довгих трасах варто прораховувати струм короткого замикання в кінці лінії й перевіряти, чи достатньо його для спрацювання обраного автомата.

Таблиця для швидкого порівняння

| Параметр | B16 | C16 |

|—|—|—|

| Номінальний струм | 16А | 16А |

| Поріг миттєвого спрацювання | 48–80А (3-5×) | 80–160А (5-10×) |

| Типове застосування | освітлення, старі мережі | розетки, техніка з двигунами |

| Чутливість до пускових струмів | висока (хибні спрацювання) | низька |

| Швидкість реакції на слабке КЗ | вища | нижча |

По суті, вибір між B16 і C16 — це баланс між чутливістю і стабільністю роботи. Немає універсально “кращого” варіанту, є правильний вибір під конкретне навантаження. Якщо сумніваєтесь — дивіться, що саме підключається до лінії, і від цього відштовхуйтесь, а не від того, який автомат лежить у магазині дешевше чи в наявності.
