Чому гріється електричний кабель під навантаженням

Кабель гріється завжди, коли по ньому тече струм — це фізика, а не несправність. Провідник має опір, і частина енергії перетворюється в тепло за законом Джоуля-Ленца. Питання не в тому, чи гріється кабель, а наскільки сильно і чи це в межах норми. Теплий на дотик провід — це нормально. Гарячий настільки, що не можна тримати руку більше секунди — вже проблема, і досить серйозна.

Розберемось, чому так відбувається і коли пора хвилинувати.

Занижений переріз — причина №1

Найчастіше кабель гріється тому, що його переріз просто не розрахований на те навантаження, яке через нього йде. Класична ситуація: у квартирі колись була проводка на лампочки та радіо, а зараз туди підключили кондиціонер, бойлер і духову шафу. Провід залишився старий — 1.5 мм², а навантаження виросло в рази.

Для орієнтиру, скільки струму витримує мідний кабель залежно від перерізу (при прокладці відкрито):

1.5 мм² — до 19 А (приблизно 4 кВт для однофазної мережі)
2.5 мм² — до 27 А (близько 5.5 кВт)
4 мм² — до 38 А (приблизно 8 кВт)
6 мм² — до 46 А

Ці цифри орієнтовні і залежать від способу прокладки — в трубі, в стіні, в гофрі показники нижчі процентів на 20-30. Якщо на лінію 1.5 мм² повісити бойлер на 3.5 кВт плюс ще пару розеток з навантаженням — кабель буде гарячим постійно, і рано чи пізно ізоляція почне деградувати.

Погані контакти — друга за популярністю причина

Кабель сам по собі може бути ідеальним, а гріється не жила, а місце з’єднання. Скрутка, клема, контакт в розетці чи автоматі — там, де опір з якихось причин вищий за норму, там і виникає локальний нагрів. Причому часто нагрівається не сам провід по всій довжині, а конкретна точка — розетка, розподільна коробка, клемник у щиті.

Типові причини поганого контакту:

скрутка мідь-алюміній без перехідних гільз (класика радянських будинків, досі трапляється);
недотягнутий гвинт в клемній колодці — з часом контакт послаблюється сам по собі через вібрацію та температурні розширення;
окислена поверхня жили — особливо характерно для алюмінію, який швидко покривається оксидною плівкою з дуже високим опором;
багатожильний провід, вставлений у клему без наконечника — окремі жилки пружинять, і затягнутий гвинт тримає не всі волокна однаково.

Я не раз бачив, як розетка обвуглюється зсередини саме через слабкий контакт, хоча кабель до неї підходив цілком нормального перерізу. Струм проходить через мікроскопічну точку дотику, там виникає опір, і ця точка розігрівається до сотень градусів локально, поки корпус розетки не почне плавитись.

Перевантаження лінії кількома споживачами одночасно

Окрема історія — коли переріз кабелю вроджено відповідає нормі, але на одну лінію повісили забагато техніки одночасно. У кухні це особливо актуально: чайник, мікрохвильовка, мультиварка і витяжка на одній групі розеток — сумарний струм може вийти за межі того, що кабель здатний тримати довго без нагріву.

Автомат в щиті в такому випадку теж повинен би спрацювати, якщо струм перевищує номінал. Але якщо автомат підібраний неправильно — наприклад, стоїть на 25А замість 16А для лінії з кабелем 2.5 мм² — він не захистить кабель вчасно, і той буде гріється в режимі постійного перевантаження, поки ізоляція не почне тріскатись чи плавитись.

Кабель у гофрі, пучку або без вентиляції

Теплообмін теж має значення. Один і той самий кабель у відкритому просторі гріється менше, ніж у гофротрубі, замурованій у стіну без жодного зазору. Тепло просто нікуди відводити.

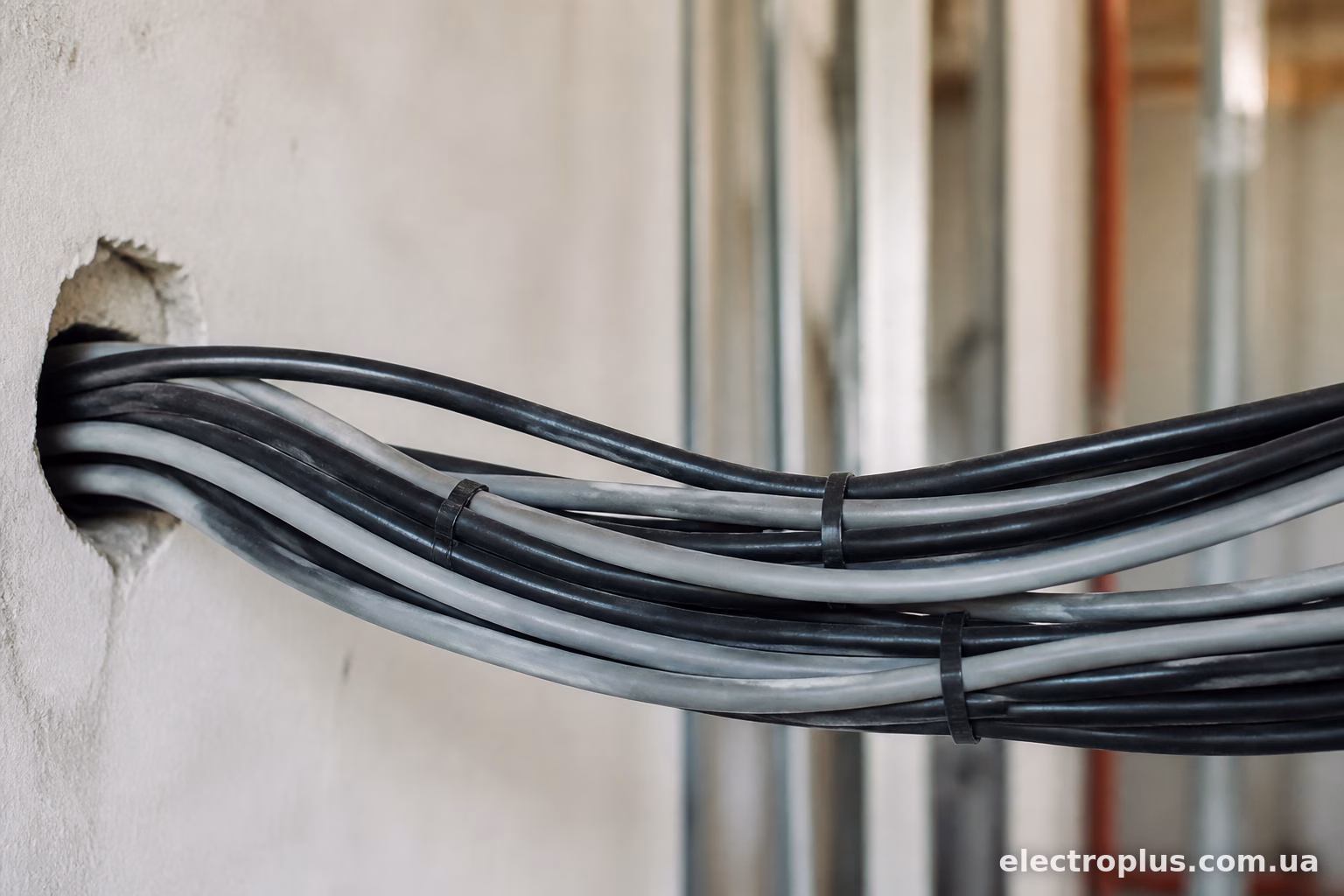

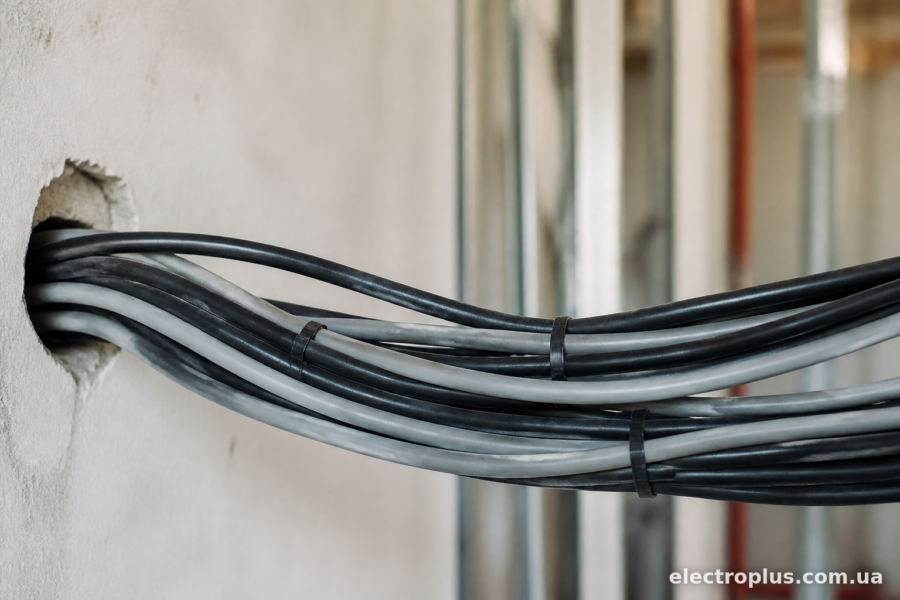

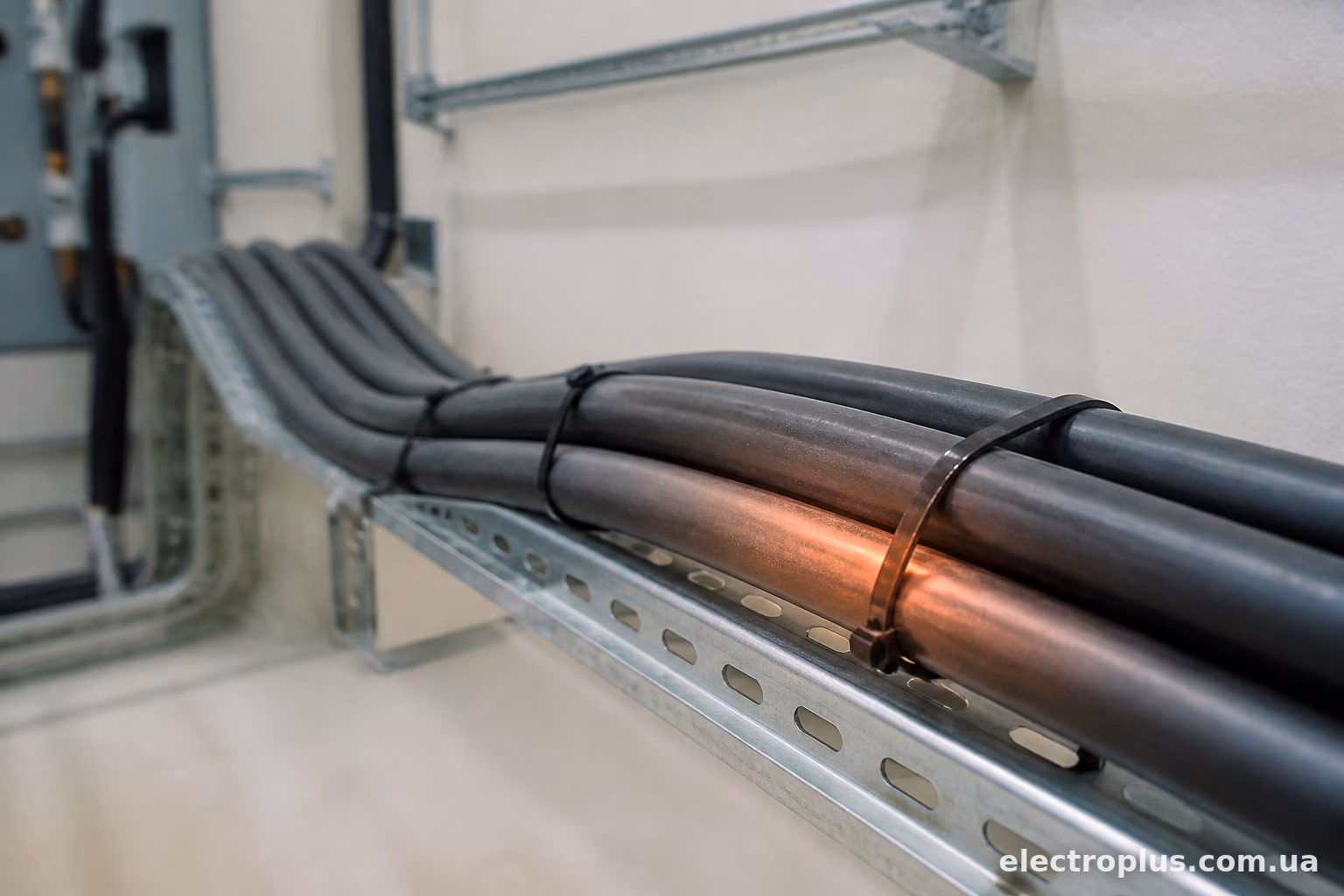

Ще гірше, коли кілька силових кабелів прокладені щільним пучком — кожен гріє сусідній, і сумарна температура всередині пучка може бути на 15-20 градусів вища, ніж якщо той самий кабель проклали окремо. Виробники якраз тому й дають знижуючі коефіцієнти для групової прокладки — і на практиці ці коефіцієнти краще не ігнорувати, особливо для потужних ліній на кухню чи бойлер.

Старий алюмінієвий кабель

Алюмінієва проводка сама по собі гірше тримає навантаження, ніж мідна того ж перерізу — приблизно на одну ступінь нижче за струмом. Плюс алюміній із часом “тече” в місцях з’єднань — метал повільно деформується під тиском гвинта клеми, контакт слабшає, з’являється мікро-іскріння, і от вам вже локальний нагрів там, де п’ять років тому все було нормально.

Якщо у квартирі стара алюмінієва проводка ще з 70-80-х — це вже сам собою фактор ризику, навіть без явного перевантаження.

Неякісний кабель — занижена мідь

На жаль, трапляється і банальна підробка. Кабель маркований як переріз 2.5 мм², а по факту мідної жили там на 1.8-2 мм². Такий кабель зовні виглядає нормально, коштує трохи дешевше за оригінал, але при заявленому навантаженні буде гріється значно сильніше, ніж повинен.

Перевірити це на око складно, хіба що зважити метр кабелю і порівняти з довідковими значеннями ваги для заявленого перерізу — виробники типу ЗЗКМ, Інтеркабель, Warm Cable вказують такі дані у своїх каталогах.

Як зрозуміти, що нагрів вже небезпечний

Теплий кабель — нормально. Ознаки, що щось не так:

ізоляція стала м’якою, липкою, змінила колір;
відчувається запах паленої пластмаси біля розетки чи щитка;
автомат чи розетка гарячі настільки, що некомфортно тримати руку;
на кабелі з’явились темні плями чи здуття;
автомат періодично вибиває без явної причини — це теж може бути ознакою перегріву в лінії.

Найпростіший спосіб перевірки без спецобладнання — обережно доторкнутись до кабелю чи розетки під навантаженням через 15-20 хвилин роботи потужного приладу. Якщо рука терпить дотик спокійно кілька секунд — все в межах норми. Якщо руку хочеться відсмикнути — треба розбиратись, і краще не відкладати.

Для більш точної діагностики використовують тепловізор — професійні електрики саме так шукають проблемні з’єднання в щитах, не розкручуючи все підряд. Навіть бюджетна теплова камера для смартфона дає непогану картину і показує локальні гарячі точки, які на око непомітні.

Що робити, якщо кабель гріється

Перше — визначити причину, а не просто змінити автомат на більший номінал, сподіваючись, що проблема зникне. Це найгірше рішення — автомат більшого номіналу просто дозволить кабелю гріється ще довше й сильніше, поки не станеться коротке замикання чи пожежа.

Далі за ситуацією: перевірити всі клемні з’єднання і протягнути гвинти, замінити скрутки на клемники WAGO чи опресування гільзами, порахувати сумарне навантаження на лінію і за потреби рознести споживачів по різних групах, а якщо переріз кабелю дійсно недостатній — замінити ділянку проводки на більший переріз. Іноді простіше і дешевше прокласти нову лінію окремо під потужний прилад типу бойлера чи кондиціонера, ніж намагатись врятувати стару.

Нагрів кабелю — це завжди сигнал перевірити систему, а не той момент, коли можна просто почекати і сподіватись, що саме розсмокчеться. Електрика прощає недбалість рідко і не завжди по-доброму.
