Для варильної поверхні потужністю 7 кВт при однофазному підключенні (220-230В) знадобиться автоматичний вимикач на 32А. Це найпоширеніший варіант, який підходить для більшості електричних плит такої потужності. Але тут є нюанси, і про них варто знати до того, як йти в магазин.
Розрахунок номіналу автомата
Все починається з простої формули: I = P / U. Ділимо потужність на напругу і отримуємо струм, на який має бути розрахований захист.
7000 Вт / 220В = 31,8А
Округлюємо в більшу сторону і беремо найближчий стандартний номінал автомата — 32А. Саме такі значення випускають виробники: 16, 20, 25, 32, 40, 50А. Проміжних варіантів типу “30А” в продажу практично не знайти, тож орієнтуємось на існуючу лінійку.
Дехто ставить одразу 40А “про запас” — мовляв, надійніше буде. Насправді це неправильний підхід. Автомат підбирається під переріз кабелю і під реальне навантаження, а не “на всякий випадок”. Якщо взяти автомат з завищеним номіналом, він просто не спрацює вчасно при перевантаженні кабелю, і той почне грітися задовго до спрацювання захисту. Це вже пряма загроза пожежі.

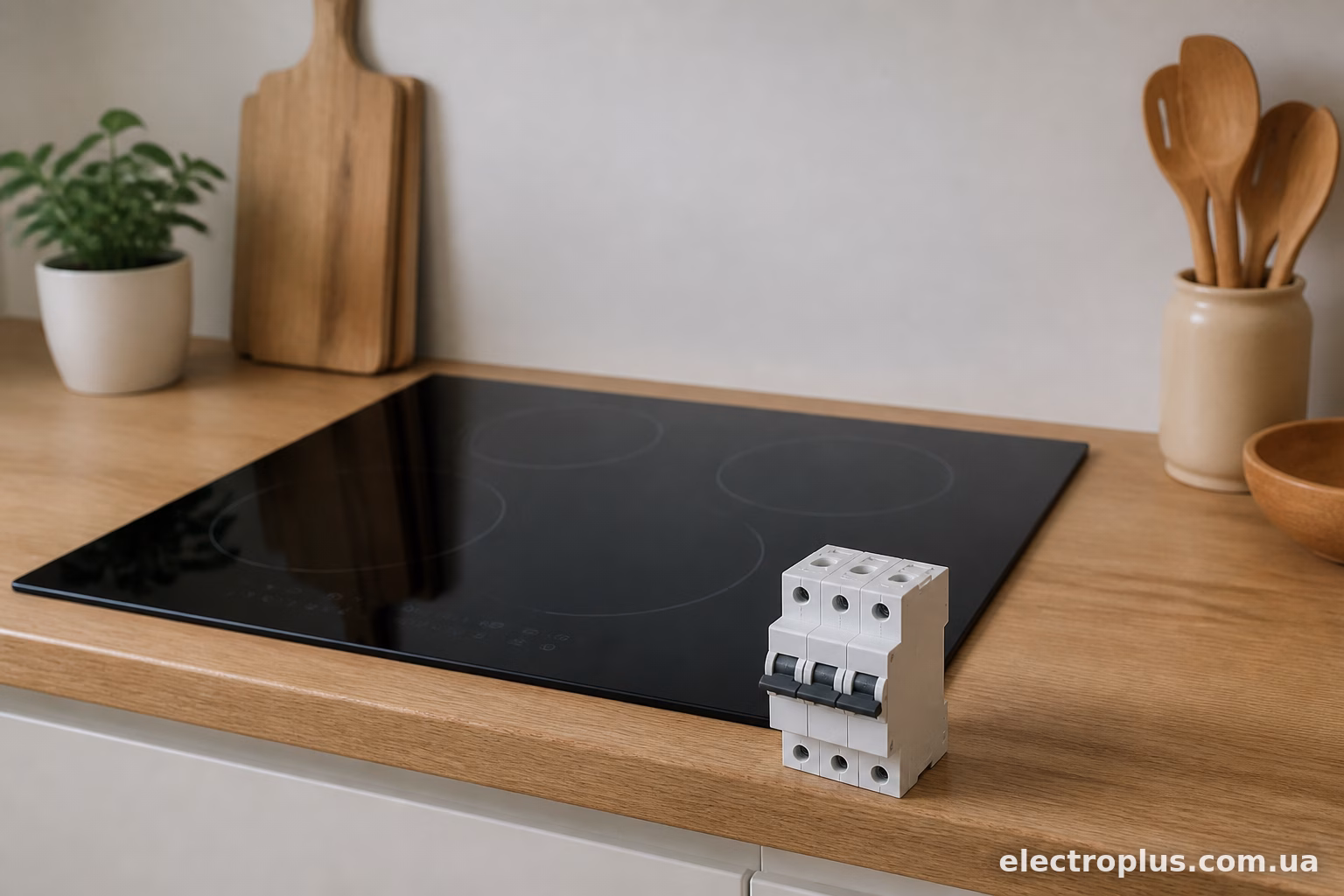

Який переріз кабелю потрібен під 32А
Автомат і кабель — це пара, яка працює разом. Не можна поставити потужний автомат на тонкий провід.
Для мідного кабелю з навантаженням 32А знадобиться переріз щонайменше 4 мм² (за нормами ПУЕ для прокладки в стіні одиночним кабелем). На практиці електрики частіше беруть кабель 6 мм², особливо якщо є хоч якісь сумніви щодо умов прокладки — довга траса, кабель-канал, гурт проводів в одному коробі.
Приклад з реальної практики: якщо тягнути лінію від щитка на кухні довжиною 15-20 метрів, падіння напруги на тонкому кабелі буде відчутним. Плита при повному навантаженні всіх конфорок буде “просідати” по потужності, а сам кабель — грітися сильніше нормативного. Тому для довгих трас краще одразу закладатись на 6 мм², навіть якщо формально вистачило б 4 мм².
Кабель береться мідний, тип ВВГнг-LS (не горить, не поширює полум’я) або аналог. Алюміній для таких потужностей вже давно не використовують — і по нормах небажано, і по практиці ненадійно на з’єднаннях.
Тип характеристики автомата: B чи C
Тут теж є розбіжності серед електриків, хоча правильна відповідь одна.
Варильна поверхня — це переважно активне навантаження. Нагрівальні елементи, індукційні котушки (у випадку індукційної плити) не дають серйозних пускових струмів, як, скажімо, двигун насоса чи компресор холодильника. Тому теоретично підійде характеристика B — вона розрахована на менший пусковий струм і спрацьовує чутливіше.
На практиці ж більшість електриків і навіть виробники обладнання рекомендують характеристику C. Причина проста: сучасні плити з індукцією, з електронним керуванням, з дисплеями та платами можуть давати короткочасні стрибки струму при включенні. Автомат типу B в такому випадку може вибивати без реальної причини — просто через занадто високу чутливість до короткочасних піків.
Характеристика C розрахована на перевантаження в 5-10 разів від номіналу перед спрацюванням, тоді як B — в 3-5 разів. Для побутової техніки на кухні (плита, духовка, посудомийка) C — це стандарт де-факто.
Чи потрібно УЗО або диференціальний автомат
Однозначно так. Кухня — вологе приміщення за визначенням, там завжди є ризик потрапляння вологи на контакти чи корпус техніки. Без захисту від струму витоку ставити потужну плиту — це грати з вогнем в буквальному сенсі.
Варіанта тут два:
- Звичайний автомат 32А тип C + окреме УЗО на 40А з витоком 30мА
- Диференціальний автомат (диффавтомат) 32А C з вбудованим УЗО на 30мА
Другий варіант компактніший — займає менше місця в щитку, один пристрій замість двох. Перший — дешевший і його простіше замінити в разі поломки (не треба міняти весь блок, а тільки автомат або тільки УЗО).
Для кухні з одним потужним споживачем типу варильної поверхні частіше беруть саме диффавтомат — це і зручніше, і естетичніше в щитку, де місця й так завжди не вистачає.
Приклади конкретних моделей
Серед моделей, які реально ставлять під варильні поверхні 7 кВт:
Автомати: ABB SH202-C32, Schneider Electric Easy9 EZ9F34332 (32А, C), IEK ВА47-29 32А C — це доступний і надійний варіант для більшості проектів.
Диффавтомати: ABB DS201 C32 A30, Schneider Electric iID K 32А/30мА, Eaton PFL6-32/1N/C/003. Останній варіант часто беруть за співвідношення ціна-якість — Eaton не найдешевший бренд, але й не преміум-переплата, при цьому якість цілком європейська.
Якщо бюджет обмежений, а немає особливого сумніву в якості проводки і умовах експлуатації — можна взяти окремо автомат IEK і окреме УЗО того ж виробника. Працювати буде так само, різниця тільки в зручності монтажу і трохи в надійності самого механізму (у преміум-брендів ресурс спрацювань зазвичай вищий).
Окрема лінія — це обов’язково
Варильна поверхня на 7 кВт ніколи не підключається через розетку загального призначення чи через спільну лінію з іншими споживачами. Тільки окремий кабель від щитка, тільки окремий автомат.
Причина проста: жоден побутовий автомат на 16-20А, який стоїть на загальному колі кухні (розетки, дрібна техніка), просто не витримає такого навантаження і буде постійно вибивати. А якщо раптом і не вибиватиме через якісь несправності самого автомата — це вже прямий шлях до пожежі.
Плюс, якщо на одній лінії з плитою будуть працювати ще чайник, мікрохвильовка чи інша потужна техніка одночасно — сумарний струм може вийти далеко за межі можливостей навіть 32-амперного автомата. Тому лінія під плиту завжди окрема, від щитка, з власним захистом.
Що ще варто врахувати
Якщо плита має роз’ємну колодку підключення (більшість моделей продаються саме так, без стаціонарного кабелю), звертайте увагу на переріз проводів усередині самої колодки — вони теж мають відповідати навантаженню. Траплялися випадки, коли зовнішня проводка зроблена правильно, кабель 6 мм², автомат 32А C — а всередині плити стоїть тонкий провідник, який і починає плавитися першим при повному навантаженні.
Також не зайвим буде перевірити паспорт конкретної моделі плити — там завжди вказана номінальна потужність і рекомендований переріз кабелю. Виробники типу Electrolux, Gorenje, Bosch зазвичай прямо пишуть рекомендації по підключенню в інструкції.
Якщо в квартирі стара проводка, а щиток розрахований на менші навантаження загалом (наприклад, вхідний автомат на 25А на весь будинок) — перед встановленням потужної плити варто перерахувати весь баланс навантажень. Інакше вхідний автомат буде вибивати ще до того, як спрацює лінія плити.
Для варильної поверхні 7 кВт при однофазному підключенні оптимальне рішення — автомат або диффавтомат на 32А з характеристикою C, кабель мідний перерізом 4-6 мм² в залежності від довжини траси, окрема лінія від щитка та обов’язковий захист УЗО з витоком 30мА. Це той мінімальний набір, який забезпечить і безпеку, і стабільну роботу техніки без зайвих спрацювань.
