Яку нижню межу встановити на реле напруги
Для більшості квартир і будинків в Україні оптимальна нижня межа спрацювання реле напруги — це діапазон 195-205 В. Не 220, не 180, а саме десь посередині. Занизити поріг до 160-170 В — це фактично залишити побутову техніку без захисту, бо на такій напрузі мотори вже перегріваються, а електроніка працює на межі своїх можливостей. Завищити до 210-215 В — реле почне спрацьовувати навіть при звичайних, цілком робочих просадках напруги в мережі, і техніка постійно вимикатиметься без реальної потреби.
Але це середнє значення. Насправді все залежить від того, яке обладнання підключене до мережі, який у вас регіон і наскільки “хитра” напруга в місцевій підстанції.
Чому нижня межа взагалі має значення
Багато хто думає, що небезпечна лише завищена напруга — мовляв, стрибок вище 250 В спалить техніку миттєво. Це правда лише частково. Занижена напруга шкодить не менше, просто повільніше і непомітніше.
Коли напруга падає нижче номінальних 220 В, побутові прилади з двигунами (холодильники, кондиціонери, насоси, пральні машини) починають споживати більший струм, щоб компенсувати нестачу напруги. Це прямий шлях до перегріву обмоток і виходу компресора з ладу. Компресор холодильника, який роками працював на заниженій напрузі, врешті просто клинить — і ремонт коштує дорожче, ніж саме реле напруги.
З електронікою інша історія. Блоки живлення комп’ютерів, телевізорів, роутерів при низькій напрузі можуть працювати нестабільно, перезавантажуватися або взагалі не вмикатися. У гіршому випадку — деградація конденсаторів у блоці живлення відбувається швидше.

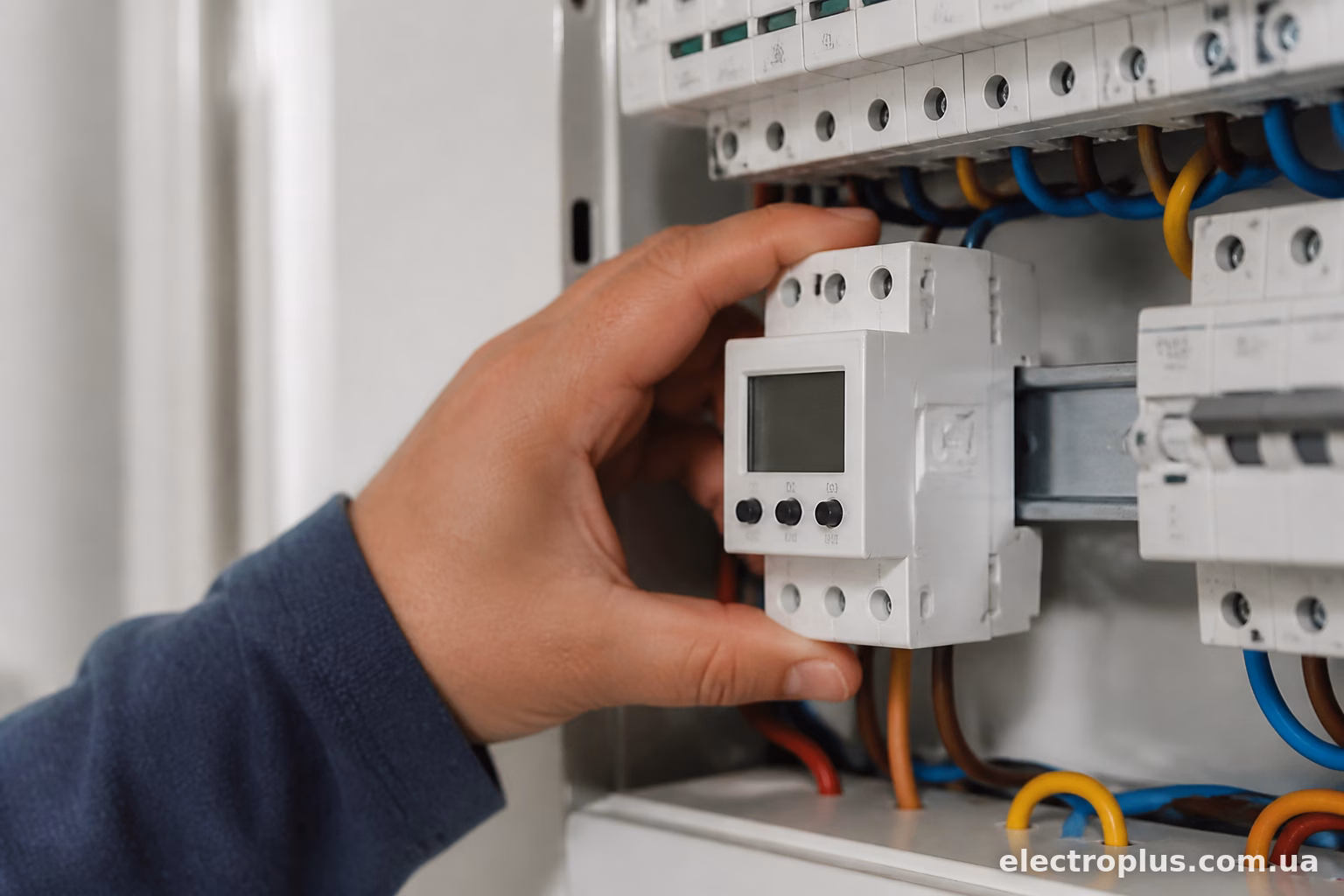

Стандартні налаштування для різних типів навантаження
Тут немає єдиної цифри на всі випадки життя. Розкладемо по категоріях.
Звичайна квартира з побутовою технікою — нижня межа 195-200 В цілком достатня. Це холодильник, телевізор, пральна машина, мікрохвильовка, освітлення. Такий поріг захищає від справді небезпечних просадок, але не реагує на кожне дрібне коливання в мережі, яке трапляється особливо ввечері, коли всі сусіди по будинку вмикають техніку одночасно.
Приватний будинок з свердловинним насосом — тут варто бути обережнішим і піднімати межу до 200-205 В. Насосні станції дуже чутливі до заниженої напруги, а ремонт занурювального насоса — задоволення не з дешевих, дістати його з свердловини вже само по собі морока.
Кондиціонери та теплові насоси — виробники зазвичай прямо вказують у документації мінімально допустиму напругу живлення, найчастіше це 198-200 В. Якщо у вас інверторний кондиціонер, орієнтуйтесь саме на паспортні дані, бо інверторна плата управління значно чутливіша за звичайний компресор старого типу.
Промислове обладнання, зварювальні апарати, верстати — тут межу часто встановлюють вище, 205-210 В, оскільки трифазні двигуни при неправильній напрузі можуть виходити з синхронізації і працювати з підвищеним нагрівом.

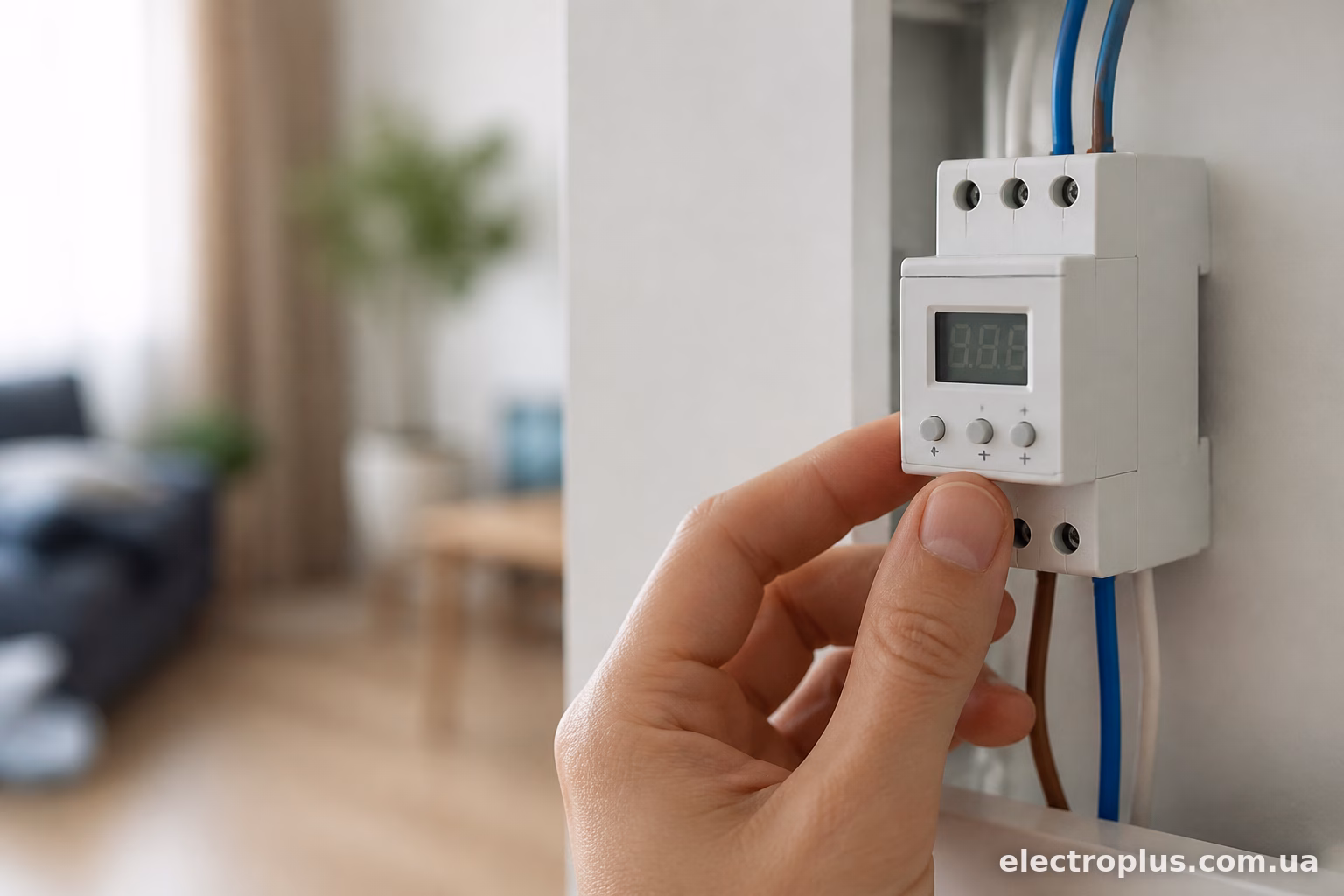

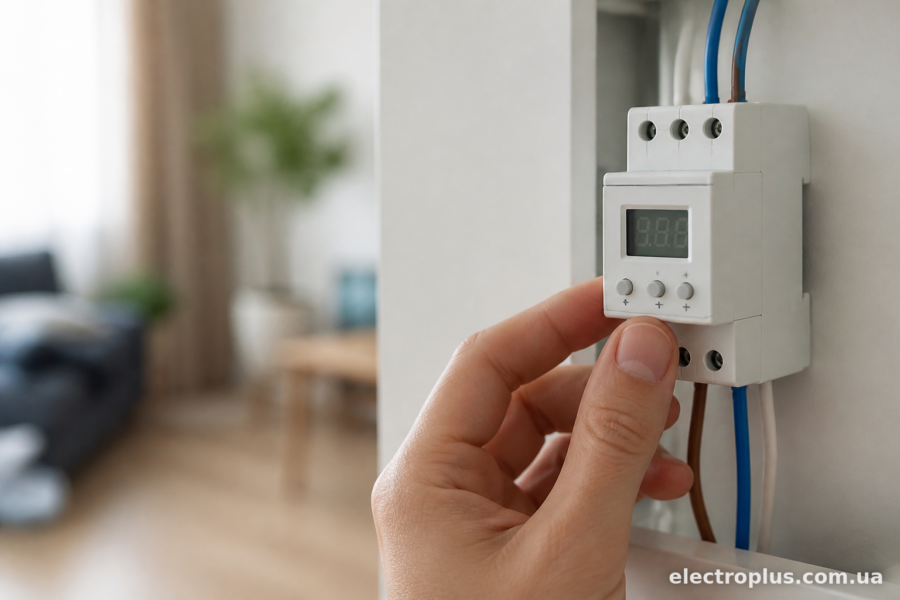

Як налаштувати конкретні моделі реле
На практиці налаштування нижньої межі відрізняється залежно від виробника реле.
У пристроях серії RBUZ (RBUZ D25, D63) нижня межа регулюється спеціальним регулятором або через кнопки на панелі, залежно від модифікації. Виробник рекомендує тримати заводські 165-170 В як абсолютний мінімум для аварійних ситуацій, але для щоденного захисту техніки краще виставити 195-198 В вручну.
Реле напруги Volt Control (Укрем, DigiTOP) мають цифрову індикацію і дозволяють виставити поріг з кроком в 1 В. Тут зручно робити тонке налаштування під конкретне навантаження — наприклад, окремо для лінії з кондиціонером виставити 200 В, а для загальної лінії освітлення — 190 В, якщо у вас стоять два реле на різні групи споживачів.
EVN, HAG та подібні бюджетні реле часто мають лише кілька фіксованих режимів через перемикач (наприклад, 165 В, 175 В, 195 В). У такому разі обирайте найближче значення до 195-200 В, а якщо такого немає — краще округлити в бік вищого порогу, ніж нижчого.
Варто заглянути в інструкцію конкретно вашої моделі — деякі виробники позначають пороги не прямими значеннями напруги, а буквено-цифровими кодами типу “U1”, “U2”, і без документації розібратися складно.
Типові помилки при виборі нижньої межі
Найчастіша помилка — залишити заводські налаштування “за замовчуванням”. Багато реле з коробки мають нижню межу 165-175 В, розраховану на найгірший сценарій виживання техніки, а не на її комфортну роботу. Виробник закладає широкий діапазон, щоб реле рідше спрацьовувало і не дратувало покупця частими відключеннями — але це не означає, що така напруга безпечна для вашого холодильника.
Друга помилка — ставити занадто високий поріг, наприклад 210 В, у мережі, де і без того часті просадки напруги через слабку підстанцію чи довгу лінію електропередач у селі. В результаті реле буде спрацьовувати по кілька разів на день, техніка постійно знеструмлюється, і власник врешті-решт або підвищує поріг ще більше (втрачаючи сенс захисту), або взагалі вимикає реле від злості.
Третя типова ситуація — однакова нижня межа для всієї квартири, коли насправді варто розділити навантаження. У приватному будинку часто ставлять два-три реле: одне на насосну станцію з жорсткішими налаштуваннями, інше — на розетки загального призначення з більш м’яким порогом.
І ще один нюанс, про який часто забувають: якщо у вас старий частковий стабілізатор або генератор як резервне живлення, нижня межа реле має враховувати і його характеристики. Деякі стабілізатори самі просідають по вихідній напрузі під навантаженням, і занадто чутливе реле буде вважати нормальну роботу стабілізатора аварійною ситуацією.
Що врахувати перед налаштуванням
Перед тим як виставляти конкретне число, варто хоча б тиждень поспостерігати за реальною напругою у вашій мережі. Багато сучасних реле мають функцію запису історії напруги або хоча б показують поточне значення на дисплеї. Якщо ввечері напруга регулярно падає до 205-207 В навіть без аварій — ставити поріг 200 В не має сенсу, реле буде спрацьовувати щовечора.
У такому випадку розумніше або трохи знизити поріг (з розумінням ризиків для чутливої техніки), або розібратися з причиною просадки — можливо, справа в перевантаженій лінії чи поганому контакті на вводі, і проблему варто вирішувати не реле, а ремонтом проводки.
Загалом орієнтир простий: 195-200 В — робоча межа для більшості випадків, 200-205 В — для чутливого обладнання типу насосів і кондиціонерів, а нижче 190 В опускатися варто хіба що в мережах з дуже нестабільною напругою, де інакше реле просто не дасть техніці нормально працювати. Головне — не покладатися на заводські налаштування наосліп, а підлаштувати поріг під реальні умови своєї мережі і конкретне обладнання, яке ви захищаєте.
