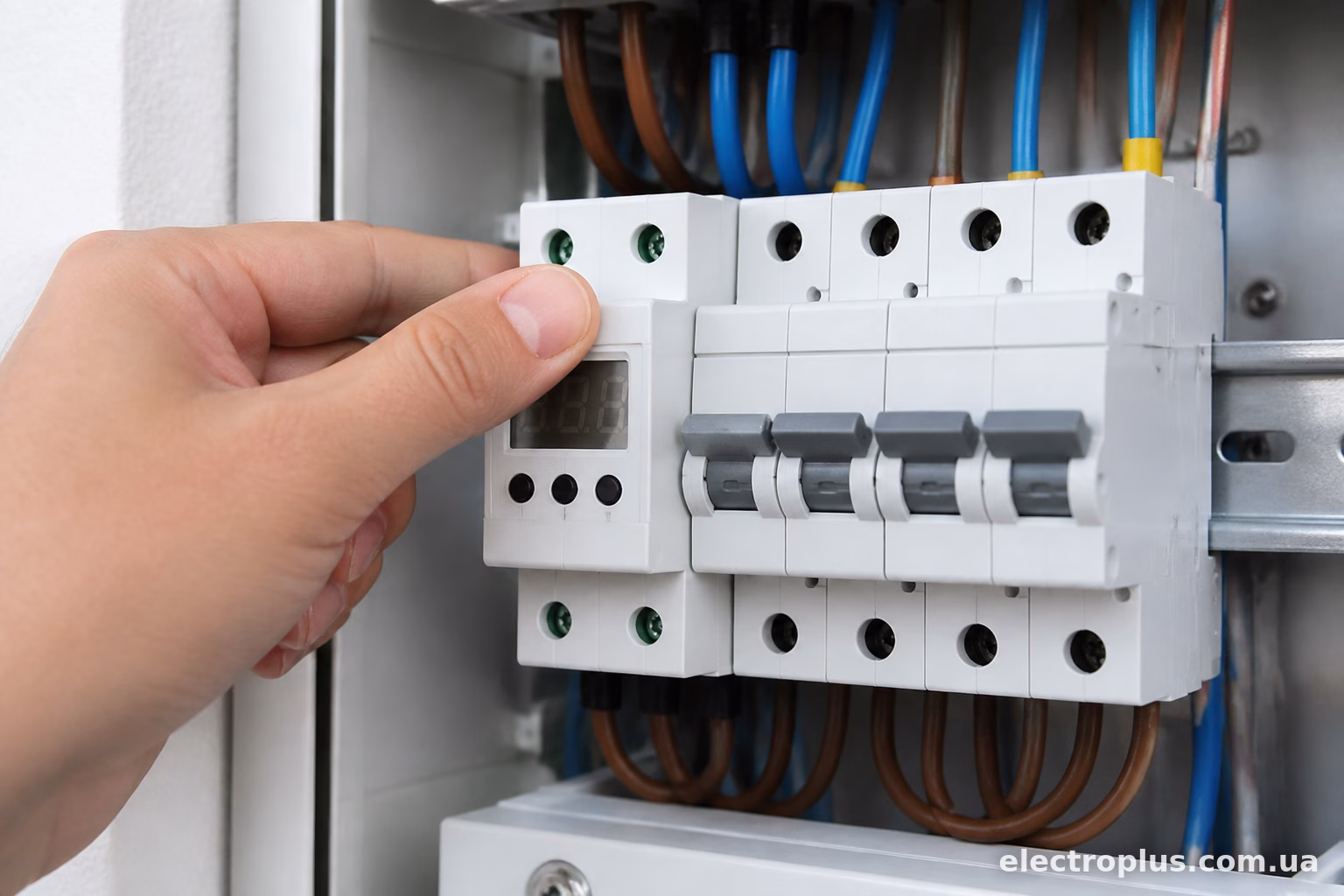

Для більшості квартир і будинків з мережею 220В верхню межу спрацювання реле напруги варто ставити в діапазоні 240-250В. Це той поріг, вище якого техніка вже реально ризикує згоріти, але водночас достатній запас, щоб реле не клацало через кожен незначний стрибок напруги в мережі. Занизька межа — і у вас реле спрацьовуватиме по кілька разів на день навіть від нормальних коливань. Зависока — і толку від захисту практично нуль.
Тут немає універсальної цифри, яка підійде абсолютно всім. Все залежить від того, яка в вас проводка, яке обладнання підключене і наскільки “нервова” мережа у вашому районі.
Чому саме 240-250В, а не рівно 230В
Номінальна напруга в українських мережах — 220В, хоча за стандартом допускається 230В ±10%. Тобто теоретично нормою вважається діапазон 207-253В. Здавалося б, логічно виставити верхню межу рівно на позначці 253В.
На практиці так робити не варто. По-перше, реле напруги — це не ідеально точний прилад, у бюджетних моделей похибка може сягати 2-3В. По-друге, короткочасні викиди напруги (наприклад, при відключенні потужного споживача десь на підстанції) можуть на долі секунди підняти напругу до 245-248В, і це ще не критично для техніки. Якщо виставити межу впритул до 253В, реле просто не встигне спрацювати до того моменту, коли значення дійсно стане небезпечним.
Тому досвідчені електрики зазвичай радять брати з невеликим запасом знизу — 245-248В. Це дає реле час відреагувати раніше, ніж напруга долетить до критичної позначки.

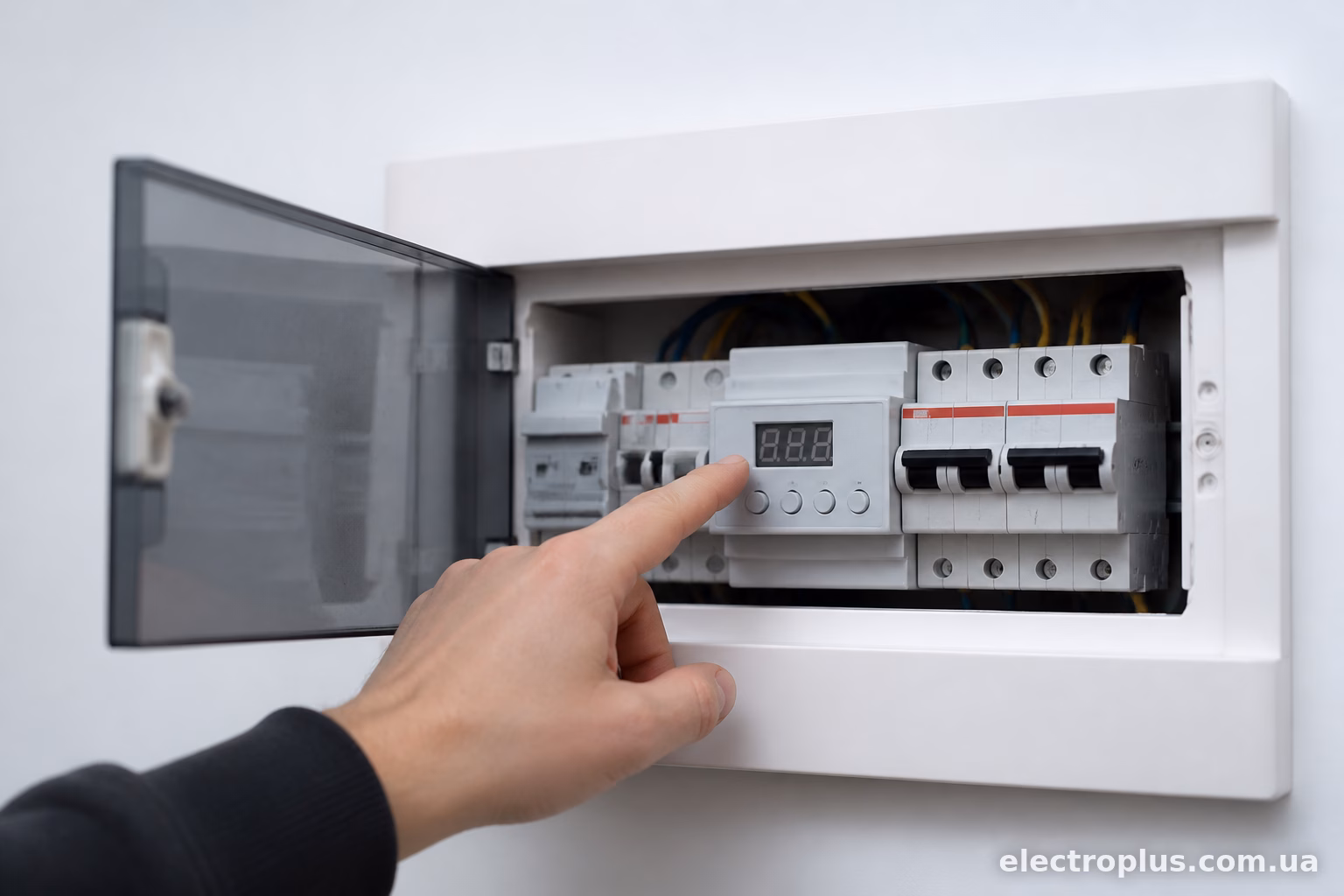

Що впливає на вибір конкретного значення
Тип обладнання в мережі
Якщо у вас звичайна побутова техніка — холодильник, пральна машина, телевізор, — вона розрахована на роботу в діапазоні до 250-253В без пошкоджень. Тут можна сміливо ставити межу 245-250В.
А ось якщо в будинку є чутлива електроніка — сервери, дороге аудіо-відео обладнання, деякі моделі котлів з електронними платами — межу варто занижувати до 235-240В. Такі пристрої часто мають менший запас міцності, і виробники прямо вказують в документації допустимий діапазон живлення.
Світлодіодні лампи, до речі, теж не люблять перенапругу. Дешеві LED-лампи можуть перегорати вже при 240-245В через слабкі драйвери. Якщо у вас вдома переважно світлодіодне освітлення і воно періодично виходить з ладу — це непрямий натяк, що варто занизити верхню межу реле.
Стан проводки
Стара алюмінієва проводка, якій років 30-40, гірше переносить підвищену напругу і збільшене навантаження, яке за цим слідує. Тут теж логічно грати на випередження і не тягнути межу до максимуму.
Якщо проводка нова, мідна, перерізи розраховані з запасом — можна не перестраховуватись зайвий раз і виставляти стандартні 248-250В.
Наскільки “гуляє” напруга у вашій мережі
Це, мабуть, головний практичний фактор. У приватному секторі, особливо на околицях міст і в селах, де на одну лінію “повішено” багато будинків, стрибки напруги — звична справа. Ввечері, коли всі одночасно вмикають техніку, напруга падає. Вночі, коли навантаження мінімальне, вона може підскакувати до 250-260В і навіть вище.
Якщо ви помічаєте, що вночі лампочки світять якось особливо яскраво і навіть трохи гудуть — це непрямий сигнал, що нічна напруга у вас завищена. В таких умовах ставити верхню межу на 253В — ризиковано, реле просто не встигне захистити технологічно чутливу техніку від тривалого впливу підвищеної напруги.

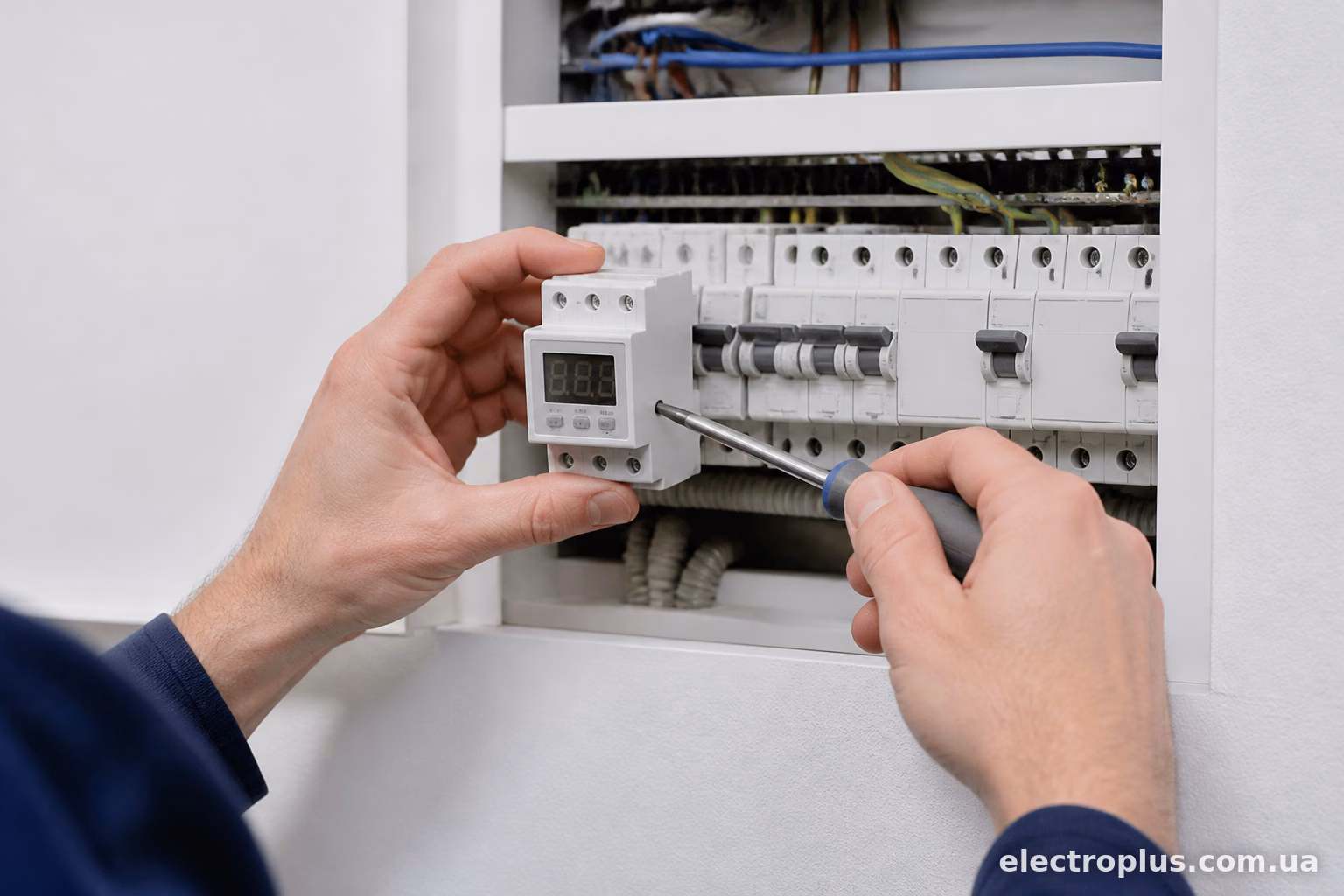

Приклади налаштувань на популярних моделях
На реле напруги RS-Electro, УЗМ-51М чи Digitop DVR-1 верхня межа зазвичай виставляється поворотним резистором або кнопками на панелі, і діапазон регулювання зазвичай від 240В до 275В.
Практика показує такі типові налаштування:
- Для квартири зі стандартною технікою — 248-250В
- Для приватного будинку зі старою проводкою — 240-245В
- Для приміщення з серверним чи чутливим обладнанням — 235-240В
- Для гаража чи майстерні з силовим інструментом (дриль, зварювання, компресор) — можна й до 253В, оскільки така техніка менш чутлива до короткочасних стрибків
У моделей типу Zubr HDR-2-63 чи РН-113 часто є заводські попередньо задані профілі (наприклад, “стандарт”, “техніка”, “прецизійний”), де вже враховані ці нюанси. Якщо не хочете морочитись з ручним налаштуванням — можна скористатись готовим профілем, найчастіше він якраз і буде десь в районі 245-248В.
Типова помилка при налаштуванні
Багато хто, купивши реле напруги, ставить верхню межу максимально можливу — умовно 275В — розраховуючи, що “чим вище, тим менше буде спрацьовувань і менше нервувати з відключеннями світла в будинку”. Це неправильний підхід.
Сенс реле напруги якраз у тому, щоб відключати навантаження ДО того, як напруга досягне справді небезпечних значень. Якщо виставити межу занадто високо, пристрій фактично перестає виконувати свою основну функцію — техніка встигає отримати шкоду ще до спрацювання захисту.
Зворотна ситуація теж не рідкість: люди ставлять межу занадто низько, наприклад 235В, а потім дивуються, чому світло в будинку вимикається по кілька разів на добу без видимої причини. Причина проста — нормальні коливання напруги в межах допустимого діапазону сприймаються реле як аварія.

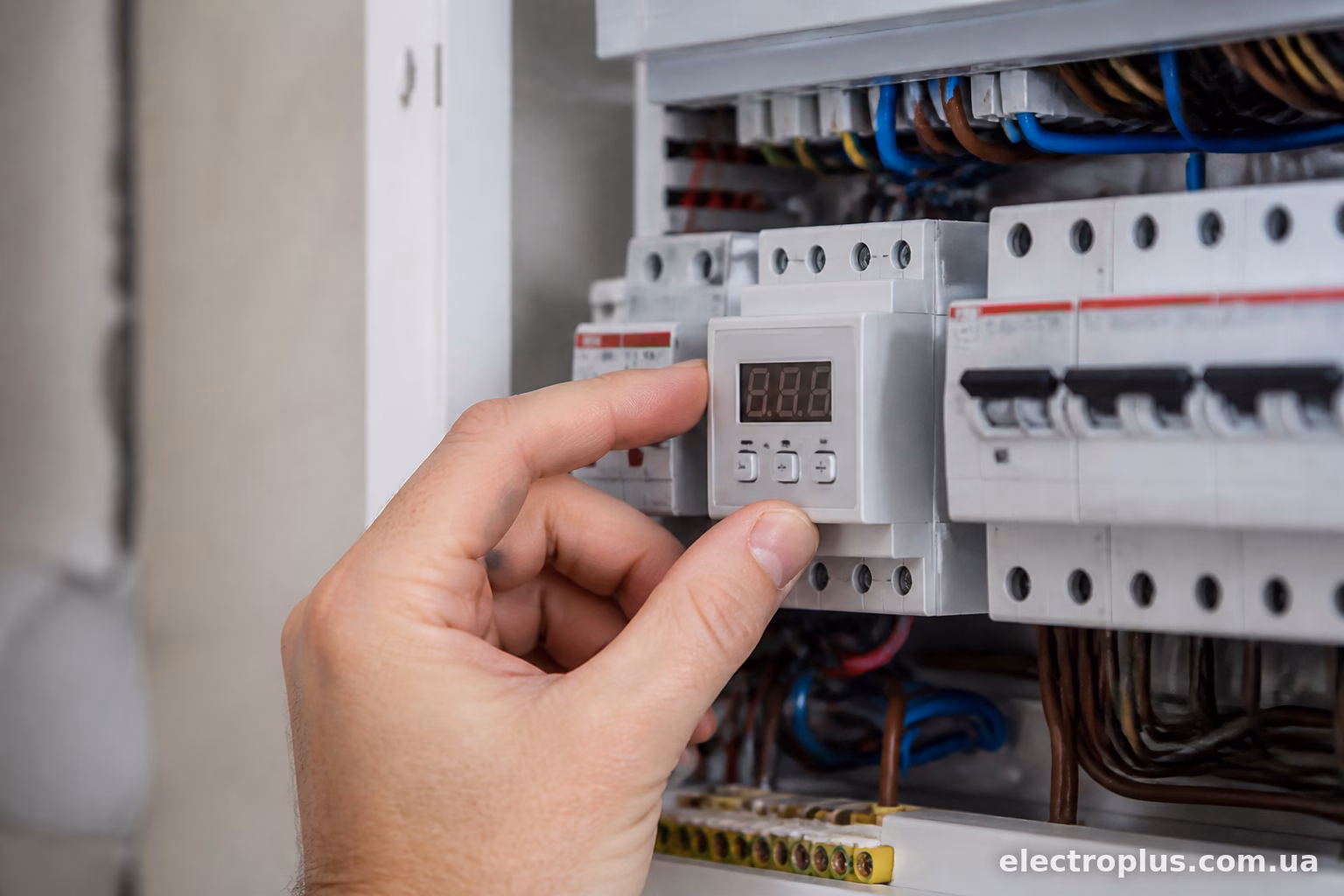

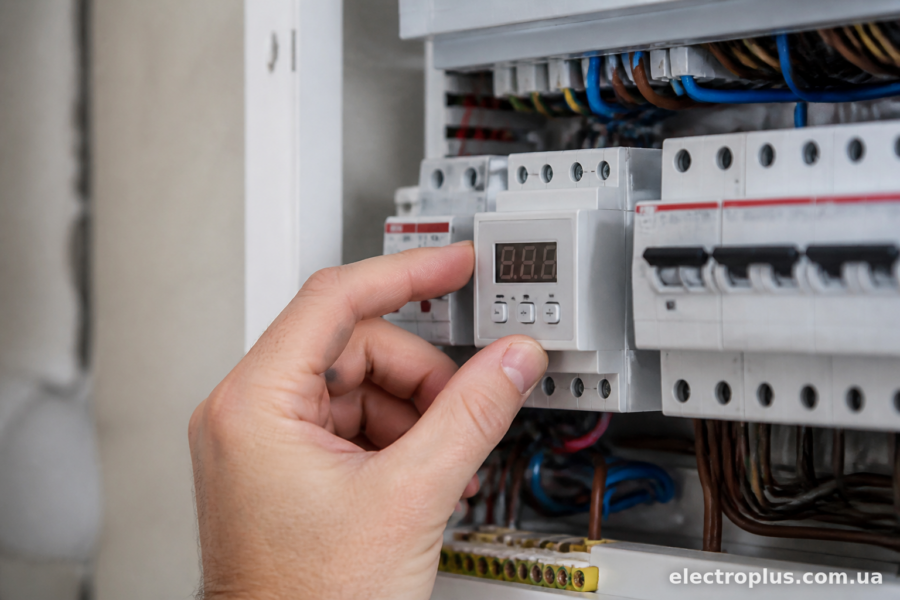

Як перевірити, яка межа підходить саме вам
Найпростіший спосіб — кілька днів поспостерігати за реальними показниками напруги у вашій мережі. Багато сучасних реле (той же РН-101, Wattmen WM-01) мають дисплей з поточним значенням напруги, і за тиждень спостережень можна зрозуміти, який у вас типовий діапазон коливань — вдень, ввечері, вночі.
Якщо максимальні значення в мережі рідко перевищують 240В — можна сміливо ставити верхню межу на 245-248В, і реле практично не буде турбувати вас хибними спрацюваннями.
Якщо ж ви бачите, що напруга регулярно підскакує до 245-250В навіть у нормальному режимі роботи мережі — тоді верхню межу варто підняти до 250-253В, інакше реле буде спрацьовувати занадто часто і фактично заважати нормальному користуванню електрикою.
Підсумок
Універсальної цифри для верхньої межі реле напруги не існує — все залежить від конкретних умов: типу проводки, підключеного обладнання і поведінки мережі у вашому будинку чи районі. Але якщо орієнтуватись на практику, для більшості випадків розумний компроміс — це діапазон 245-250В. Він захищає техніку від реальної загрози і водночас не перетворює життя на постійні відключення через кожне незначне коливання напруги. А щоб не гадати наосліп — краще кілька днів поспостерігати за показниками напруги у вашій мережі і вже на основі цих даних вибрати оптимальне значення.
