Який кабель потрібен для бойлера 2 кВт

Який кабель потрібен для бойлера 2 кВт

Для бойлера потужністю 2 кВт достатньо кабелю перетином 2,5 мм² з мідними жилами. Це стандартне рішення, яке витримує навантаження з запасом і не перегрівається навіть при тривалій роботі нагрівального елемента. Але тут є нюанси, які варто розібрати детальніше — від типу кабелю до захисту лінії.

Скільки струму споживає бойлер на 2 кВт

Спочатку порахуємо реальне навантаження. Формула проста: I = P / U, де P — потужність у ватах, U — напруга мережі.

2000 Вт / 220 В = 9,1 А

Це номінальний струм. На практиці бойлери іноді споживають трохи більше через коливання напруги в мережі або особливості ТЕНу, тому закладати запас — це не перестраховка, а необхідність.

Кабель перетином 2,5 мм² (мідь) витримує до 25-27 А при відкритій прокладці і приблизно 19-21 А в трубі чи гофрі, залежно від умов охолодження. Тобто навіть з запасом у 2-2,5 рази лінія залишається безпечною.

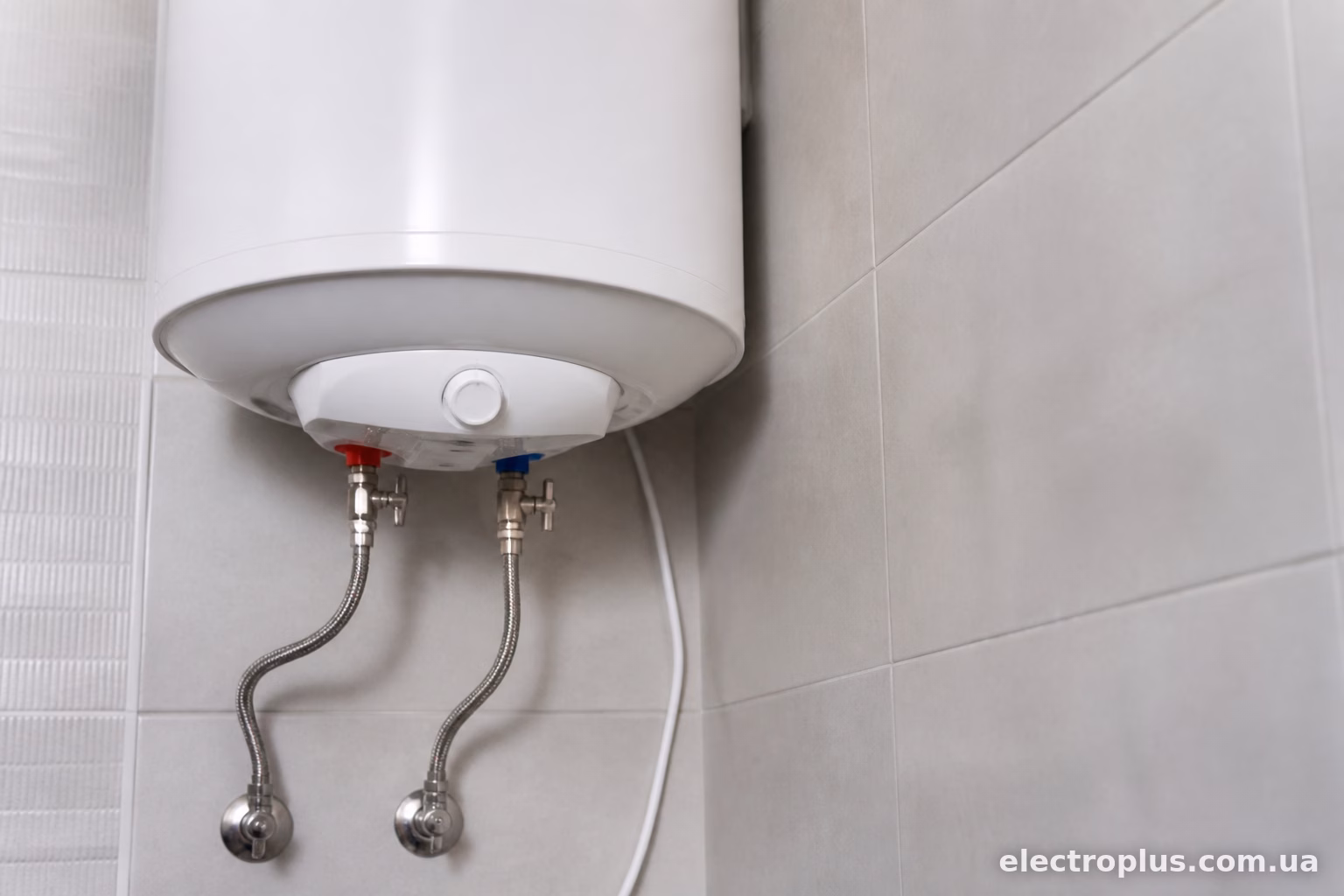

Який кабель обрати: ВВГ, ПВС чи NYM

На українському ринку для стаціонарного підключення бойлера найчастіше використовують:

• ВВГнг-LS — найпоширеніший варіант. Негорючий, з низьким димовиділенням, підходить для прокладки в стінах, штробах, гофрі.
• NYM — німецький аналог ВВГ, трохи дорожчий, але якість ізоляції часто краща.
• ПВС — гнучкий кабель, зазвичай використовують для підключення самого бойлера до розетки чи клемної коробки, якщо потрібна гнучкість з’єднання.

Для прихованої проводки в стіні краще брати ВВГнг-LS 3х2,5. Три жили — це фаза, нуль і заземлення. Бойлер обов’язково повинен мати заземлення, це не побажання, а вимога безпеки, оскільки прилад працює з водою і при пробої ізоляції на корпус струм повинен піти на землю, а не на людину.

Якщо бойлер підключається через розетку, а не напряму до клемної колодки, то від розетки до самого приладу може йти короткий відрізок ПВС або ШВВП відповідного перетину — теж 2,5 мм².

Чому не варто економити на перетині

Іноді запитують — а чи можна взяти кабель 1,5 мм²? Технічно він витримає навантаження 2 кВт, бо межа для міді 1,5 мм² — приблизно 16-19А залежно від умов прокладки. Але тут проблема в іншому.

Бойлер — це прилад, який працює годинами поспіль, особливо взимку, коли вода холодна і нагрів триває довше. Тривале навантаження близьке до межі перетину кабелю призводить до нагріву ізоляції, її старіння і, в гіршому випадку, до оплавлення. За кілька років експлуатації такий кабель може почати “втомлюватися” — ізоляція розтріскується, з’являється ризик короткого замикання.

2,5 мм² — це той запас, який дозволяє забути про проблему на 15-20 років вперед. Різниця в ціні між 1,5 і 2,5 мм² копійчана, а безпека того варта.

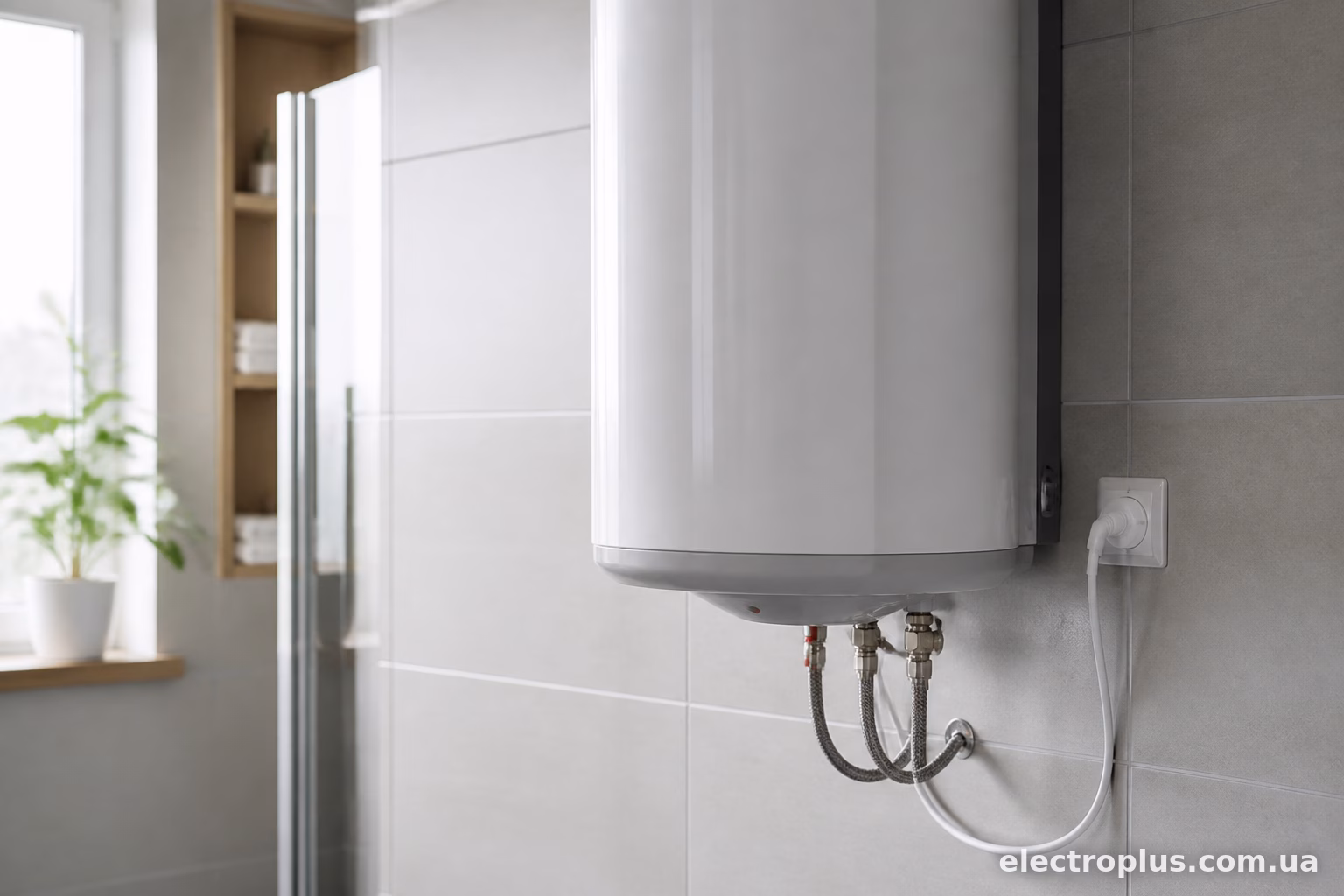

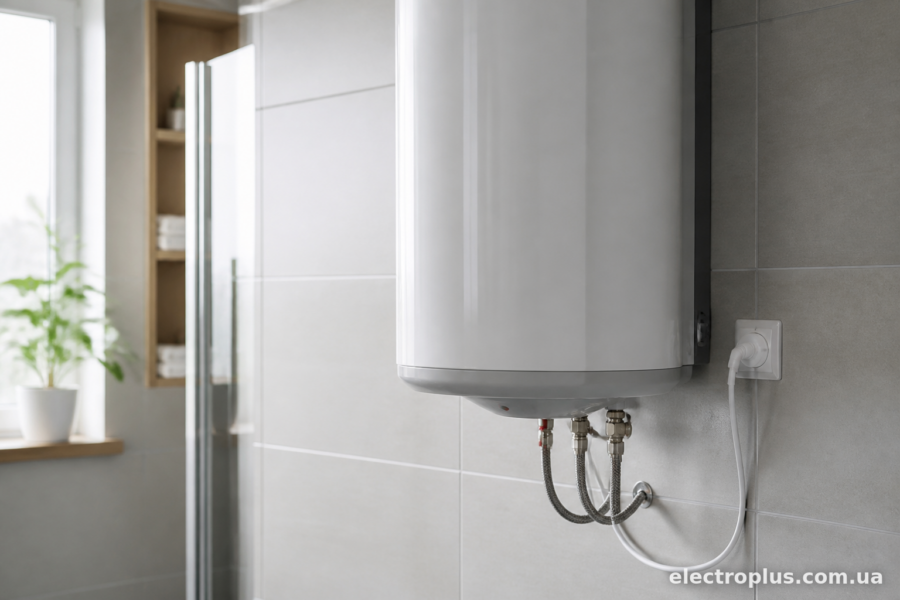

Автомат і УЗО для лінії бойлера

Кабель — це лише половина справи. Лінія бойлера обов’язково повинна мати окремий автоматичний вимикач і, бажано, УЗО або диференційний автомат.

Для перетину 2,5 мм² і навантаження 9,1 А підходить автомат номіналом 16 А. Це стандартне рішення практично для всіх однофазних бойлерів потужністю до 3 кВт.

УЗО ставлять з номіналом струму витоку 30 мА — це захист людини від ураження струмом. Бойлер контактує з водою, тому УЗО тут не розкіш, а обов’язковий елемент. Якщо є можливість, краще взагалі поставити диференційний автомат (дифавтомат) — він поєднує функції автомата і УЗО в одному корпусі, займає менше місця в щитку і коштує приблизно як два окремі пристрої разом.

Групу бойлера бажано робити окремою, не змішуючи з розетками кухні чи ванної кімнати. Це і зручніше для діагностики проблем, і безпечніше.

Довжина траси і падіння напруги

Часто забувають про ще один момент — довжину кабельної лінії від щитка до бойлера. Якщо бойлер стоїть далеко від щитка, наприклад 20-25 метрів, на перетині 2,5 мм² може виникати помітне падіння напруги під навантаженням.

Орієнтовно розрахувати можна так: для мідного кабелю 2,5 мм² при струмі 9,1 А і довжині траси 20 метрів (туди-назад 40 метрів проводу) падіння напруги складе приблизно 3-4 В. Це не критично, але якщо траса довша — 30-40 метрів — варто розглянути перетин 4 мм², особливо якщо в мережі і так є проблеми зі стабільністю напруги.

Для типової квартири чи будинку, де бойлер розташований у ванній чи на кухні, а щиток десь поруч у коридорі, 2,5 мм² вистачить з головою.

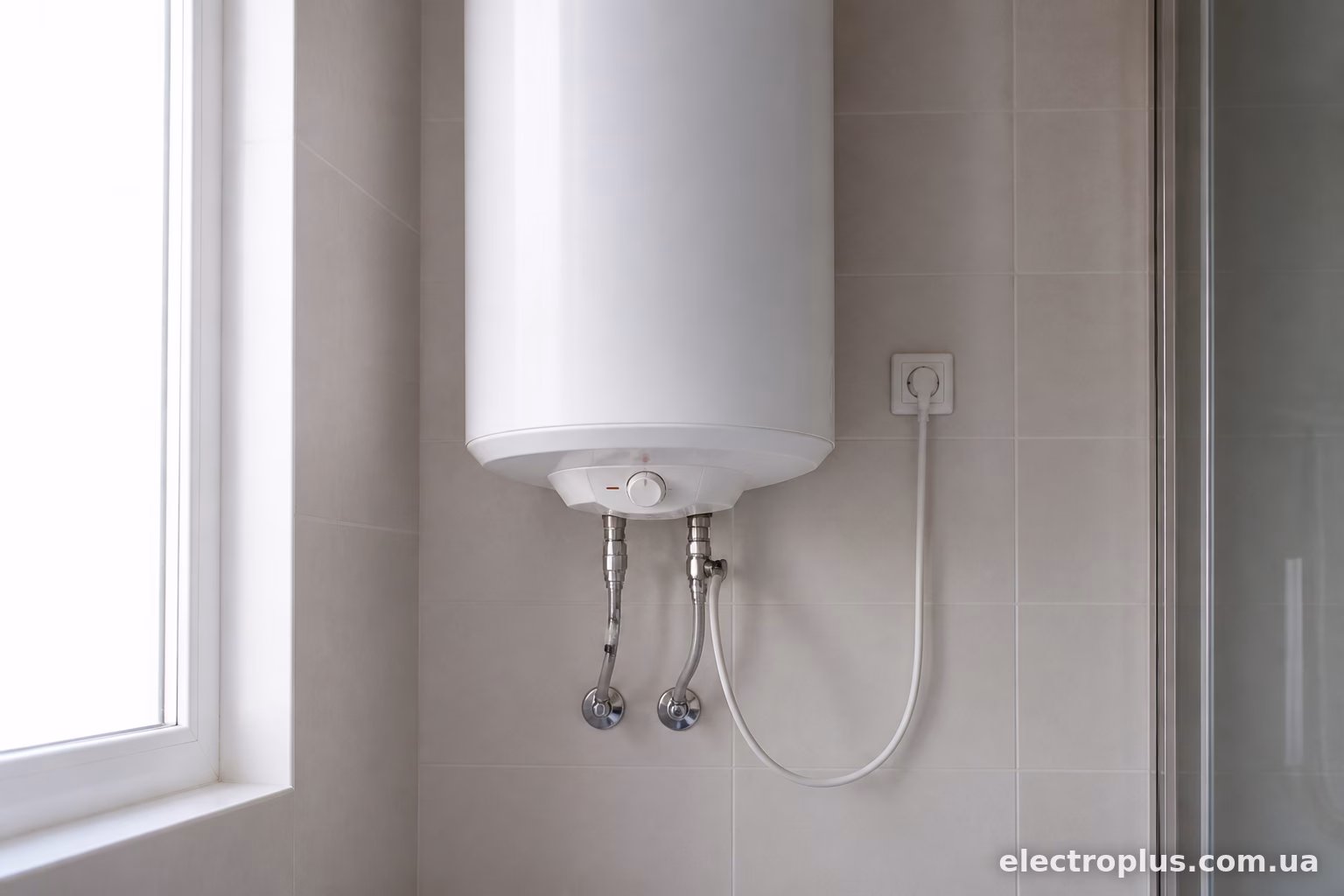

Типові помилки при підключенні бойлера

На практиці зустрічаються однакові помилки з різних квартир і будинків:

Підключення бойлера через звичайну розетку без окремої лінії і автомата — коли прилад “сидить” на тій же групі, що й інші споживачі у ванній. При одночасній роботі з феном чи праскою навантаження на лінію зростає, і кабель перетином 1,5 мм² може не витримати.

Відсутність заземлення — особливо в старих будинках, де проводка ще радянська, двожильна. У такому випадку перед підключенням бойлера обов’язково варто прокласти нову лінію з заземлюючою жилою, а не намагатися “підв’язати” землю до водопровідної труби чи батареї — це небезпечно і заборонено нормами.

Використання алюмінієвого кабелю замість мідного. Алюміній має гірші характеристики по струмонесучій здатності, тому для того ж навантаження 9,1 А знадобиться більший перетин — мінімум 4 мм². Мідь у цьому плані ефективніша й надійніша, тому для бойлера краще брати саме мідний кабель.

Занадто тонкий кабель для підключення самого ТЕНу всередині бойлера через клемну коробку — якщо йде заміна старого проводу, варто брати той самий перетин 2,5 мм², а не економити на короткому відрізку.

Що в підсумку

Для бойлера потужністю 2 кВт оптимальне рішення — кабель ВВГнг-LS 3х2,5 мм² з мідними жилами, окремий автомат 16 А і УЗО (або дифавтомат) на 30 мА. Заземлення обов’язкове, окрема лінія від щитка — теж. Якщо траса довша 25-30 метрів, варто піднятися до перетину 4 мм², щоб уникнути падіння напруги. Це той мінімальний набір, який забезпечує безпечну і довговічну роботу приладу без зайвих ризиків.
