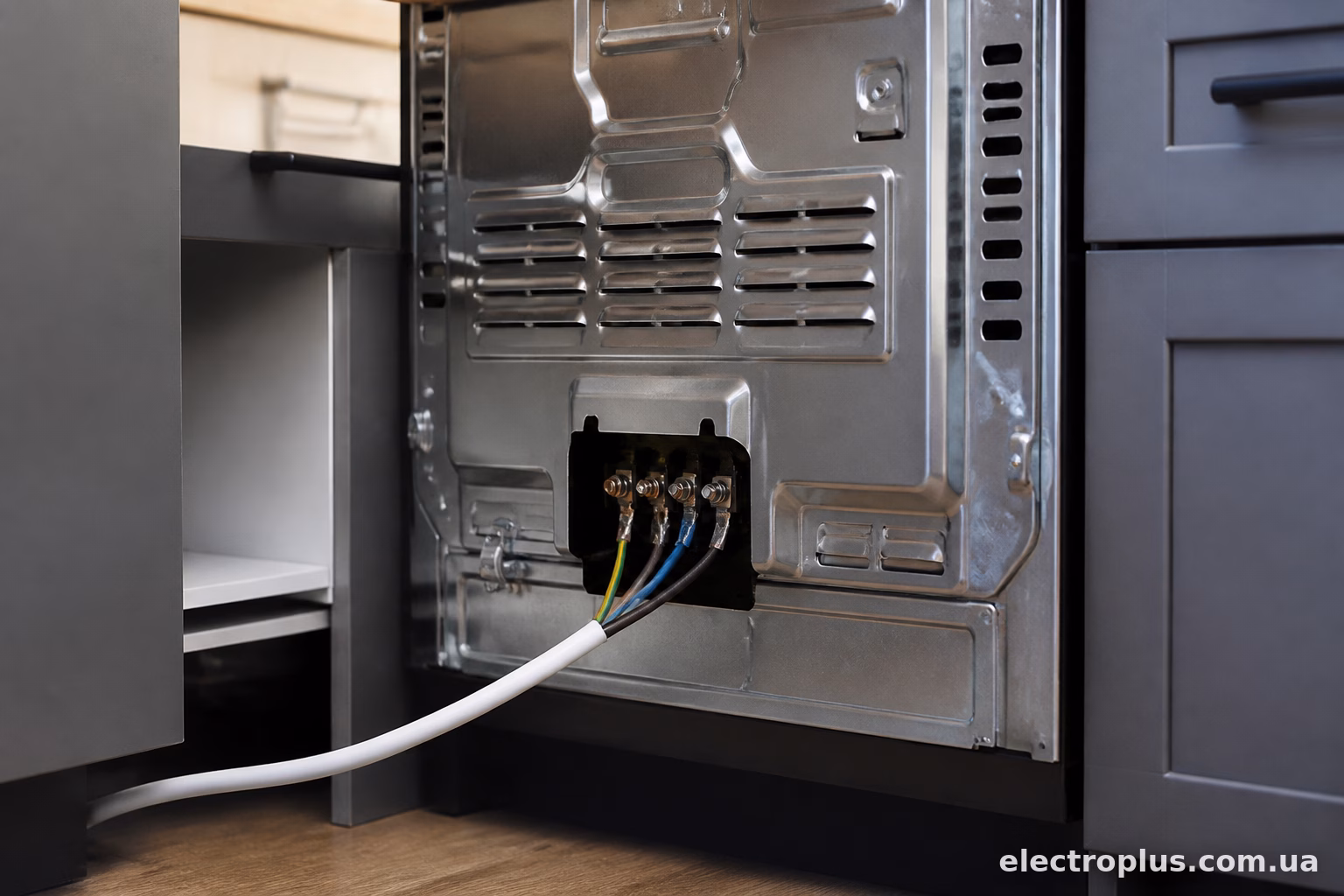

Електрична духовка — це не чайник і не мультиварка, яку можна встромити в звичайну розетку і забути. Потужність у неї серйозна, часто 3-4 кВт, а буває й більше. Тому кабель під неї треба підбирати окремо, з розрахунком, а не “на око” з того, що лежить у гаражі з минулого ремонту.
Розберемось, який переріз брати, яку марку кабелю вибрати і чи потрібна окрема лінія від щитка.
Яка потужність у духовок і чому це головне
Перше, з чого варто почати — паспорт вашої духовки. Там завжди вказана номінальна потужність у кіловатах. У бюджетних вбудованих моделей це зазвичай 2-2,5 кВт, у середнього класу — 3-3,5 кВт, а деякі великі духові шафи з грилем, конвекцією і додатковими режимами можуть тягнути на 4-4,5 кВт.
Різниця в один кіловат здається дрібницею, але саме вона визначає, чи витримає кабель навантаження, чи почне грітися і плавитись через рік-два експлуатації. Тому спочатку дивимось на шильдик приладу — і тільки потім рахуємо переріз.
Формула проста: струм (в амперах) = потужність (у ватах) / напругу (220 В). Для духовки 3,5 кВт це приблизно 16 А. З невеликим запасом кабель має витримувати саме такий струм без нагріву.

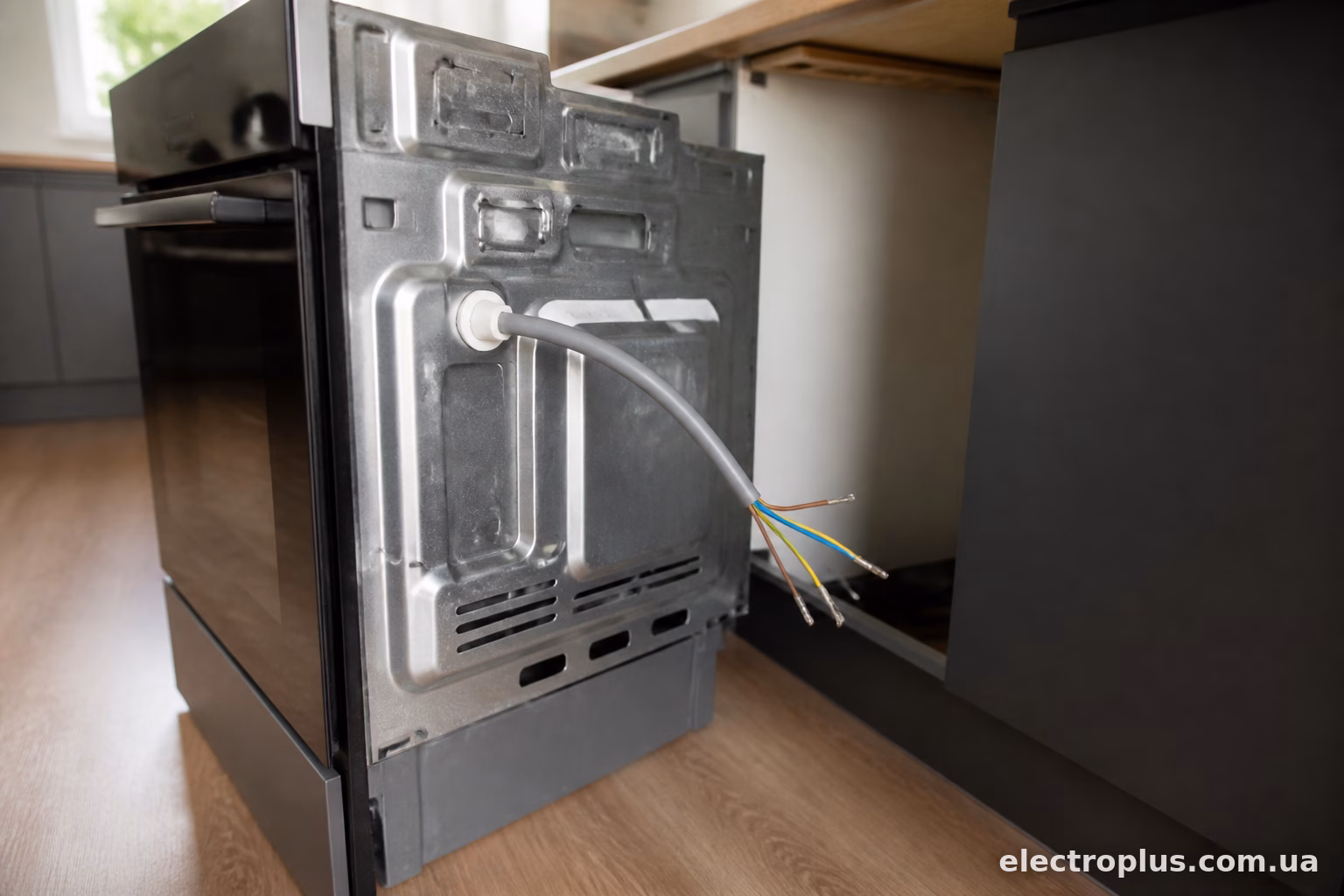

Переріз кабелю для духовки: конкретні цифри
Тут все залежить від матеріалу жили — мідь чи алюміній. У побутовій електриці зараз майже завжди використовують мідь, тому орієнтуємось на неї.
- До 2,5 кВт (струм близько 11-12 А) — переріз 1,5 мм² теоретично витримує, але краще одразу брати 2,5 мм², запас не завадить.
- 2,5-3,5 кВт (14-16 А) — стандарт 2,5 мм² мідного кабелю.
- 3,5-4,5 кВт (16-20 А) — тут вже варто брати 4 мм², особливо якщо лінія довга (більше 15-20 метрів).
- Понад 4,5 кВт або якщо духовка йде в парі з варильною поверхнею на одній лінії — 6 мм².
Важливий нюанс: якщо кабель прокладений у гофрі всередині стіни, в утепленні, або йде разом з іншими кабелями в одному коробі — теплообмін гірший, тому переріз варто брати з запасом на один типорозмір більше. Це не перестраховка заради перестраховки, а реальна практика — грітись кабель починає саме в таких умовах.
Мідь чи алюміній
Однозначно мідь. Алюмінієвий кабель для потужних приладів — це вже застаріла історія, яка залишилась хіба що в старих будинках. Алюміній має гірший контакт у клемах, з часом окислюється, ослаблює з’єднання, і саме в місцях підключення потужної техніки це небезпечно. Якщо у вас в квартирі стара алюмінієва проводка — під духовку краще тягнути окрему мідну лінію від щитка, а не підключатись до існуючої алюмінієвої гілки.

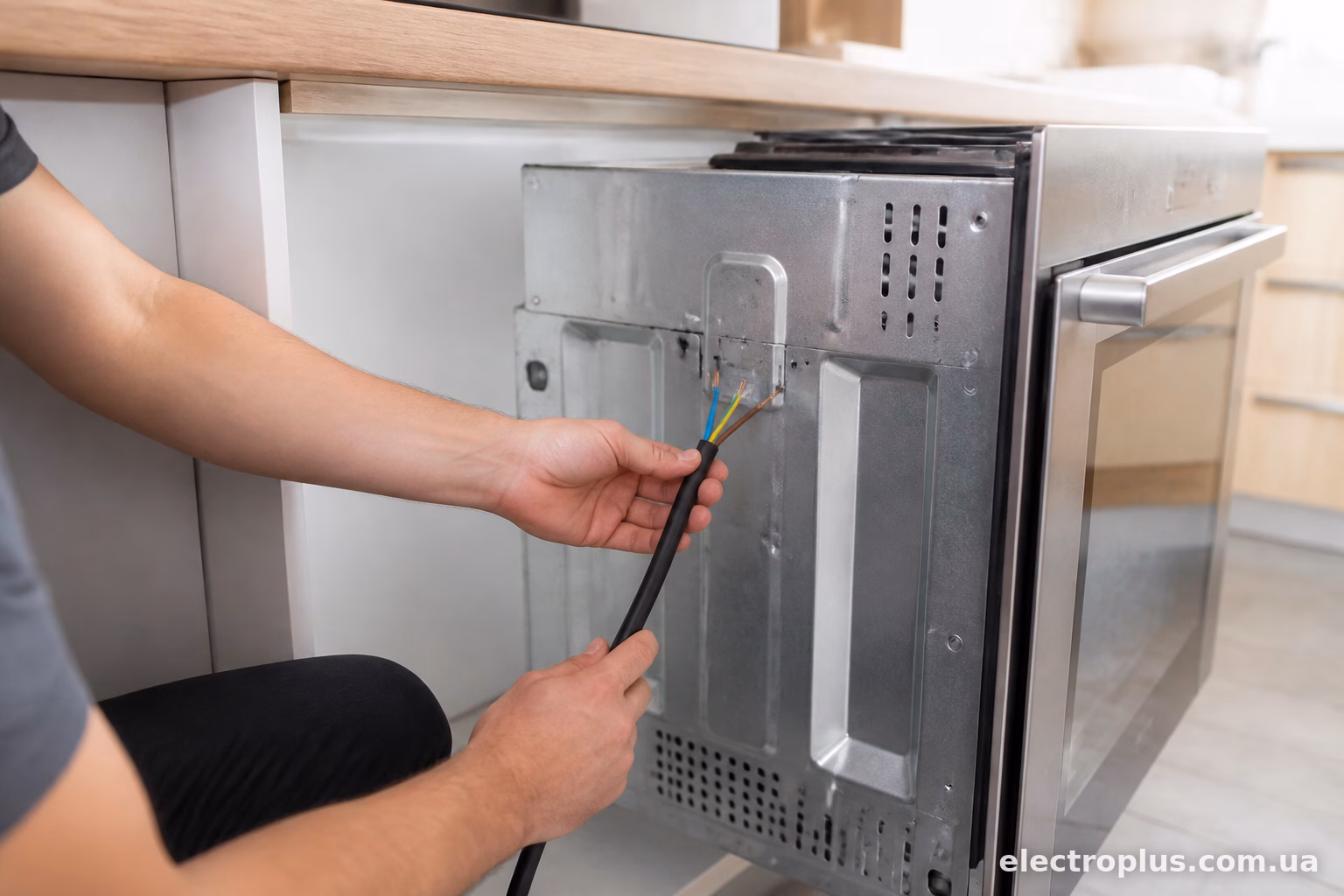

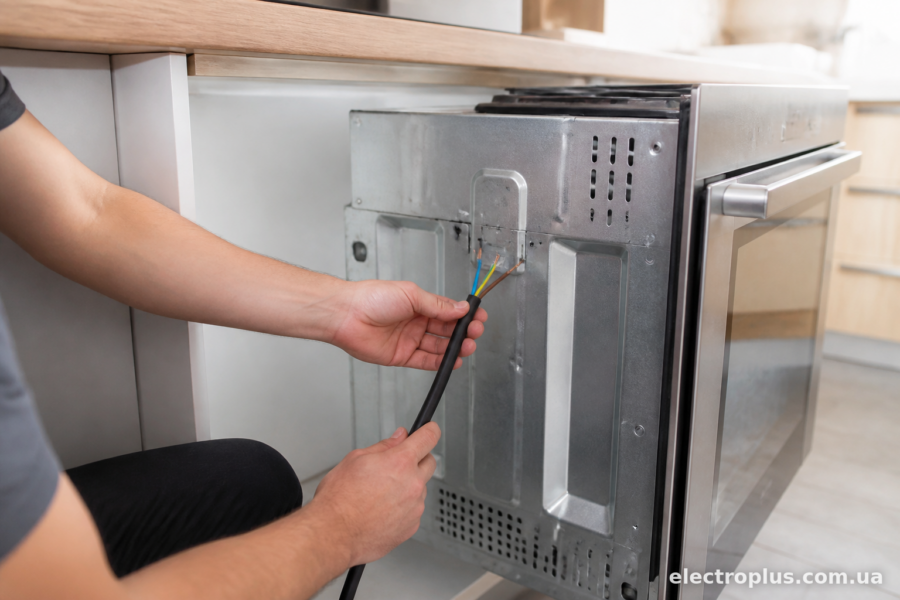

Яку марку кабелю обрати
Для стаціонарного підключення духовки в стіні чи під підлогою підходять кабелі з мідними жилами в подвійній ізоляції:
ВВГнг-LS — найпоширеніший варіант. Розшифровується як “не поширює горіння, з низьким димовиділенням”. Саме такий кабель рекомендують для прокладки всередині приміщень, особливо якщо він йде в стіні під штукатуркою чи в гофрі.
NYM — імпортний аналог, теж непогана марка, трохи дорожча, але якість ізоляції часто стабільніша.
ПВС — гнучкий кабель, підходить, якщо духовка підключається не жорстко в стіну, а через вилку й розетку, і кабель треба буде іноді переміщати чи він виходить назовні з ніші.
Кількість жил — три: фаза, нуль, земля. Так, земля обов’язкова, навіть якщо на старій духовці її “якось не було”. Корпус духовки за час експлуатації може пробити на метал, і без заземлення це реальний ризик ураження струмом.
Окрема лінія від щитка — потрібна чи ні
Тут відповідь однозначна: так, потрібна. Духовку не варто підключати через розгалуження на кухонну групу разом з холодильником, мікрохвильовкою і чайником. Причина проста — сумарний струм на такій лінії легко перевищить те, на що розрахований кабель і автомат, а це вже пряма дорога до перегріву проводки.
Правильна схема — окремий кабель від щитка прямо до розетки чи клемної колодки духовки, окремий автомат на цю лінію. Так само роблять і для варильної поверхні, і для бойлера — все, що споживає від 2 кВт, зазвичай виводять окремими лініями.
Автомат і УЗО для духовки
Переріз кабелю — це половина справи, друга половина — правильний автоматичний вимикач.
Для лінії 2,5 мм² ставлять автомат на 16 А. Для 4 мм² — на 25 А. Головне правило: номінал автомата повинен захищати кабель, а не прилад, тому підбирається саме під переріз проводки, а не під потужність духовки навпростець.
Додатково варто поставити УЗО (пристрій захисного відключення) на 30 мА — воно рятує від ураження струмом при пробої ізоляції чи попаданні вологи на клеми. Особливо це актуально, якщо духовка стоїть поруч з мийкою чи в умовах підвищеної вологості кухні.
Якщо є можливість — зручніше поставити диференційний автомат (дифавтомат), який поєднує функції автомата і УЗО в одному корпусі. Місця в щитку займає стільки ж, скільки й окремий автомат, а захист повніший.

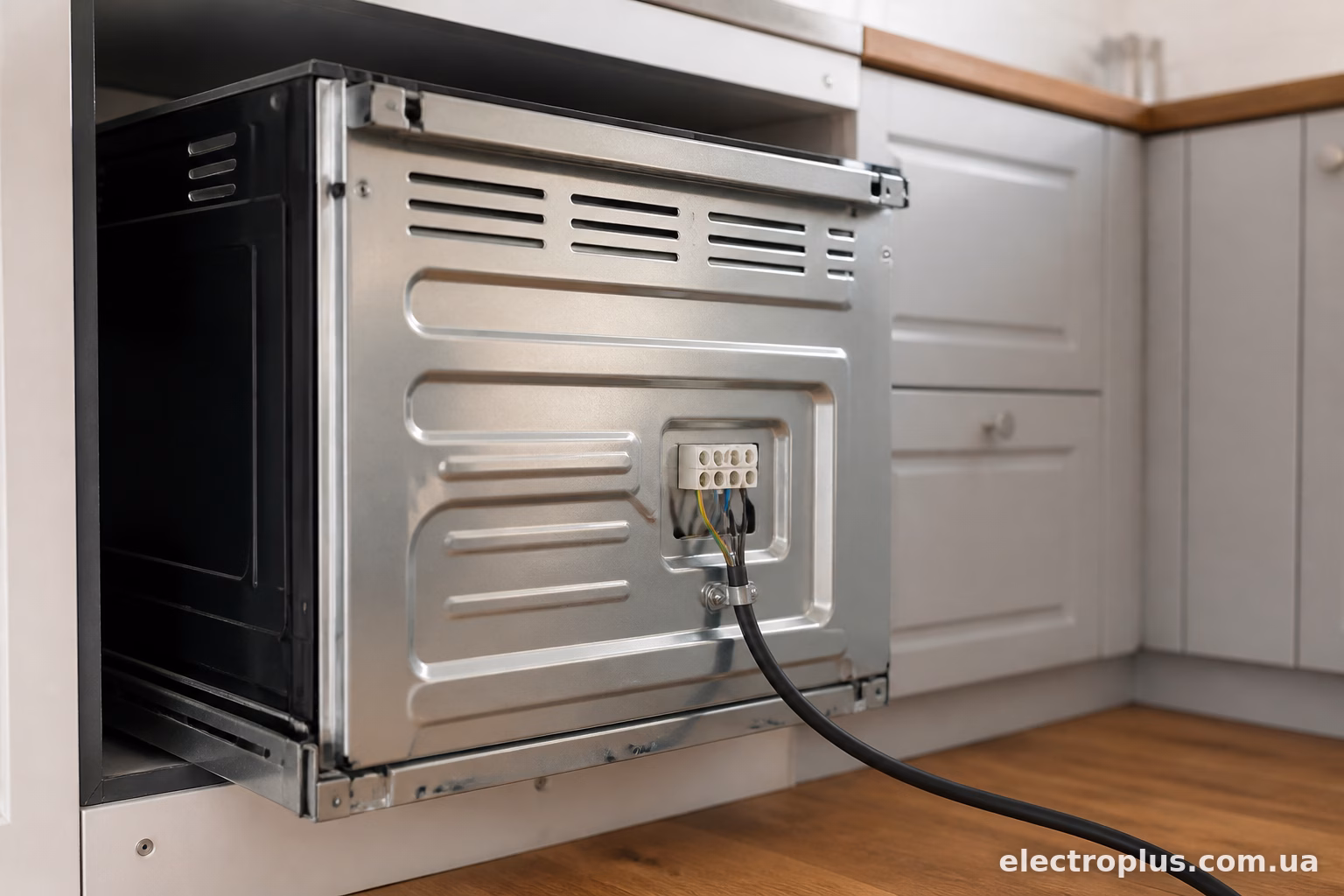

Розетка чи пряме підключення
Духовки потужністю до 3,5 кВт часто підключають через спеціальну силову розетку з заземленням, розраховану на 16 А. Це зручно — у разі поломки прилад легко відключити і винести на ремонт.
Для більш потужних моделей (від 4 кВт) виробники часто рекомендують пряме підключення до клемної колодки, без розетки. Це надійніше з точки зору контакту — розетка з часом може розбовтатись під таким навантаженням, а прямий затиск такої проблеми не має.
Дивіться інструкцію до конкретної моделі — там завжди вказано рекомендований спосіб підключення і мінімальний переріз кабелю для конкретного приладу.
Типові помилки при виборі кабелю
Найчастіша помилка — брати кабель 1,5 мм² “бо він же для розетки на 16 А підходить у теорії”. На практиці для потужної духовки цього мало, особливо якщо лінія довга або проходить у важких умовах.
Друга помилка — економія на марці кабелю, коли беруть найдешевший ПВС без відповідної маркування по вогнестійкості для прихованої прокладки в стіні. Це вже питання пожежної безпеки, тут краще не ризикувати заради різниці в пару сотень гривень.
Третя — забувають про заземлюючу жилу, особливо в старих будинках, де проводка ще двожильна. У такому випадку прокладку нового кабелю з заземленням варто зробити в першу чергу, ще до купівлі самої духовки.
Коротко по суті
Для духовки до 3,5 кВт беріть мідний кабель ВВГнг-LS перерізом 2,5 мм², для потужніших моделей — 4 мм². Три жили, обов’язково із заземленням, окрема лінія від щитка, окремий автомат під переріз кабелю і бажано УЗО або дифавтомат для захисту. Точну цифру потужності завжди дивіться в паспорті конкретної моделі — краще взяти кабель з невеликим запасом по перерізу, ніж потім переробляти проводку в стіні.
