Керувати одним світильником з трьох різних точок — задача, яка спантеличує навіть тих, хто вже маж досвід зі звичайною прохідною схемою на два вимикачі. Тут з’являється третій елемент — перехресний (крос) вимикач, і без нього нічого не запрацює. Розберемось, як це все з’єднати, щоб світло вмикалось і вимикалось з будь-якої точки незалежно від стану інших вимикачів.
Чим прохідний вимикач відрізняється від перехресного
Це принципова річ, яку треба зрозуміти перед тим, як братися за монтаж.
Прохідний вимикач (його ще називають переключач) має три контакти: один вхідний і два вихідні. Він не розриває коло повністю, а перекидає сигнал з одного проводу на інший. Такі вимикачі ставлять по краях схеми — там, де підключається фаза від автомата і де провід йде до лампи.
Перехресний вимикач влаштований складніше. У нього чотири контакти, і всередині він або пропускає обидві лінії напряму, або перехрещує їх між собою. Такий вимикач монтується посередині — між двома прохідними. Саме завдяки перехресному елементу можна додавати скільки завгодно точок керування: хочете з чотирьох місць керувати світлом — ставите два перехресних посередині, хочете з п’яти — три перехресних. Принцип завжди один: по краях прохідні, всередині перехресні.
Зовні перехресний вимикач часто виглядає так само, як прохідний, тому при купівлі уважно дивіться на маркування або питайте продавця — переплутати легко, а схема через це працювати не буде.

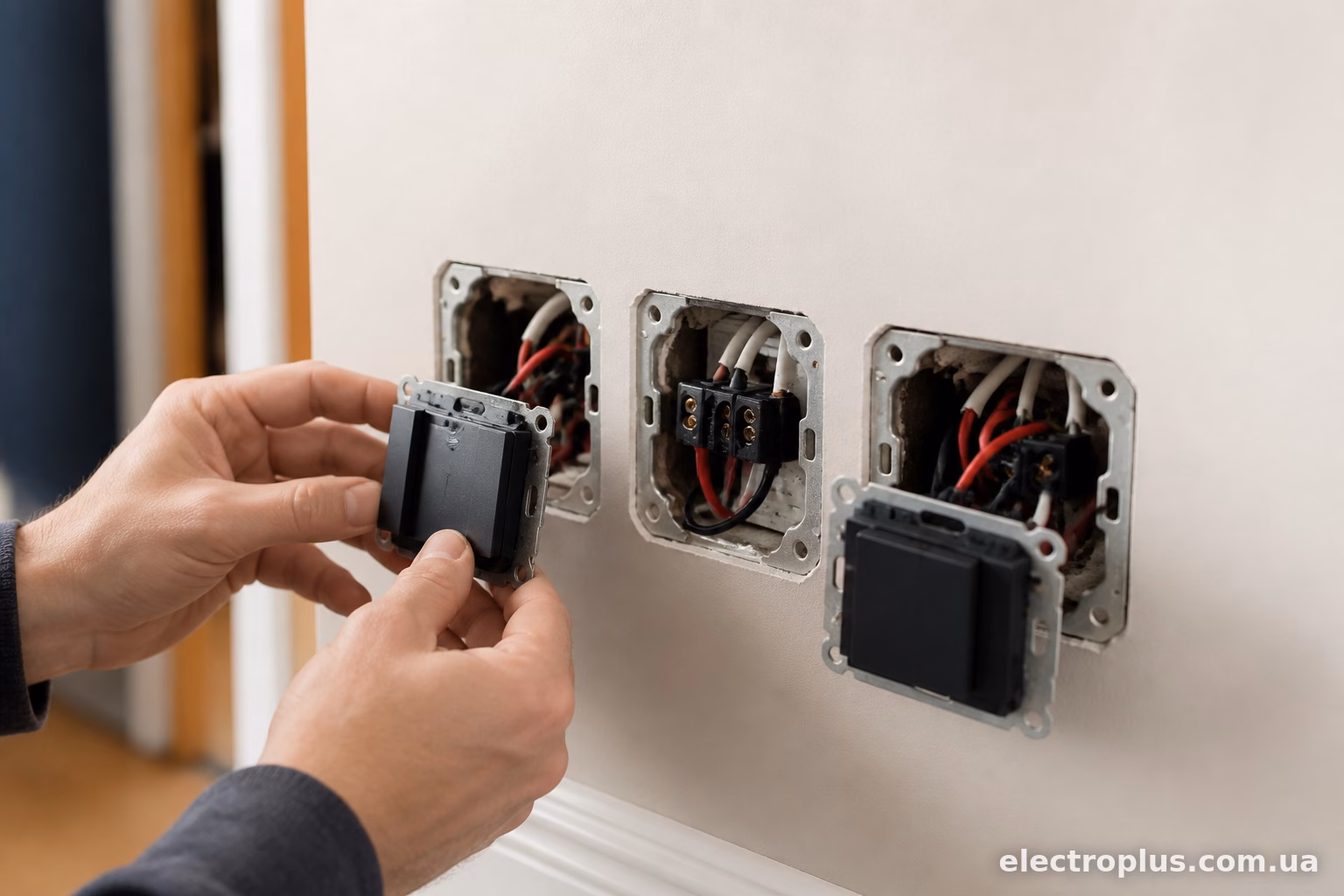

Що знадобиться для монтажу
Список невеликий, але кожен пункт важливий:
- два прохідних вимикачі (одноклавішні, з трьома клемами);
- один перехресний вимикач (з чотирма клемами);
- кабель ВВГнг-LS 3х1,5 — потрібно кілька відрізків, довжина залежить від відстані між точками;
- клемники або скрутки з подальшою ізоляцією (клемники надійніше і швидше);
- індикаторна викрутка для перевірки фази;
- монтажна коробка для розподілу проводів (якщо схема збирається через розподільну коробку, а не напряму).
Щодо кабелю — для звичайного освітлення в квартирі перетину 1,5 мм² вистачає з запасом. Якщо світильник потужний (наприклад, кілька галогенних ламп на 300-400 Вт сумарно), можна взяти 2,5 мм², гірше не буде.
Принципова схема з’єднання
Уявіть три точки: точка А (перший прохідний вимикач), точка Б (перехресний вимикач), точка В (другий прохідний вимикач).
Фаза від автомата приходить на вхідну клему першого прохідного вимикача (точка А). З двох вихідних клем цього вимикача йдуть два провідники до перехресного вимикача (точка Б) — вони підключаються на його вхідні клеми. З двох вихідних клем перехресного вимикача провідники йдуть до другого прохідного вимикача (точка В) — на його дві вихідні клеми (так-так, саме на ті, що позначені як вихідні, бо тепер сигнал іде у зворотному напрямку). А вже з вхідної клеми другого прохідного вимикача провід іде до лампи.
Якщо намалювати це схематично, виходить така собі “гірлянда”: фаза → прохідний №1 → два дроти → перехресний → два дроти → прохідний №2 → лампа.
Нуль на вимикачі не заводиться взагалі — він іде напряму з розподільної коробки на лампу, як і в звичайній схемі з одним вимикачем. Це часто плутають початківці, намагаючись завести нуль кудись у вимикач, хоча там йому робити нічого.

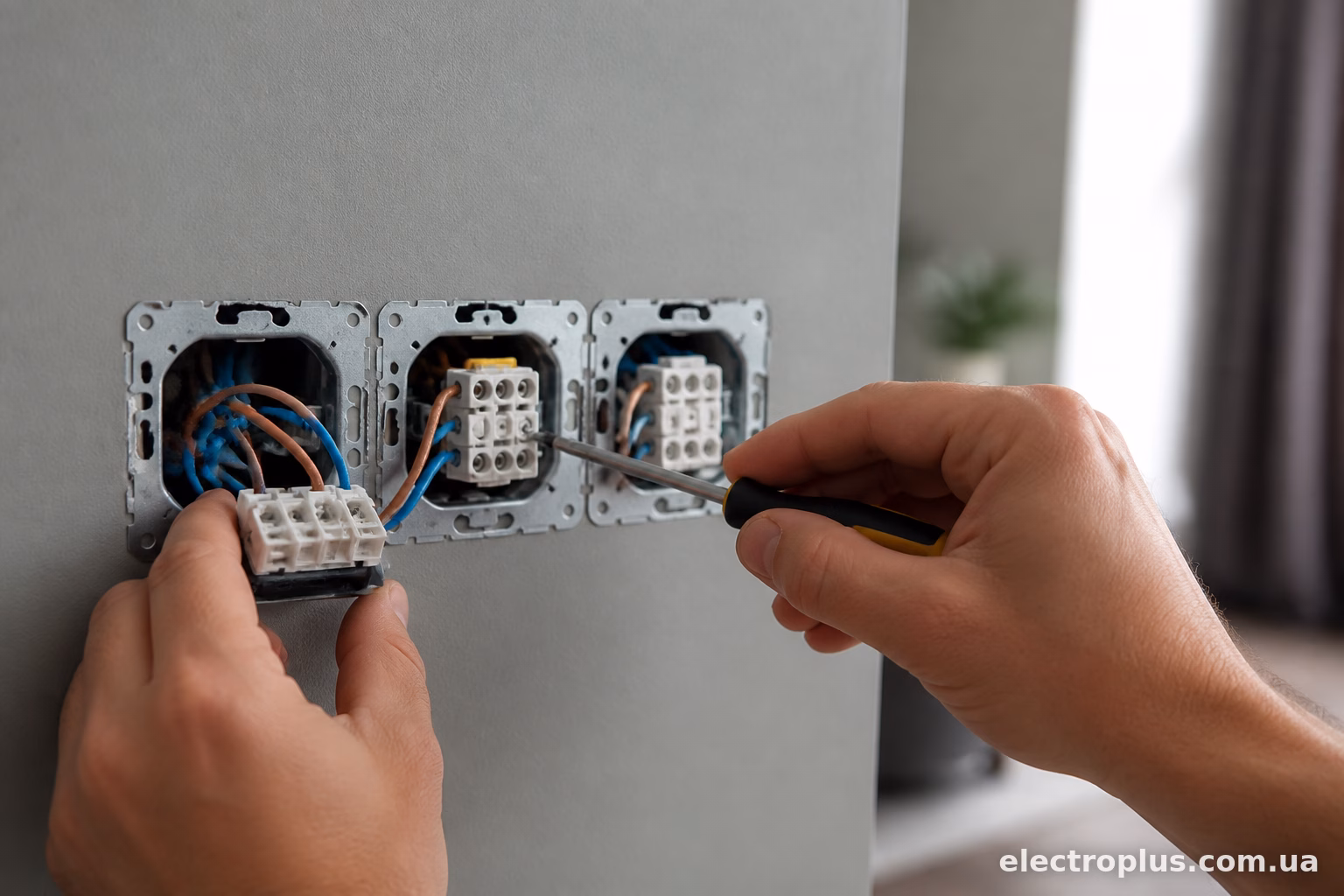

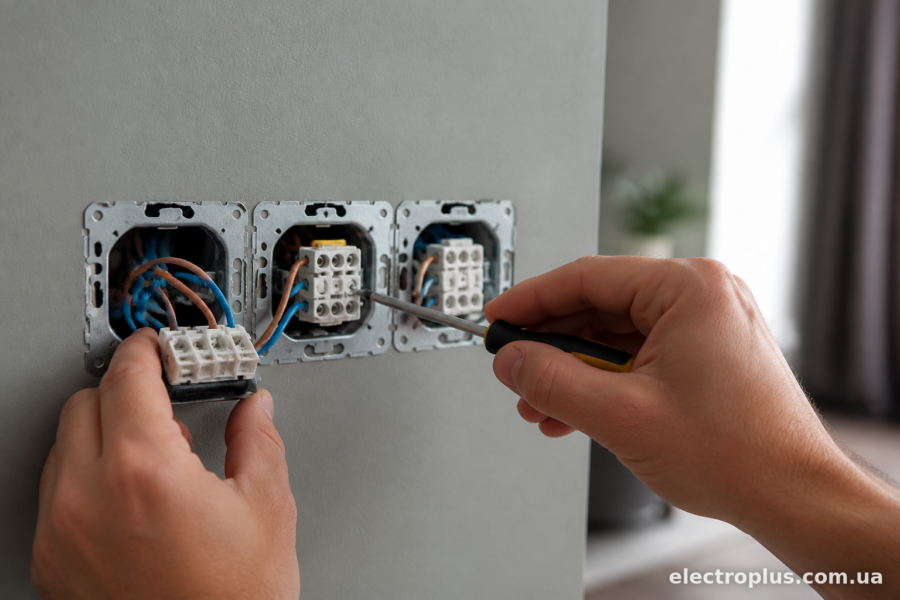

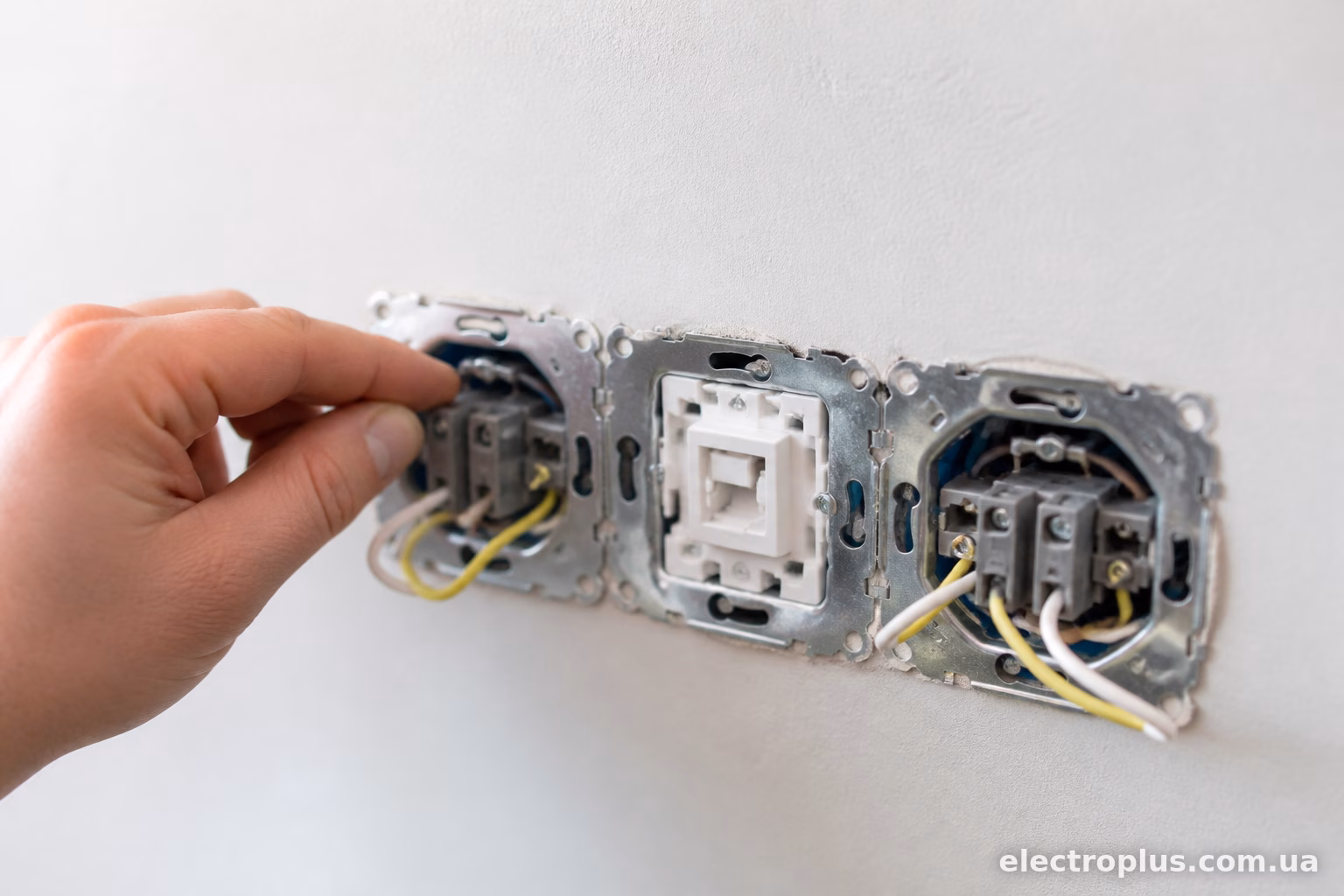

Покрокова інструкція підключення
Перед початком робіт обов’язково знеструмте лінію на щитку і перевірте відсутність напруги індикаторною викруткою — це не рекомендація, а обов’язковий пункт, який рятує здоров’я.
- Прокладіть кабель від розподільної коробки до кожної точки монтажу вимикача, а також між самими точками, якщо вимикачі рознесені по різних стінах або кімнатах.
- У розподільній коробці з’єднайте фазу від автомата з вхідним провідником першого прохідного вимикача.
- Від двох вихідних клем першого вимикача прокладіть два окремих провідники до перехресного вимикача (точка Б). Ці два провідники в побуті часто називають “біжучими” або лінійними — вони не мають фіксованого стану фази чи нуля, просто передають сигнал.
- Від перехресного вимикача такими ж двома провідниками з’єднайте його вихідні клеми з клемами другого прохідного вимикача.
- Вихідну (третю) клему другого прохідного вимикача з’єднайте з фазним провідником лампи через розподільну коробку.
- Нуль від автомата напряму, минаючи всі вимикачі, підключіть до нульового контакту патрона лампи.
- Заземлення (якщо світильник металевий і має клему PE) підключається окремим провідником, також в обхід вимикачів.
Після монтажу подайте напругу і перевірте роботу з кожної точки: вмикання й вимикання повинні спрацьовувати незалежно від того, в якому положенні знаходяться інші два вимикачі. Якщо світло не реагує на одну з точок — найімовірніше, переплутані клеми на перехресному вимикачі, або десь переплутані вхідні й вихідні контакти на прохідних.
Типові помилки при монтажі
Найчастіша проблема — плутанина між входом і виходом на прохідному вимикачі. У більшості моделей вхідна клема позначена інакше (іноді написом “L”, іноді просто розташована окремо від двох інших, які згруповані поруч). Якщо переплутати, схема все одно може частково працювати, але з’явиться ефект, коли з певної комбінації положень лампа не вмикається взагалі або вмикається з затримкою (при використанні світлодіодних ламп це особливо помітно — вони можуть блимати).
Друга поширена помилка — спроба заощадити на кабелі і використати два різних кольори проводів для “біжучих” лінй замість трьох окремих жил в одному кабелі. Це ускладнює діагностику, якщо щось піде не так, бо в розподільній коробці буде каша з проводів невідомого призначення. Краще одразу підписувати або маркувати кабелі кольоровими стяжками, особливо якщо монтаж ведете не в один день.
Третя помилка — забути про переріз кабелю на ділянці до потужного світильника. Якщо ставите люстру на 500 Вт з диммером (до речі, диммер із такою схемою в принципі не поєднується без спеціальних радіочастотних або Wi-Fi модулів — про це варто пам’ятати заздалегідь), краще взяти кабель з запасом перетину.

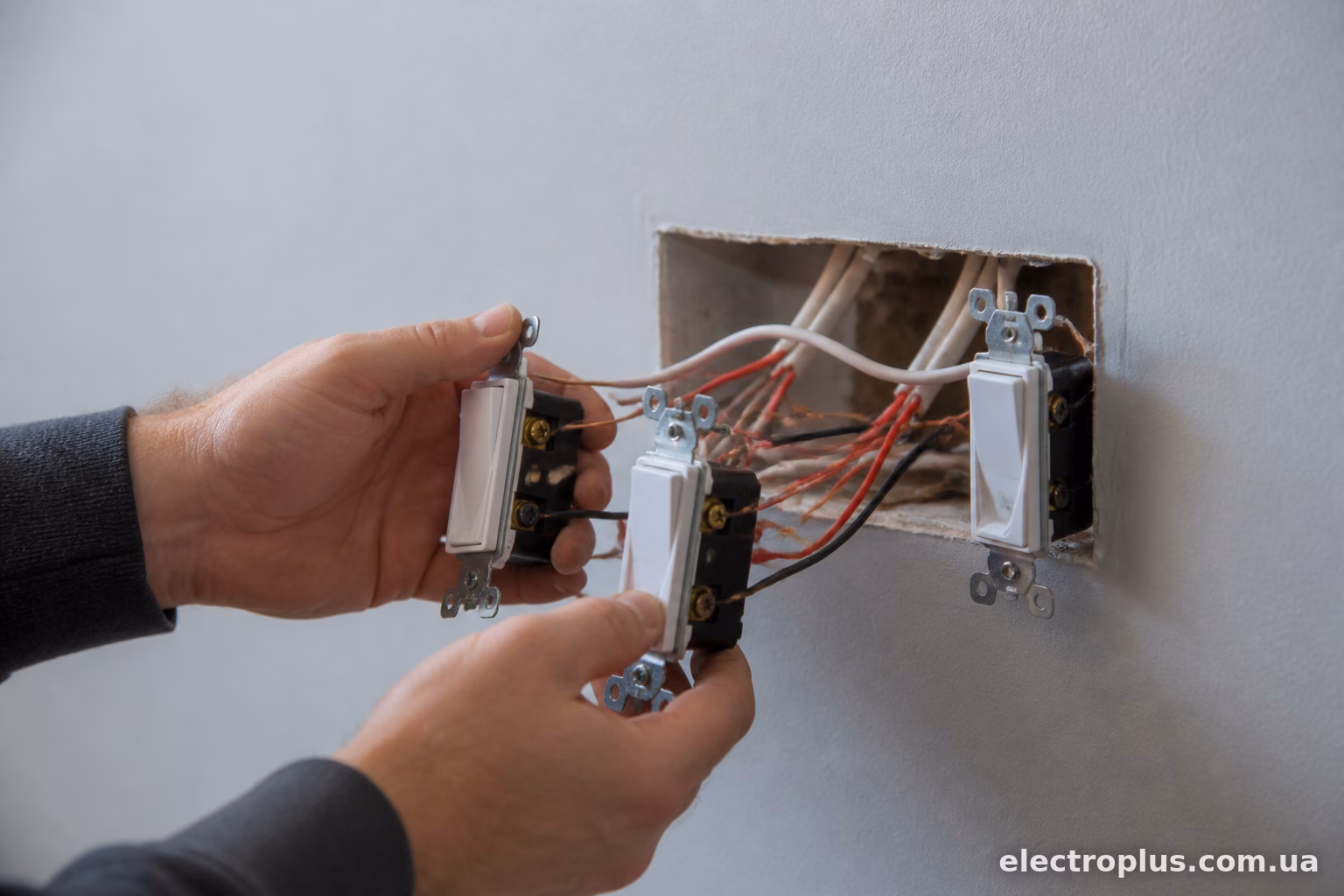

Чи можна використати прохідний вимикач замість перехресного
Ні, і це не питання зручності, а питання фізики контактів. Прохідний вимикач з трьома клемами просто не має достатньо контактів, щоб перекидати одразу дві лінії. Якщо спробувати підключити прохідний замість перехресного, максимум що вийде — керування з двох точок буде працювати, а третя точка або не працюватиме взагалі, або буде замикати коло намертво, ігноруючи стан інших вимикачів. Тому економити на цьому елементі не варто — перехресний вимикач коштує трохи дорожче за прохідний, але без нього вся схема не має сенсу.
На що звернути увагу при виборі обладнання
Для схеми з трьох точок бажано брати вимикачі одного виробника і однієї серії — це не так критично для роботи схеми, як для естетики (щоб клавіші не відрізнялись за формою чи ходом). З бюджетних варіантів непогано показують себе вимикачі серії Viko Karre або Schneider Electric Sedna — там і механізм чіткий, і клеми зручні для монтажу товстих провідників.
Якщо монтаж ведеться в дерев’яному будинку або приміщенні з підвищеними вимогами до пожежної безпеки, використовуйте виключно кабель з негорючою ізоляцією (маркування нг-LS) і не економте на розподільних коробках — краще взяти металеві або самозагасаючі пластикові.
Схема з трьох точок керування виглядає складно тільки на папері. На практиці, коли розумієш логіку проходження фази через прохідні та перехресний вимикач, монтаж займає не більше години, включаючи прокладку кабелю. Головне — не плутати вхідні й вихідні клеми та тестувати кожне з’єднання мультиметром перед остаточним монтажем у стіну, бо переробляти штробу через одну переплутану жилу — задоволення нижче середнього.
