Потрійна розетка — це коли на одній монтажній коробці або на суцільній рамці стоять три механізми одразу. Зручно для кухні, робочого місця з комп’ютером, зони біля телевізора — де техніки багато, а окремо тягнути три лінії немає сенсу. Підключається такий блок майже так само, як звичайна розетка, тільки з одним нюансом: живлення потрібно розвести на всі три механізми.
Розберемо весь процес по порядку — від вибору кабелю до фінальної перевірки.
Що знадобиться перед роботою
Мінімальний набір такий:
- сам блок розеток (три механізми + рамка або суцільний корпус на 3 місця);
- монтажна коробка (підрозетник) — якщо стіна з гіпсокартону чи бетону, коробка потрібна відповідна за глибиною;
- кабель ВВГнг або ВВГ перерізом не менше 2,5 мм² (для звичайних побутових навантажень);
- викрутки — плоска і хрестова, індикаторна викрутка бажана;
- бокорізи або стрипер для зачистки проводів;
- мультиметр або хоча б індикатор напруги.
Якщо блок ставиться на кухні, де підключаються плита, мікрохвильовка чи бойлер — перетин кабелю варто брати 4 мм², а лінію заводити окремим автоматом. Про це трохи нижче.

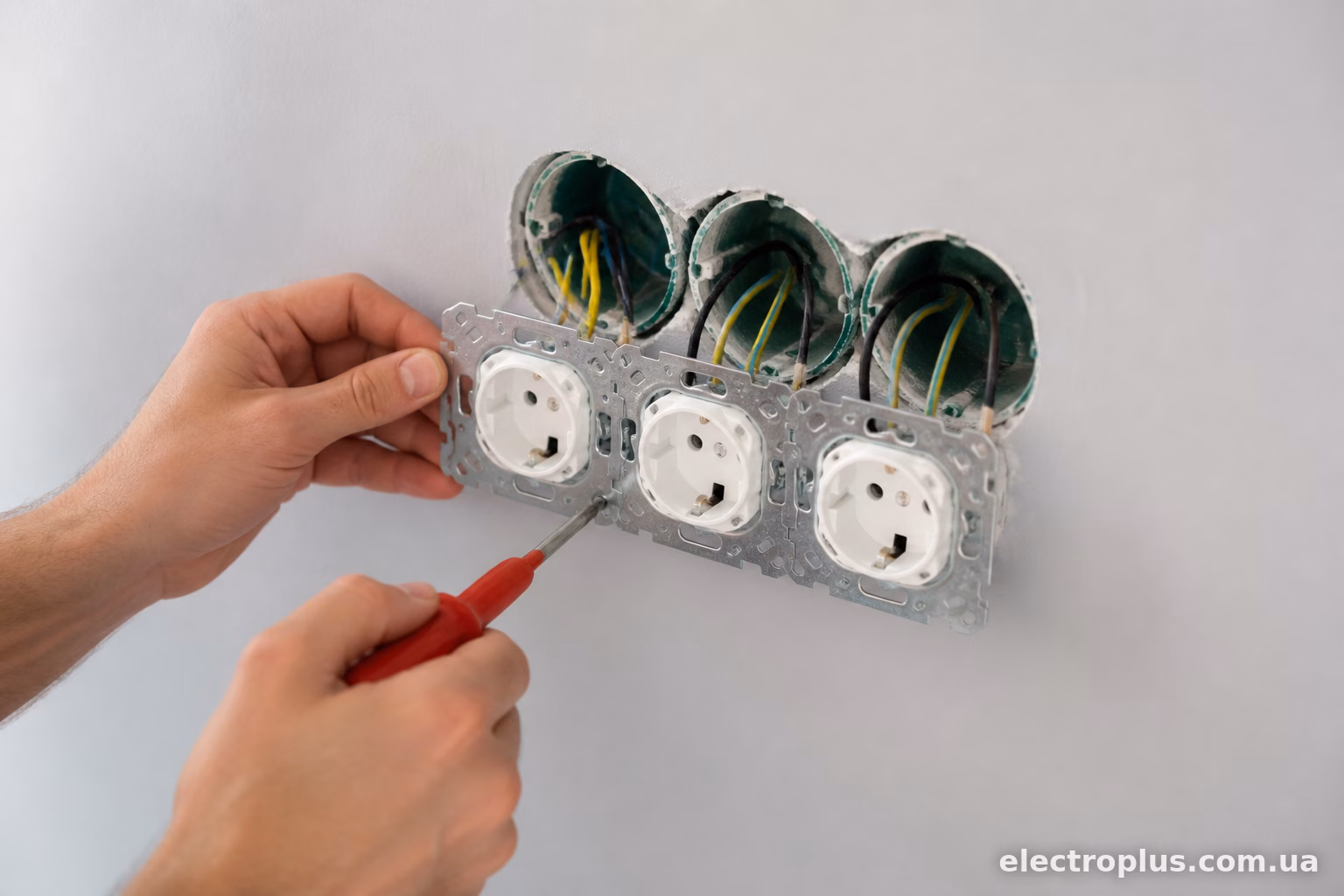

Схема підключення: шлейфом чи паралельно
Тут все просто. Живлення (фаза, нуль, земля) заводиться на перший механізм блоку, а далі перекидається шлейфом на другий і третій. Тобто фактично всі три розетки з’єднані паралельно між собою, і живлення до них іде від однієї точки.
Виглядає це так: на клемну колодку першого механізму заходить кабель від щитка. Далі короткими відрізками проводу (можна взяти обрізки того ж ВВГ 2,5 мм²) з’єднуємо клеми першої розетки з клемами другої, а другої — з третьою. Фаза до фази, нуль до нуля, земля до землі.
Важливо не переплутати клеми місцями — інакше на одній із розеток може не бути землі, а це вже небезпечно для техніки з металевим корпусом.
Покрокова інструкція
1. Знеструмлюємо лінію.
Вимикаємо автомат у щитку, який відповідає за цю групу розеток. Перевіряємо індикатором, що напруги дійсно немає — не довіряємо на слово навіть собі, бувають випадки, коли автомати підписані неправильно.
2. Готуємо монтажну коробку.
Якщо ставите блок у нову коробку — вирізаєте отвір потрібного розміру, вставляєте підрозетник, фіксуєте розчином або гіпсовою сумішшю (алебастр підходить, сохне швидко).
3. Заводимо кабель у коробку.
Залишаємо запас проводу приблизно 10-15 см з кожного боку — цього вистачить, щоб зручно підключити всі три механізми і за потреби ще раз перепідключити, якщо щось не так.
4. Зачищаємо проводи.
Знімаємо ізоляцію з кінців кабелю на 8-10 мм. Якщо провід багатожильний — краще залудити кінчики або використати наконечники НШВІ, так контакт буде надійніший.
5. Підключаємо перший механізм.
Фазу (зазвичай коричневий або білий провід) — в клему з позначкою L, нуль (синій) — у N, землю (жовто-зелений) — у клему із символом заземлення.
6. Робимо перемички на другий і третій механізм.
Відрізаємо три шматки проводу однакової довжини (з запасом 5-7 см), зачищаємо з обох кінців. З’єднуємо клеми першого механізму з другим, потім другого з третім — по кожній жилі окремо.
7. Перевіряємо всі з’єднання на затягнутість.
Слабо затиснутий провід з часом почне іскрити, грітися, а в підсумку — оплавляти клему. Перетягуйте гвинти до упору, але без фанатизму, щоб не зірвати різьбу.

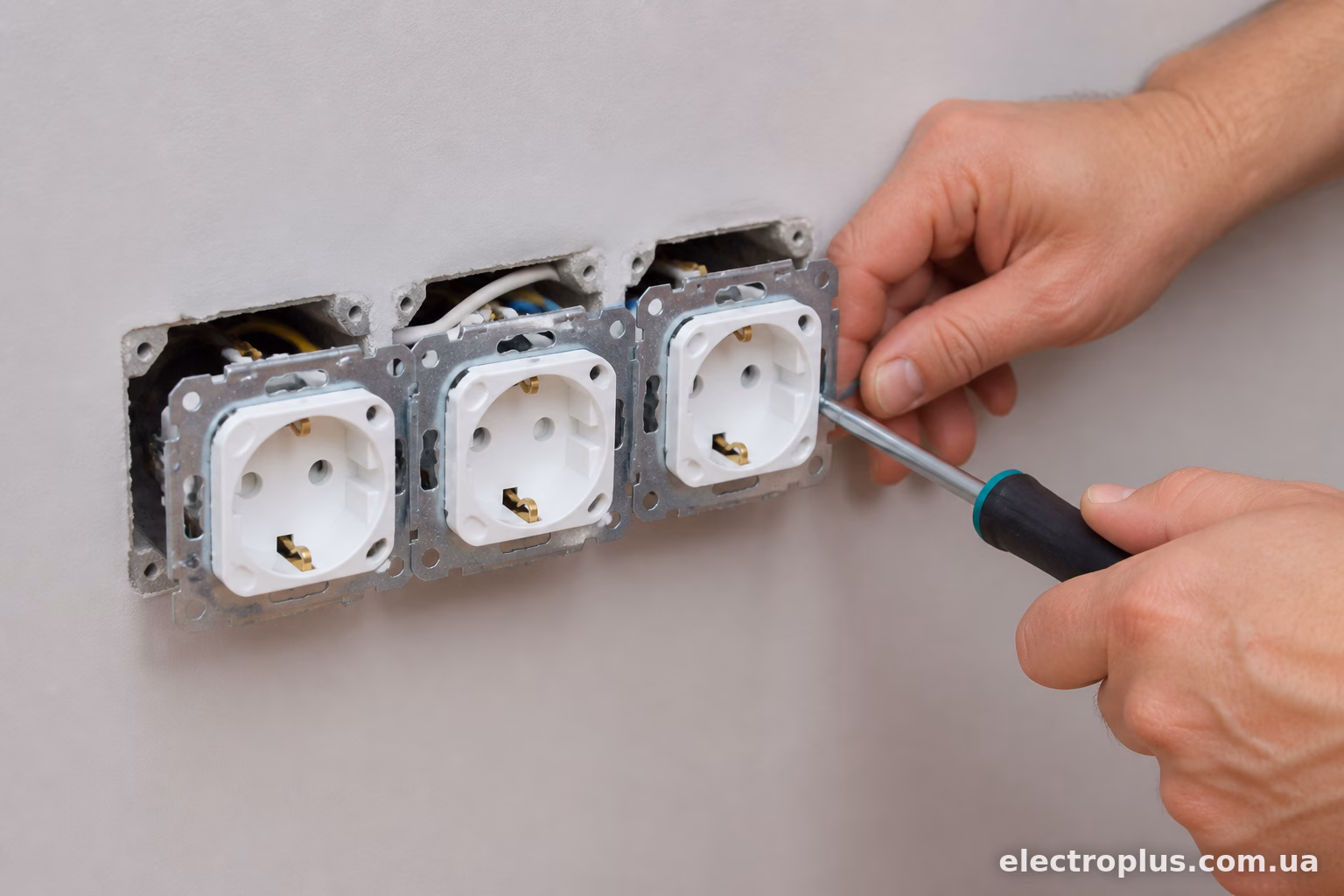

8. Заводимо механізми в коробку і фіксуємо рамкою.
Обережно складаємо проводи “гармошкою”, щоб не пережати ізоляцію об краї коробки.
9. Подаємо напругу і перевіряємо роботу.
Вмикаємо автомат, перевіряємо індикатором наявність фази на кожній з трьох розеток блоку. Можна також підключити навантаження — наприклад, зарядку телефону — щоб переконатись, що все працює.

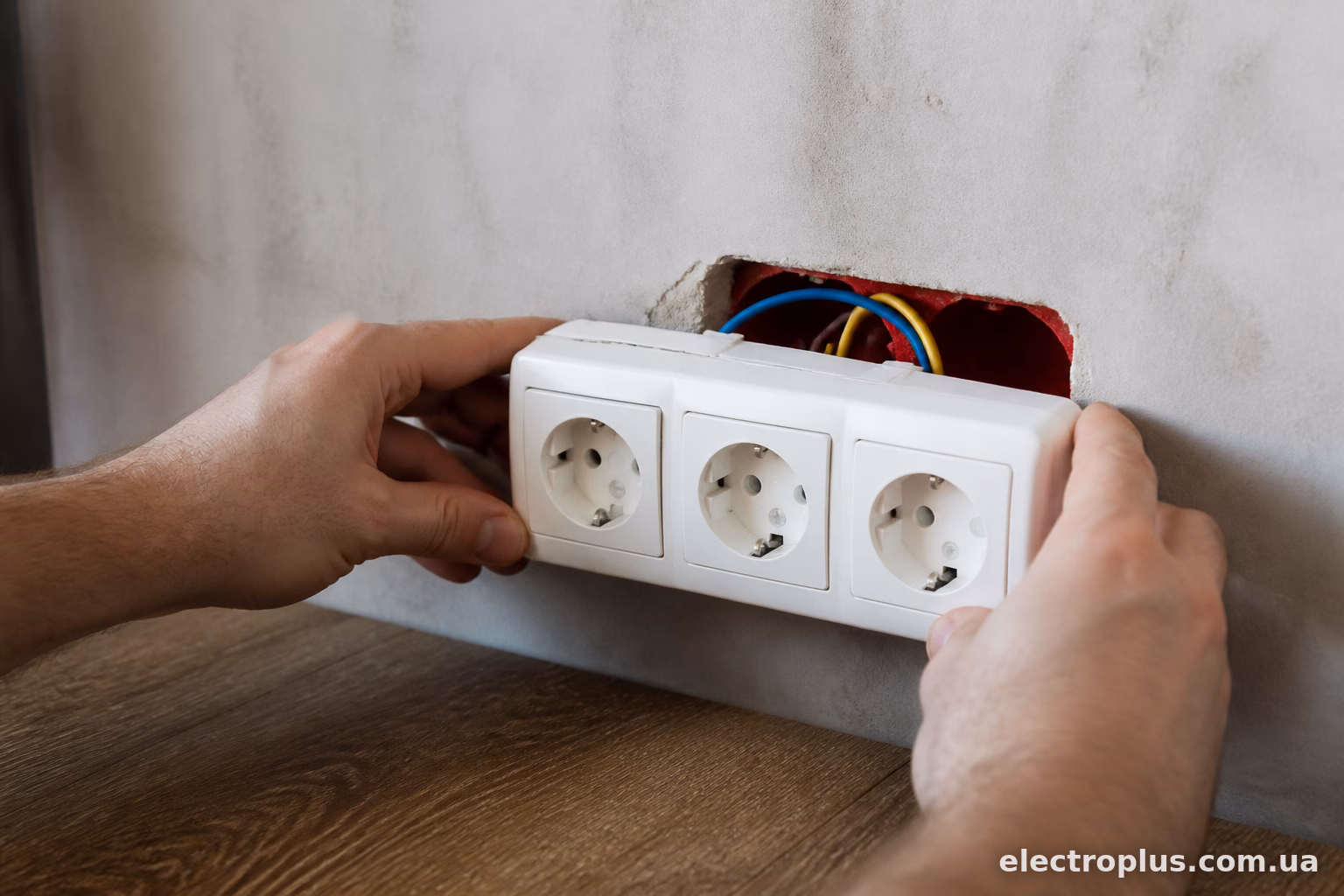

Якщо розетки з заземленням
У більшості сучасних квартир проводка вже трипровідна, з окремою жилою заземлення. У такому випадку земля так само шлейфується між усіма трьома механізмами, як фаза і нуль.
Але трапляються будинки старого фонду, де в стіні лежить двопровідний кабель без заземлення. Ставити розетки з заземлюючим контактом там, звісно, можна — фізично нічого не заважає, — але сам контакт заземлення просто нікуди не буде підключений. Для більшості побутової техніки це некритично, а от для пральної машини чи бойлера бажано все-таки організувати заземлення хоча б через шину в щитку, якщо є така можливість.
Яке навантаження витримує блок на три розетки
Тут головне — не переоцінити можливості одного кабелю. Стандартний перетин 2,5 мм² на мідному кабелі витримує струм близько 25-27 А, це приблизно 5,5-6 кВт. Але це загальний ліміт лінії, а не одного блоку розеток.
На практиці в один блок із трьох розеток не варто одночасно вмикати:
- чайник (2 кВт) + мікрохвильовку (1,5 кВт) + тостер (1 кВт) — разом це вже 4,5 кВт, і кабель починає добряче гріться;
- обігрівач + праску + фен на одній лінії теж не найкраща ідея.
Якщо плануєте регулярно навантажувати блок сильними споживачами, краще одразу заводити на нього окремий автомат на 16 А і не змішувати цю лінію з освітленням чи слабкострумовими розетками.

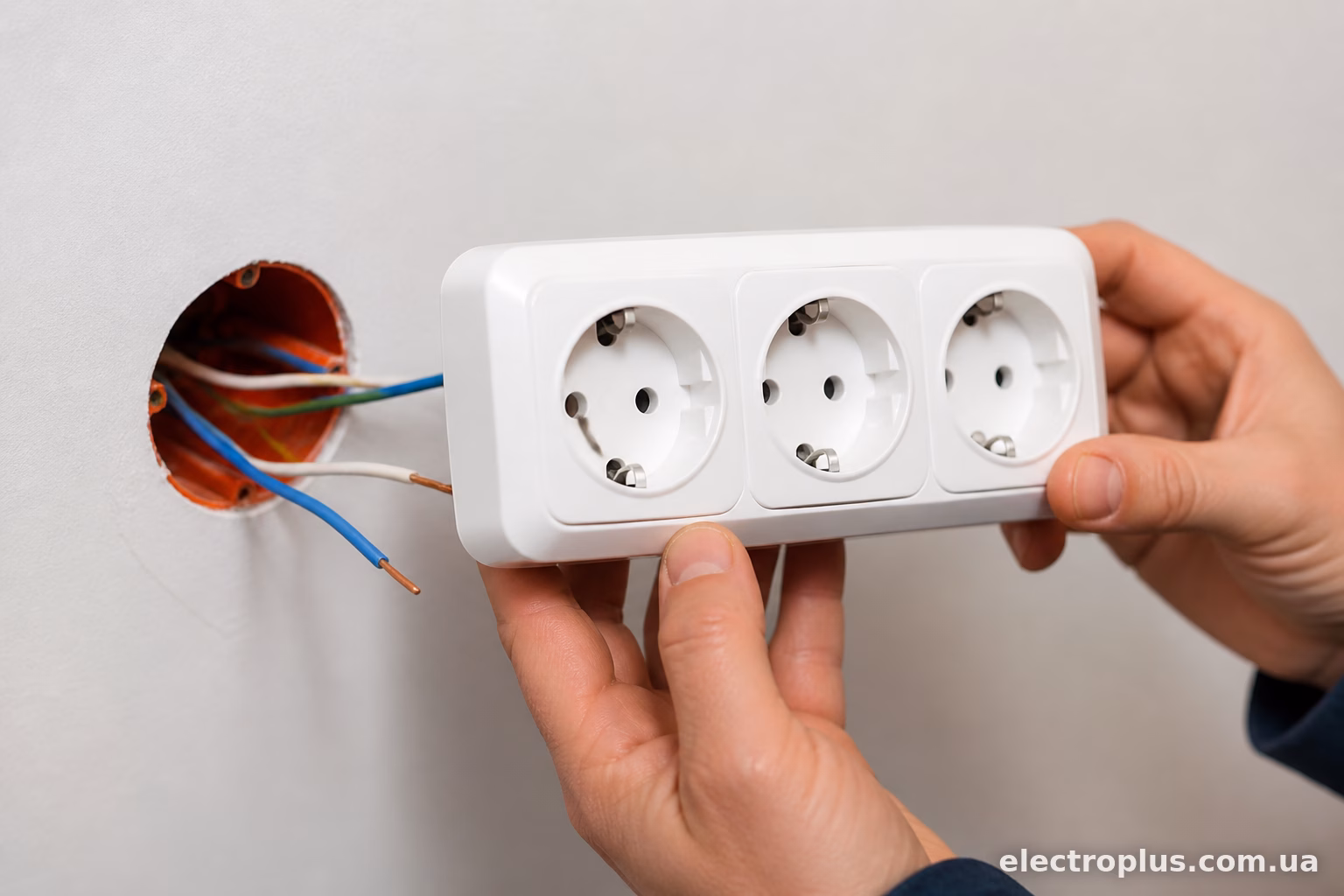

Типові помилки при підключенні
Найчастіше люди наступають на одні й ті самі граблі:
- Плутають фазу і нуль на різних механізмах. Буває, що перший механізм підключений правильно, а на перемичках переплутали місцями клеми — і на другій розетці фаза виявляється там, де мала бути нуль. Зовні працює однаково, але це небезпечно для деякої техніки з поляризованою вилкою.
- Не залишають запас проводу. Коли кабель обрізаний впритул, будь-яке повторне підключення перетворюється на проблему — доводиться нарощувати проводом, а це зайве з’єднання в коробці.
- Погано затягують клеми. Особливо на дешевих розетках з м’яким металом клем. Через кілька місяців контакт слабшає, з’являється нагрів, іноді запах паленої пластмаси.
- Ставлять блок розеток на слабкий автомат разом з іншими потужними споживачами. Тоді при одночасному включенні чайника і обігрівача автомат просто вибиває.
- Ігнорують заземлення там, де воно є. Іноді простіше “не заморочуватись” і не підключати третю жилу — але це знімає захист з техніки при пробої ізоляції.
Кілька практичних порад
Якщо блок розеток ставиться на кухні біля робочої зони — краще брати механізми з захисними шторками, особливо якщо в домі маленькі діти. Коштує це трохи дорожче, але безпечніше.
Для ванної кімнати чи будь-якого вологого приміщення потрібен блок із ступенем захисту не нижче IP44, інакше при попаданні бризок є ризик короткого замикання.
Якщо плануєте одразу і розетки, і USB-зарядку в одному блоці — зверніть увагу на моделі з вбудованим USB-модулем. Це зручніше, ніж окремо тягнути зарядний блок і займати ним одну з розеток.
Підключення блоку з трьох розеток — робота, яку цілком можна зробити самостійно, якщо є базове розуміння електрики і акуратність в роботі з клемами. Головне — знеструмити лінію перед початком, правильно розвести фазу-нуль-землю по всіх трьох механізмах і не забувати про допустиме навантаження на кабель. Якщо є сумніви в стані проводки або в правильності розводки в щитку — краще один раз викликати електрика, ніж потім розбиратися з наслідками короткого замикання.
