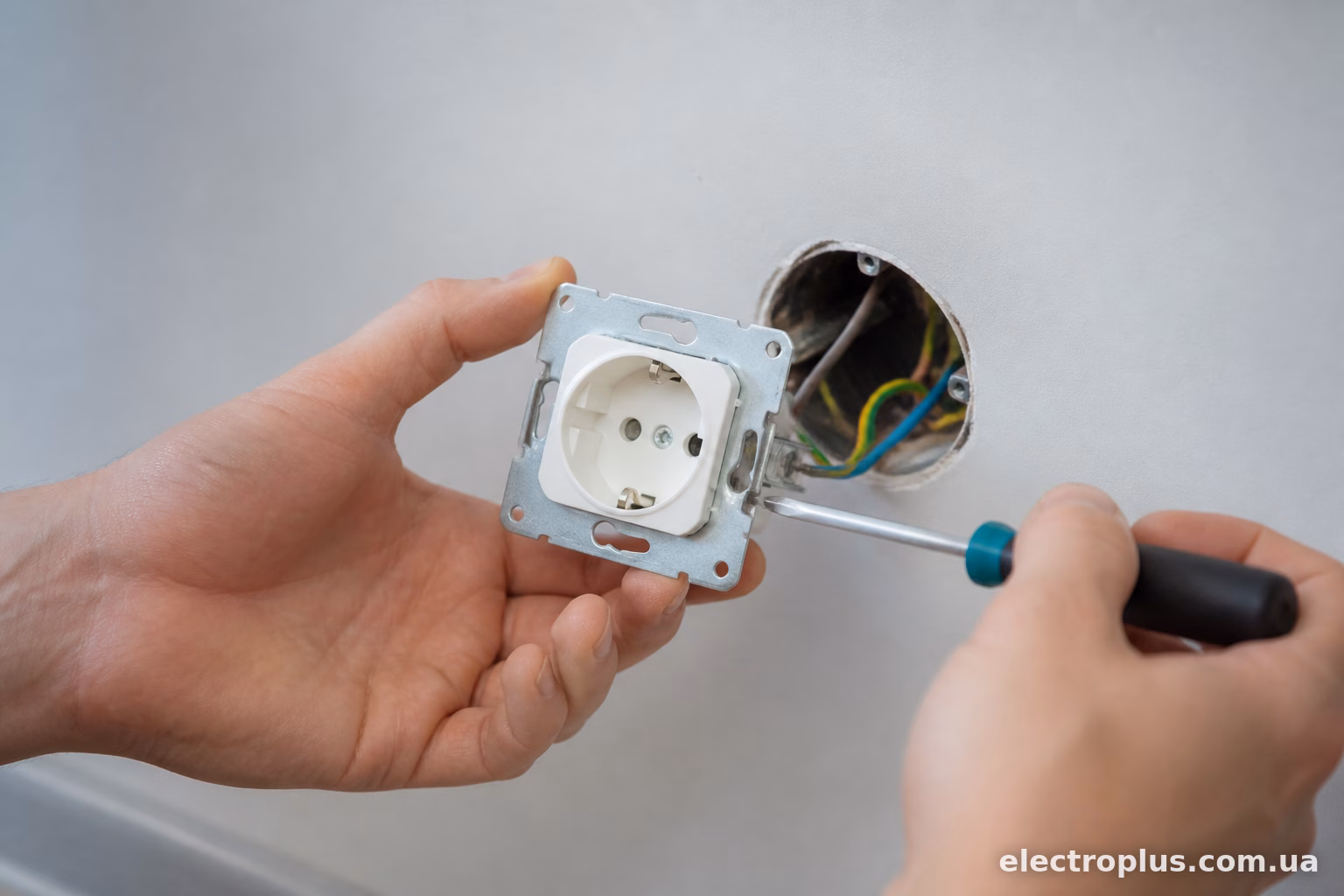

Розетка без заземлення — це вже не варіант, якщо мова йде про пральну машину, бойлер чи будь-яку техніку з металевим корпусом. Три дроти замість двох — це не примха, а елементарна безпека. Розберемо, як зробити все правильно, без “на глазок” і “сусід так робив”.
Навіщо взагалі потрібне заземлення
Уявіть ситуацію: у пральній машині пробило ізоляцію на корпус. Без заземлення метал під напругою — і людина, яка торкнеться машинки мокрими руками, отримає удар. З заземленням струм піде по дроту з найменшим опором — тобто по заземлюючому провіднику, а не через людину. Автомат чи УЗО спрацює миттєво і відключить лінію.
Це не теорія з підручника, а реальні випадки. У старих хрущовках, де проводка ще радянська, двожильна, без заземлення — саме тому там частіше трапляються удари струмом від побутової техніки. У новобудовах вимога на трипровідну мережу вже стандарт, і не просто так.

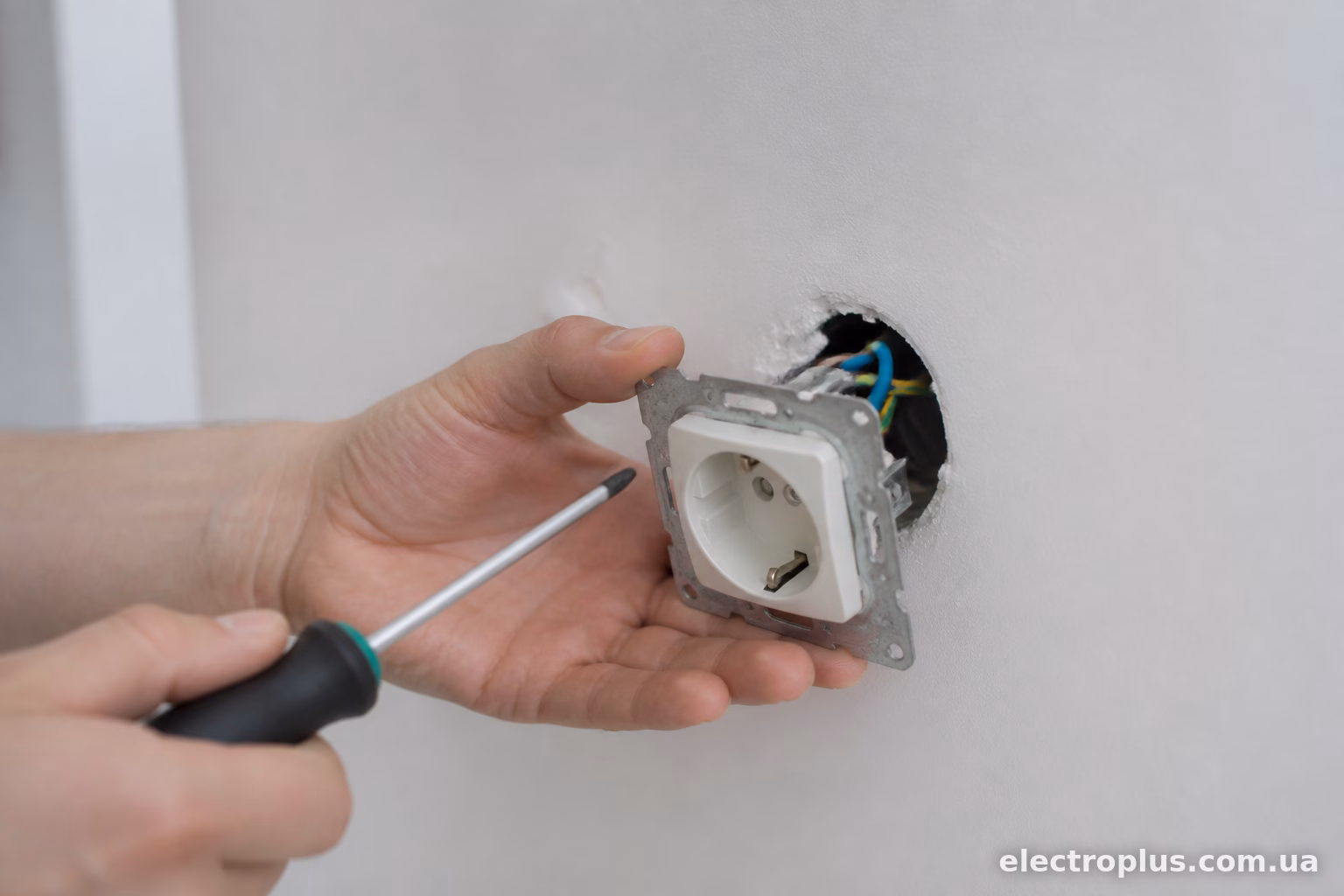

Що потрібно перед початком роботи
Перш ніж лізти в стіну чи щиток, зупиніться на хвилину і перевірте кілька речей.
По-перше, знеструмте лінію. Не просто вимкніть світло вимикачем — вимкніть автомат у щитку, який відповідає за цю групу розеток. Краще взагалі вирубити весь щиток, якщо не впевнені, яка лінія куди веде.
По-друге, перевірте індикаторною викруткою чи мультиметром, що напруги немає. Це займає 10 секунд, а нерви й здоров’я береже надовго.
По-третє, з’ясуйте, чи є у вашій проводці окрема заземлююча жила. Якщо будинок старий і проводка двожильна (тільки фаза й нуль), просто прикрутити третій дріт до розетки не вийде — заземлення фізично нізвідки взяти. У такому випадку варіантів два: тягнути нову лінію від щитка з PE-провідником або робити систему TN-C-S із повторним заземленням, але це вже завдання для електрика, а не для вихідного дня своїми руками.
Кольори проводів і що є що
У сучасному кабелі (ВВГ, NYM тощо) кольори стандартизовані:
- коричневий, чорний або сірий — фаза (L)
- синій або блакитний — нуль (N)
- жовто-зелений — заземлення (PE)
Проблема в тому, що в старій проводці кольори можуть бути якими завгодно — електрики 20 років тому не завжди дотримувались стандартів. Тому колір — це орієнтир, а не аксіома. Якщо є сумніви, прозвоніть лінію мультиметром від щитка до розетки.

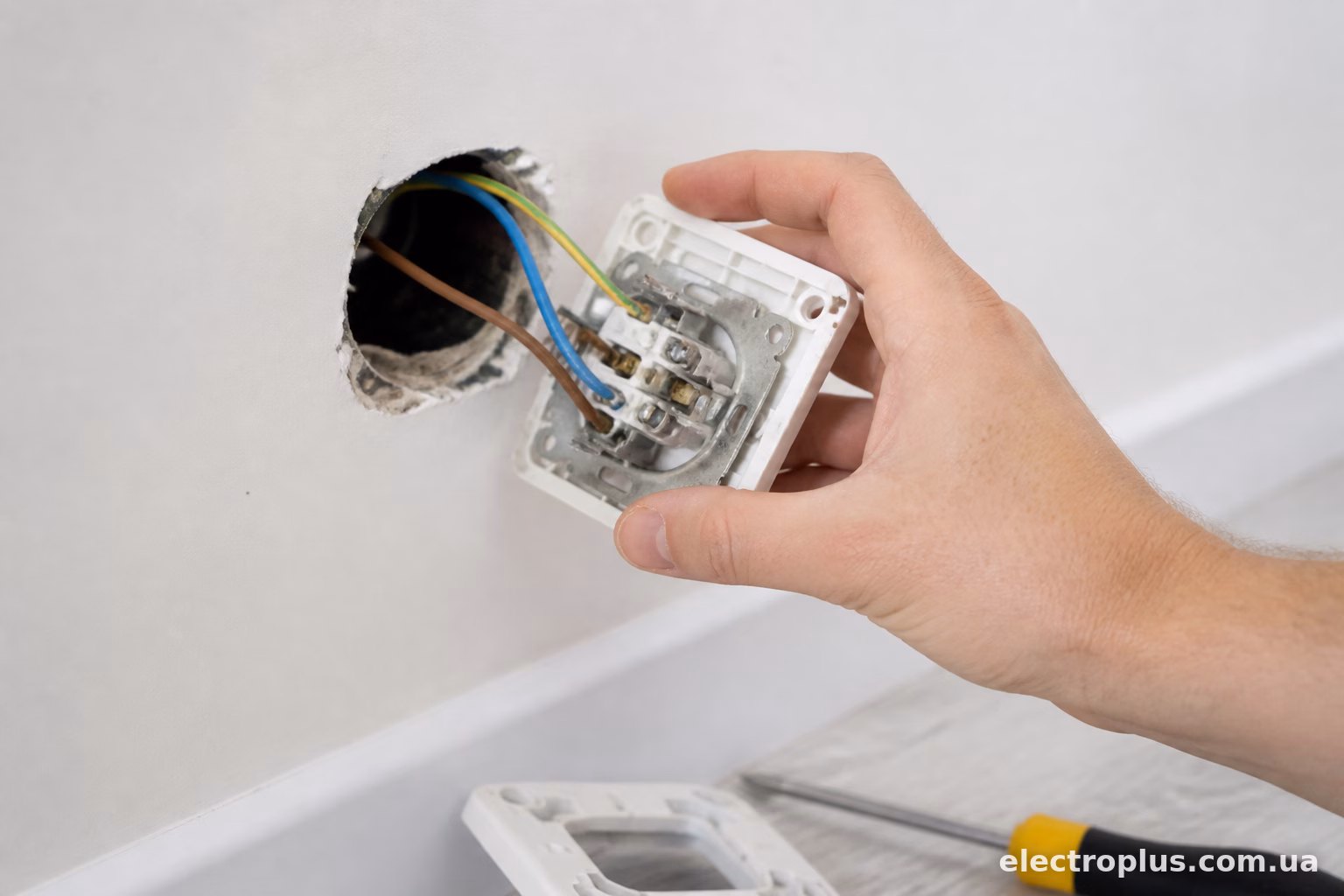

Покрокове підключення розетки
Розберемо процес на прикладі звичайної одинарної розетки з заземлюючим контактом — таких у магазинах більшість, наприклад Schneider Electric Asfora, Viko Karre чи бюджетні варіанти типу e.next.
Крок 1. Знеструмте лінію, перевірте відсутність напруги.
Крок 2. Розберіть розетку — зніміть декоративну рамку і клавішну частину (якщо це блок із вимикачем) або просто відкрутіть гвинти, що тримають механізм у підрозетнику.
Крок 3. Зачистіть кінці дротів приблизно на 10-12 мм. Не більше — оголений провід не повинен стирчати за межі клемної колодки після затягування.
Крок 4. Визначте, де на розетці клема для фази, нуля і заземлення. Зазвичай заземлюючий контакт розташований по центру або збоку, і клема для нього окремо позначена значком заземлення (три горизонтальні лінії або літери PE).
Крок 5. Підключіть дроти:
- фазу — до клеми L
- нуль — до клеми N
- жовто-зелений провід заземлення — до клеми з відповідним значком
Крок 6. Затягніть гвинти клем. Тут головне не перестаратись — занадто сильно затягнутий гвинт може перерізати мідну жилу, особливо якщо провід тонкий (1,5 мм²). Але і недотягнутий контакт теж погано — з часом він грітиметься й окислюватиметься.
Крок 7. Акуратно згорніть дроти “гармошкою” і заведіть механізм у підрозетник. Закріпіть розпірними лапками або гвинтами (залежно від типу підрозетника — пластиковий чи гіпсокартонний).
Крок 8. Встановіть декоративну рамку.
Крок 9. Увімкніть автомат, перевірте індикатором наявність фази в потрібному гнізді, а також перевірте роботу заземлення тестером розеток (є такі недорогі прилади — вставляється в розетку і лампочками показує, чи все підключено правильно).
Типові помилки при монтажі
Найчастіше зустрічається плутанина фази й нуля — розетка ніби працює, техніка вмикається, але корпус приладу може “бити” через неправильну полярність. Друга поширена помилка — заземлення “накинуте” на нульовий провід у розподільній коробці, замість того щоб йти окремою жилою до контуру заземлення в щитку. Це небезпечно і категорично заборонено правилами.
Ще одна історія — коли майстри економлять на дроті і використовують кабель без окремої заземлюючої жили, а PE-контакт розетки просто не підключають взагалі. Розетка виглядає нормально, є третій контакт, але по факту він “в нікуди”. Тестер розеток такий обман одразу покаже.
Буває, що заземлюючий провід підключають, але сама лінія в щитку не з’єднана з контуром заземлення чи з PE-шиною. Тобто локально все зроблено правильно, а глобально система не працює.

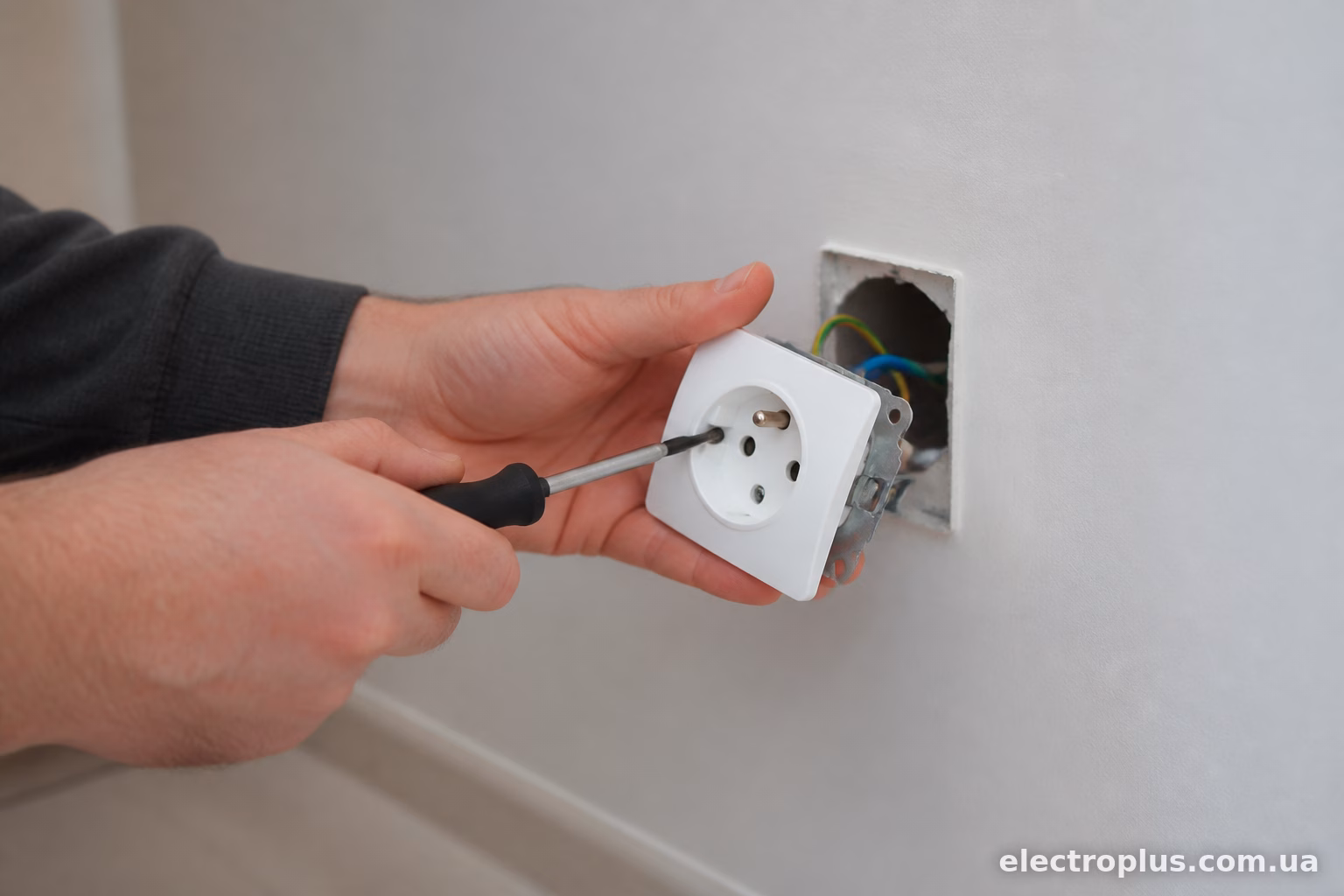

Чи потрібне УЗО разом із заземленою розеткою
Заземлення саме по собі — це вже великий крок до безпеки, але УЗО (пристрій захисного відключення) підвищує захист ще на порядок. УЗО реагує на витік струму навіть тоді, коли заземлення з якихось причин не спрацювало ідеально або опір контуру заземлення виявився вищим за норму.
Для вологих приміщень — ванна, кухня, балкон — УЗО на 10-30 мА обов’язкове разом із заземленою розеткою. Це вимога не тільки здорового глузду, а й ДБН. Схема “автомат + УЗО” або диференціальний автомат (який поєднує обидві функції в одному корпусі) — оптимальний варіант для таких зон.
Особливості підключення розетки в ванній чи на кухні
У приміщеннях з підвищеною вологістю є нюанс — розетки повинні мати ступінь захисту не нижче IP44, а в самій ванній кімнаті розміщення регламентується зонами (біля ванни чи душової кабіни розетки взагалі заборонені, мінімальна відстань — 60 см від зони бризок).
На кухні заземлення критично важливе для розетки під духову шафу чи посудомийну машину — там часто йде окрема лінія з більшим перерізом кабелю (2,5 або навіть 4 мм² залежно від потужності приладу) і окремий автомат.
Як перевірити якість заземлення після монтажу
Найпростіший спосіб — тестер розеток за 100-150 гривень, який вставляється в розетку і індикаторами показує наявність фази, нуля, заземлення та правильність підключення. Якщо хочеться точніших даних — вимірюють опір контуру заземлення спеціальним приладом (мегаомметром), хоча для побутових умов це вже рівень професійного електрика.
Візуально теж можна дещо перевірити — якщо в підрозетнику заземлюючий провід просто скручений і замотаний ізолентою, а не затиснутий у клемі, це вже привід переробити з’єднання.
Підключення розетки із заземленням — робота, яка не терпить поспіху й здогадок. Знеструмити лінію, розібратися з кольорами дротів, правильно розкидати їх по клемах, перевірити результат тестером — весь процес займає максимум 20-30 хвилин на одну точку. Але якщо немає впевненості в тому, звідки взагалі береться заземлення у вашому будинку, краще викликати електрика — переробляти проводку набагато дорожче й довше, ніж зробити правильно з першого разу.
