Фаза є, а лампочка мовчить — що це означає
Ситуація знайома багатьом: беремо індикаторну викрутку, тицяємо в один отвір розетки — лампочка на викрутці загорається, значить фаза є. А прилад все одно не працює. Плита не гріє, зарядка телефона не блимає, лампа в люстрі не світить. Логіка підказує: раз фаза присутня, струм має текти. Але електрика так не працює.
Щоб прилад запрацював, потрібне повне коло: фаза, яка приходить, і нуль, по якому струм повертається назад до трансформатора підстанції. Індикаторна викрутка показує лише наявність потенціалу відносно землі. Вона не перевіряє, чи є робоче коло. Тому фаза може бути, а нуля або немає взагалі, або він “битий” — з поганим контактом, окисленням, обривом десь по трасі.

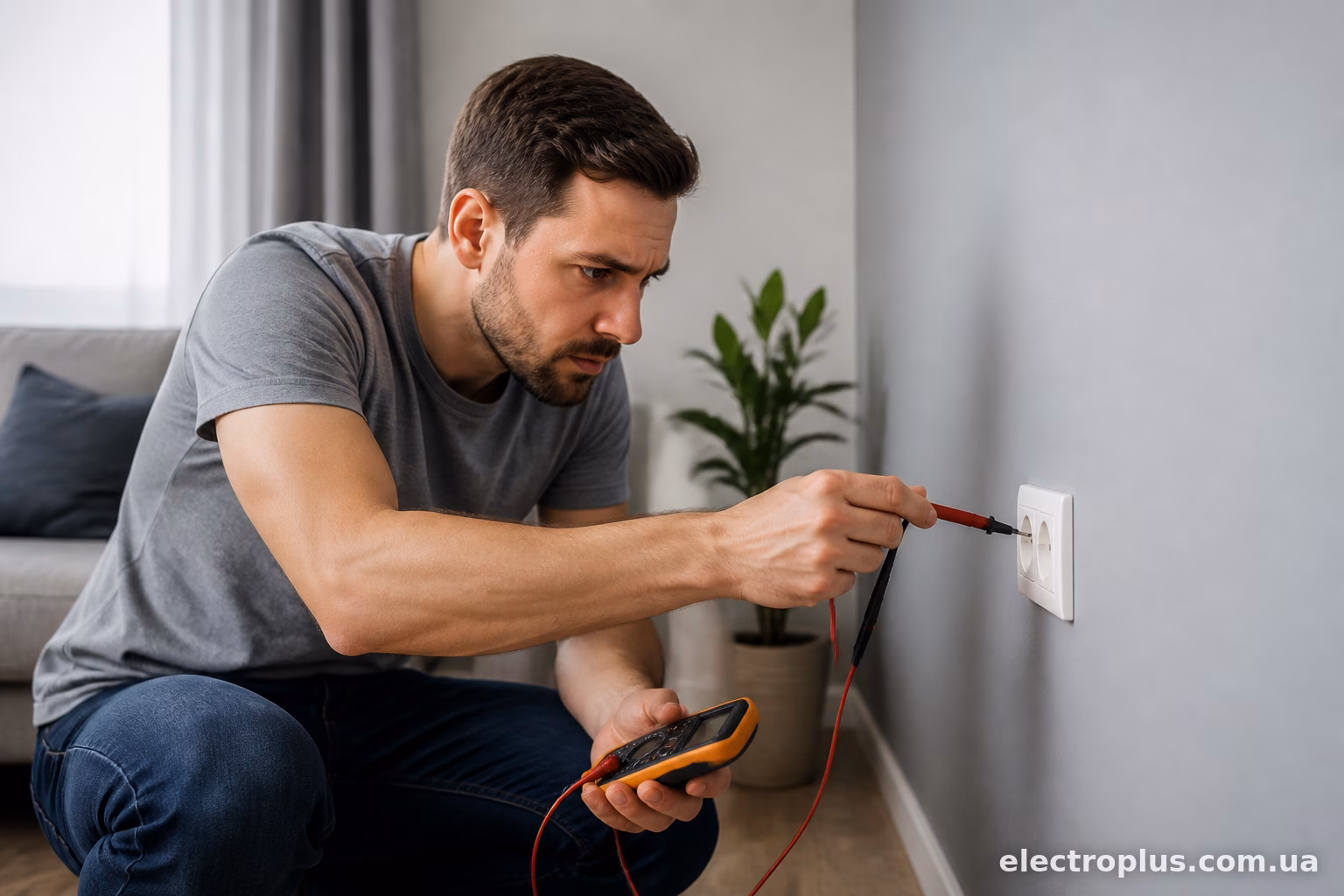

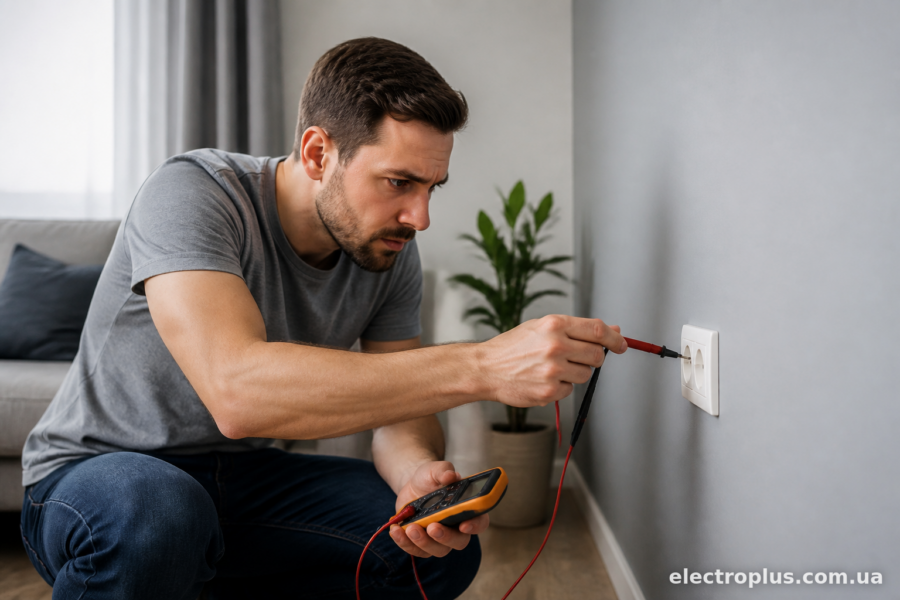

Обрив нуля — найпоширеніша причина
Це та ситуація, яку варто перевірити в першу чергу. Нульовий провідник міг відгоріти в розподільній коробці, окислитися на клемі автомата, перегоріти через слабку скрутку, яку колись зробили “на швидку руку” і забули.
Небезпека в тому, що при обриві нуля на однофазній лінії з кількома розетками може виникнути перекіс фаз — на приладах, підключених до різних розеток цієї гілки, з’являється напруга, відмінна від 220В. Буває і 380В замість звичних 220, якщо обрив стався на загальному нулі під’їзду чи будинку — тоді горять одразу лампочки, техніка, зарядки по всьому стояку. Якщо після перевірки виявили, що зникла напруга саме на нулі, а не на фазі — це серйозний привід викликати електрика, а не намагатие полагодити самостійно скруткою в коробці.
Перевірити просто: індикаторна викрутка повинна не світитися в отворі нуля. Якщо вона світиться в обох отворах розетки — це вже тривожний сигнал, можливо переплутана полярність або витік на корпус.
Автомат чи УЗО спрацювали частково
Буває так, що на щитку стоїть однополюсний автомат — розриває тільки фазу. Якщо він увімкнений, фаза йде в розетку нормально. Але якщо на цій же лінії стоїть ще й окремий вимикач нуля або якийсь старий рубильник, який хтось вимкнув — коло розірване, хоча автомат фази показує “включено”.
З УЗО історія інша. Пристрій захисного відключення реагує на витік струму і розриває обидва провідники — і фазу, і нуль. Якщо УЗО спрацювало через несправність в приладі чи вологу проводку, обидва контакти розімкнені. Індикаторна викрутка в такому разі взагалі нічого не покаже — фази не буде фізично. Але якщо на щитку стоїть звичайний автомат без УЗО, а нуль десь загубився через окремий несправний контакт — тоді фаза лишається “живою” у розетці, а кола немає.

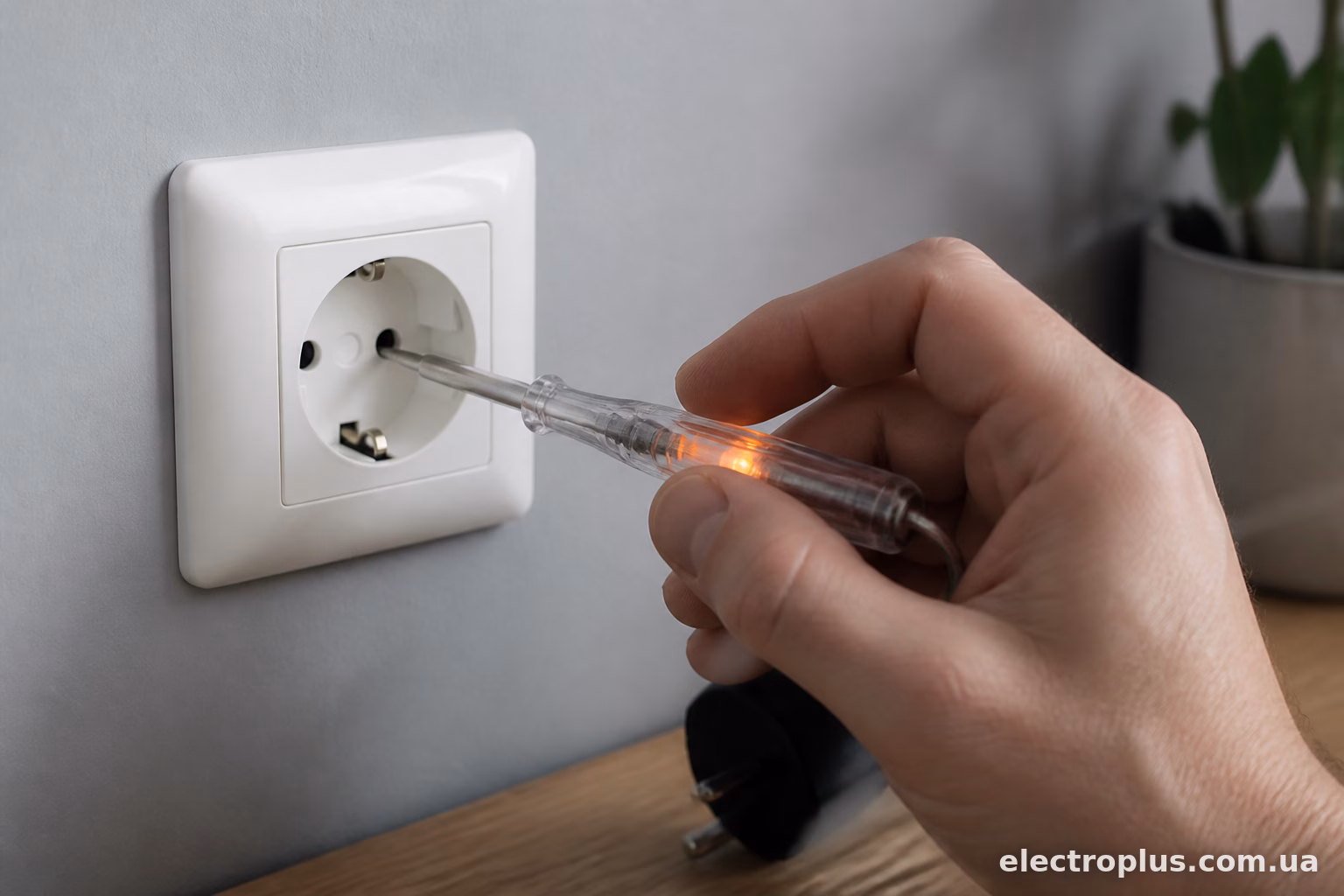

Проблема безпосередньо в розетці
Іноді все набагато простіше — розетка сама зносилася. Контактні пластини розхиталися, вилка приладу входить вільно, не притискається щільно. Струм є, але контакту фактично немає — надто слабкий, переривчастий.
Ознаки зношеної розетки:
- вилка входить занадто легко, “бовтається”;
- розетка нагрівається під час роботи приладу;
- відчутний запах гару чи оплавлений пластик всередині;
- потемніння чи почорніння біля отворів.
В такому випадку індикаторна викрутка може показати фазу, бо контакт з жалом викрутки достатній для слабкого струму індикатора, а от для повноцінного навантаження — вже ні. Праска чи чайник просто не отримують достатньо струму для нагріву. Розетку в такому разі краще замінити, а не ремонтувати — коштує вона копійки, а ризик пожежі через перегрів контактів реальний.
Скрутки та клеми в розподільній коробці
Класика старих будинків з алюмінієвою проводкою — скрутки. З часом алюміній окислюється, контакт слабшає, з’являється перехідний опір. Фаза “доходить” до розетки, індикатор реагує, а от нуль через погану скрутку в коробці має настільки великий опір, що повноцінного струму для приладу вже не вистачає.
Схожа історія з клемними колодками WAGO чи гвинтовими клемами — якщо провід був погано затиснутий, з часом контакт слабшає через нагрівання-охолодження, вібрацію, окислення. Особливо це стосується будинків, де проводку востаннє чіпали 20-30 років тому.

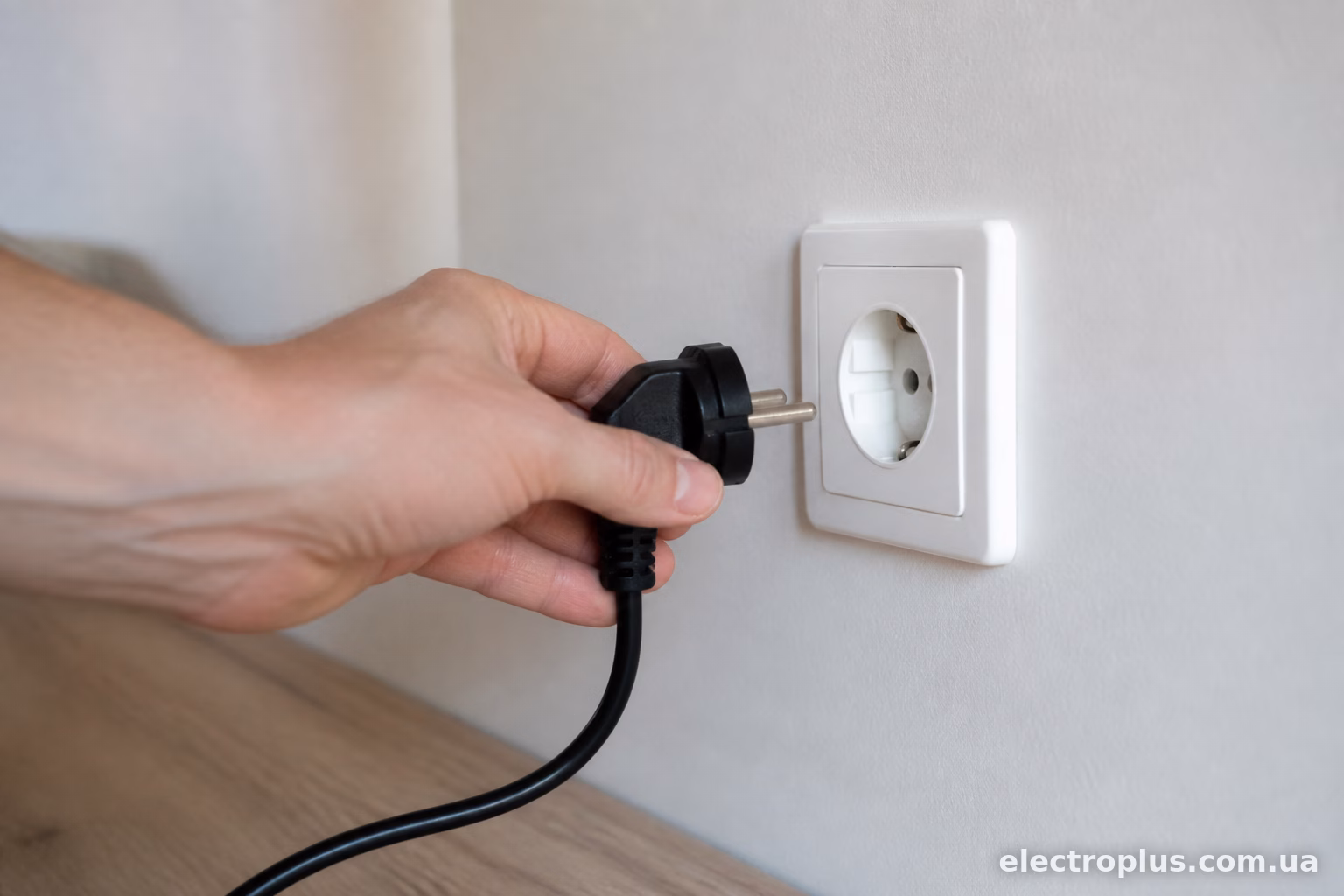

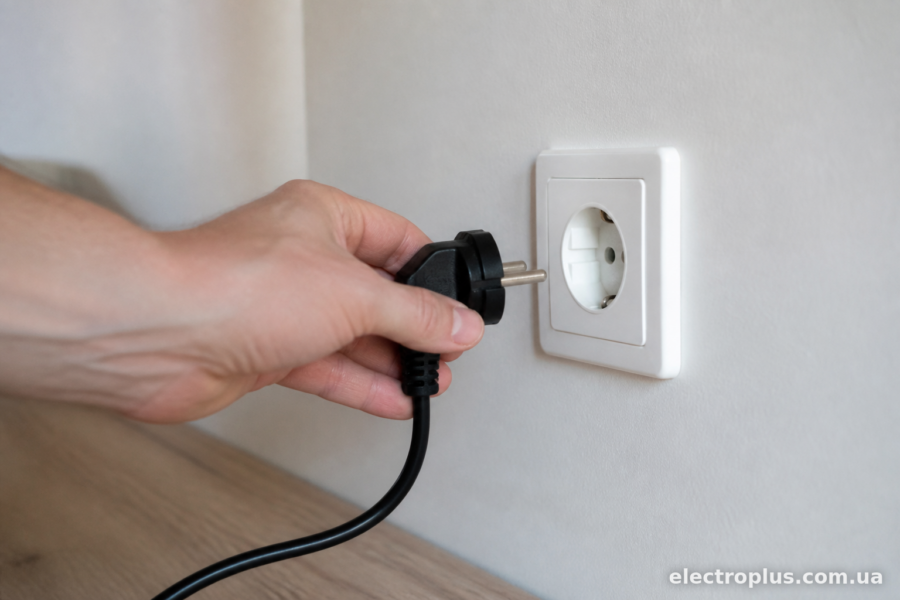

Проблема може бути не в розетці, а в приладі
Перед тим як розбирати щиток чи лізти в підрозетник, варто виключити банальний варіант — несправний сам прилад. Перевірте його на іншій розетці, яка точно робоча. Якщо і там мовчить — справа не в проводці, а в шнурі живлення, запобіжнику всередині приладу чи в самому пристрої.
Часто підводить саме шнур — переламаний в місці згину біля вилки чи біля корпусу приладу. Візуально він може виглядати цілим, а всередині жила давно перебита. Перевірити просто — прозвонити мультиметром на обрив по всій довжині кабелю.
Як перевірити коротко і без ризику

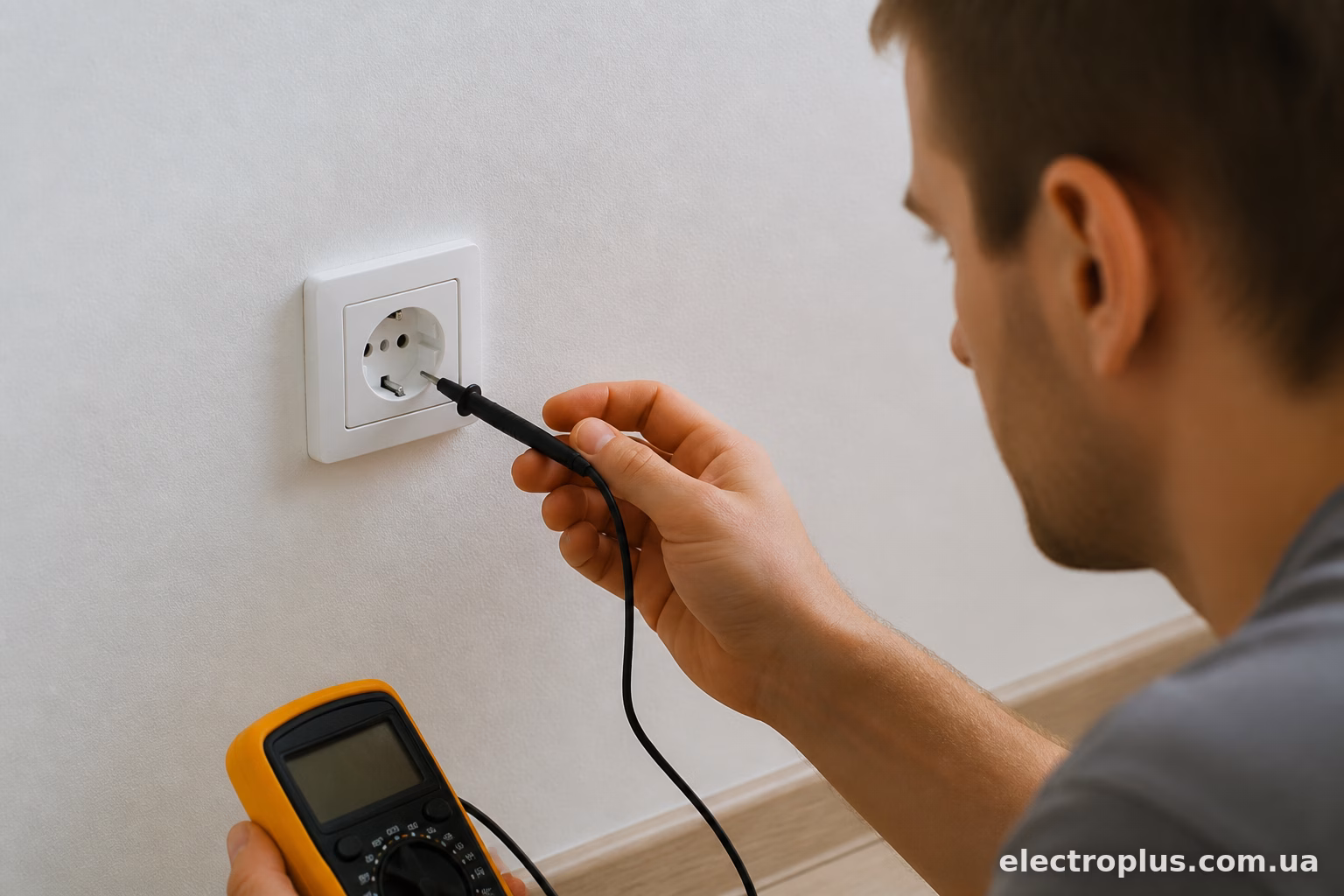

Мультиметр в режимі вимірювання напруги — найточніший спосіб. Індикаторна викрутка годиться тільки для швидкої орієнтовної перевірки наявності фази, не більше.
Порядок дій приблизно такий:
- Вимірюємо напругу між фазою і нулем в розетці — має бути близько 220В.
- Якщо напруги немає — перевіряємо напругу між фазою і землею (якщо є заземлення) — якщо там 220В є, а між фазою і нулем немає, проблема саме в нульовому провіднику.
- Перевіряємо щиток — чи є напруга на вхідних клемах автомата, чи не спрацювало УЗО.
- Якщо все в нормі на щитку — шукаємо обрив по трасі: розподільні коробки, скрутки, клеми.
Роботу з відкритими контактами під напругою краще довірити людині, яка розуміється на електриці, особливо якщо йдеться про щиток під’їзду чи загальний стояк. Самостійно можна перевірити тільки в межах власної квартири, і то з обережністю — знеструмивши лінію перед розкручуванням розеток.
Що варто запам’ятати
Наявність фази в розетці — це ще не гарантія роботи приладу. Для повноцінного кола потрібен справний нуль, надійний контакт в розетці і на всіх з’єднаннях по трасі, а також справний автомат чи УЗО, які не розірвали коло частково. Якщо прилад мовчить попри “живу” фазу — перевіряйте напругу мультиметром між фазою і нулем, а не покладайтесь тільки на індикаторну викрутку. Найчастіше винуватець — обрив нуля, стара скрутка або зношена розетка, і в більшості випадків це вирішується заміною ділянки проводки чи самої розетки, без глобального ремонту всієї електрики в квартирі.
