Одноклавішний вимикач — найпростіший елемент електропроводки, з яким стикається кожен, хто хоч раз робив ремонт. Схема тут одна: розриваємо фазний провід, і при натисканні клавіші лампа або група світильників вмикається чи гасне. Ніяких хитрощів, окрім розуміння, де саме фаза, а де нуль, і як правильно завести проводи в коробку.
Нижче — покроково, з нюансами, які зазвичай не пишуть в інструкціях до коробки з вимикачем, але які реально впливають на результат.
Що знадобиться перед роботою
Перш ніж лізти в стіну чи розподільну коробку, знеструмте лінію на щитку. Це не порада для галочки — щороку люди травмуються саме через те, що “на секундочку” вирішили підключити щось під напругою.
Для роботи потрібні:
- індикаторна викрутка або мультиметр (краще мультиметр — індикатор іноді бреше на екранованих проводах);
- викрутка плоска та хрестова;
- бокорізи або стріпер для зачистки жил；
- сам вимикач з монтажною коробкою (підрозетником), якщо проводка прихована;
- ізоляційна стрічка чи клемники WAGO для з’єднань у розподільній коробці.
Якщо проводка стара, аргументовано радимо взяти з собою ще й тестер цілісності лінії — буває, що фаза “губиться” через окислені скрутки десь по трасі.

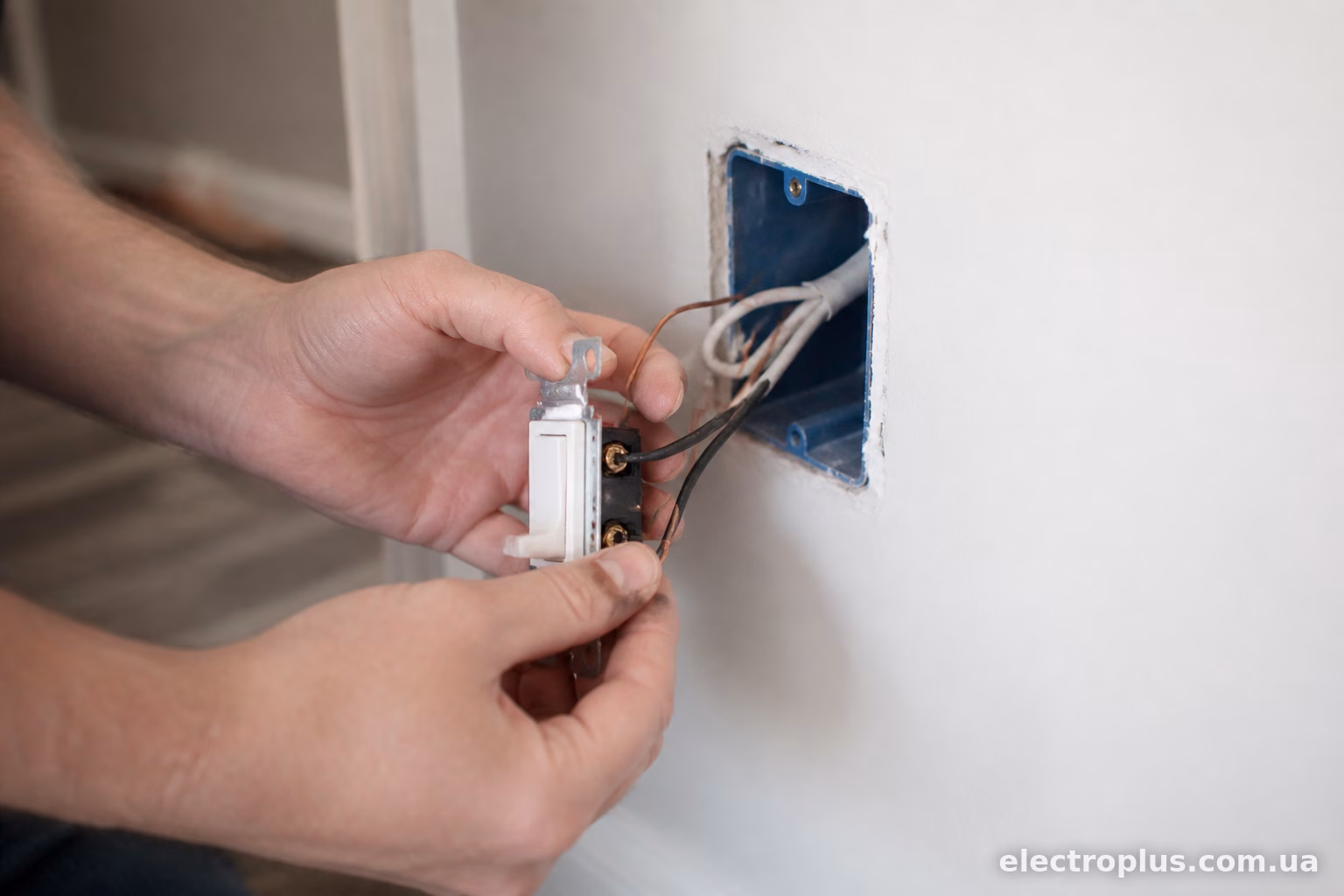

Принцип роботи одноклавішного вимикача
Вимикач розриває лише фазу. Нуль на світильник йде напряму з розподільної коробки, минаючи вимикач. Це важливо запам’ятати, бо новачки іноді намагаються завести в вимикач і фазу, і нуль одразу — так робити не можна, це і небезпечно, і просто не працюватиме як треба.
Всередині одноклавішного вимикача — два контакти. Один постійно з’єднаний з клавішею, другий розмикається чи замикається при натисканні. По суті це звичайний перемикач на два положення, тільки без фіксації середнього стану.
Схема підключення через розподільну коробку
Класична схема виглядає так: від щитка в розподільну коробку приходить кабель (фаза + нуль, іноді ще заземлення, якщо світильник металевий). У коробці фаза розгалужується — один провід іде на вимикач, інший (той, що вийшов з вимикача назад) іде вже на лампу. Нуль з розподільної коробки йде напряму на світильник, без заходу у вимикач.
Виглядає це приблизно так:
- від щитка в коробку заходить трижильний кабель (L, N, PE);
- з коробки на вимикач тягнеться двожильний кабель — обидва проводи фактично несуть фазу (одна жила “вхідна” фаза, друга — “вихідна” з вимикача, вона ж комутована фаза на лампу);
- з коробки на світильник теж двожильний (чи трижильний із заземленням) кабель — комутована фаза плюс нуль.
Заземлення, якщо воно є, просто проходить транзитом через коробку і не має жодного стосунку до вимикача — воно йде безпосередньо до корпусу світильника.

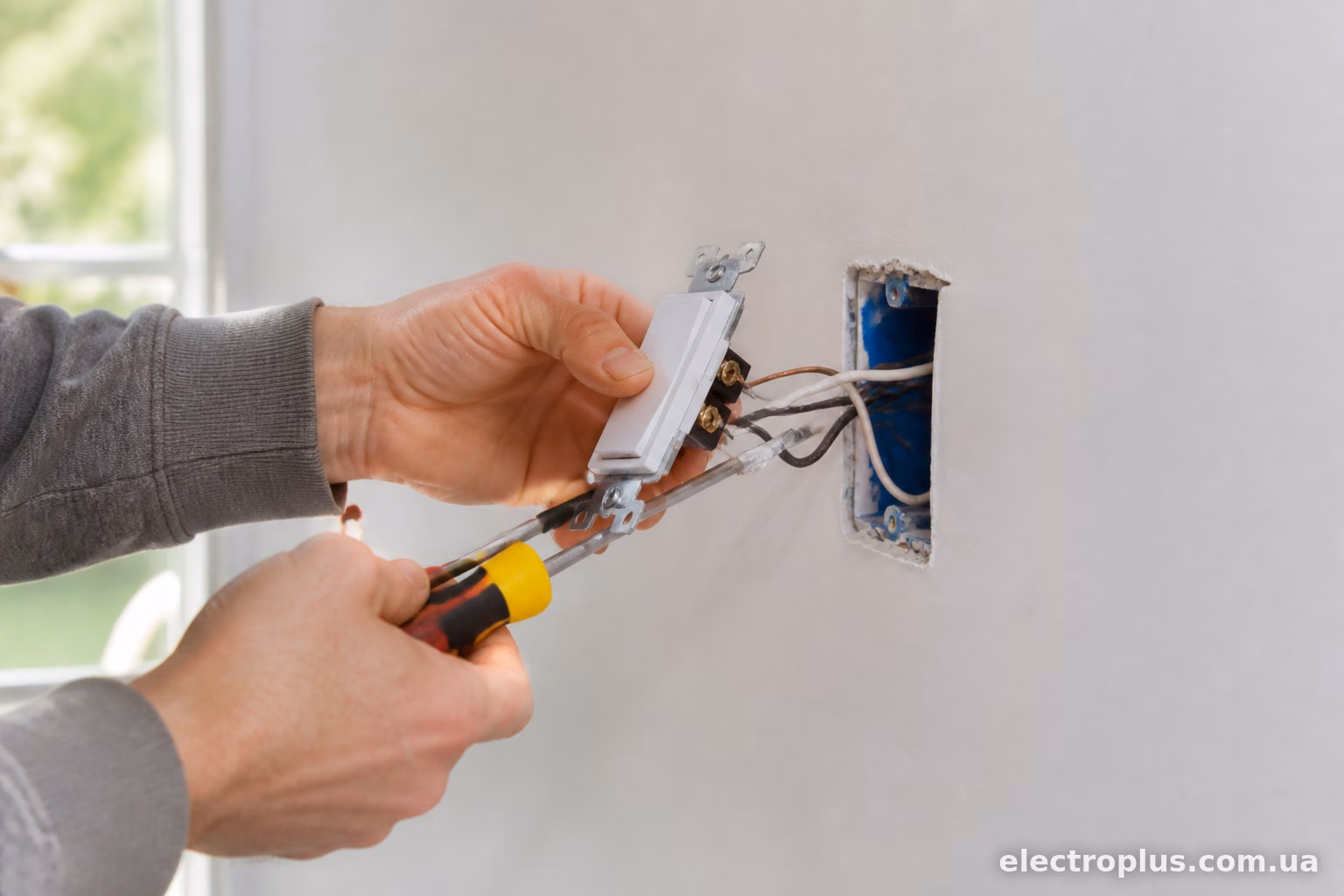

Покрокове підключення
- Знеструмте лінію на автоматі в щитку і перевірте відсутність напруги індикатором прямо на проводах у розподільній коробці.
- Визначте фазний провід. Якщо проводка нова і промаркована — фаза зазвичай коричнева, білий або сірий; нуль — синій; заземлення — жовто-зелений. Але маркування — це орієнтир, а не гарантія. У старих будинках кольори можуть бути якими завгодно, тому краще перевірити мультиметром відносно землі чи через пробник.
- У розподільній коробці з’єднайте вхідну фазу з одним із проводів, що йде до вимикача. Другий провід від вимикача з’єднайте з фазним проводом, що веде до лампи.
- Нуль з’єднайте напряму — від вхідного кабелю до кабелю, який йде на світильник, минаючи вимикач.
- Заземлення (якщо є) з’єднайте аналогічно нулю — транзитом через коробку до світильника.
- У самому вимикачі два дроти підключаються до двох клемних контактів — полярності тут немає значення, бо обидва контакти працюють з фазою. Головне — щоб один провід ішов “від живлення”, а другий “до навантаження”.
- Зачистіть жили приблизно на 10-12 мм, вставте в клемники вимикача і затягніть гвинти або защіпніть, якщо клемники безгвинтові (push-in).
- Акуратно скрутіть проводи в підрозетнику, вставте механізм вимикача в коробку, вирівняйте по рівню і закрутіть.
- Встановіть декоративну рамку і клавішу.
- Увімкніть автомат на щитку, перевірте роботу.
Підключення без розподільної коробки (шлейфом)
Іноді, особливо в квартирах з відкритою проводкою або при монтажі нового світильника без коробки, кабель від щитка йде напряму до вимикача, а вже від вимикача — до лампи. Різниці в логіці немає: фаза розривається вимикачем, нуль тягнеться транзитом повз нього прямо до світильника. Просто в цьому випадку роль “розподільної точки” виконує сам корпус вимикача або коробка над лампою.

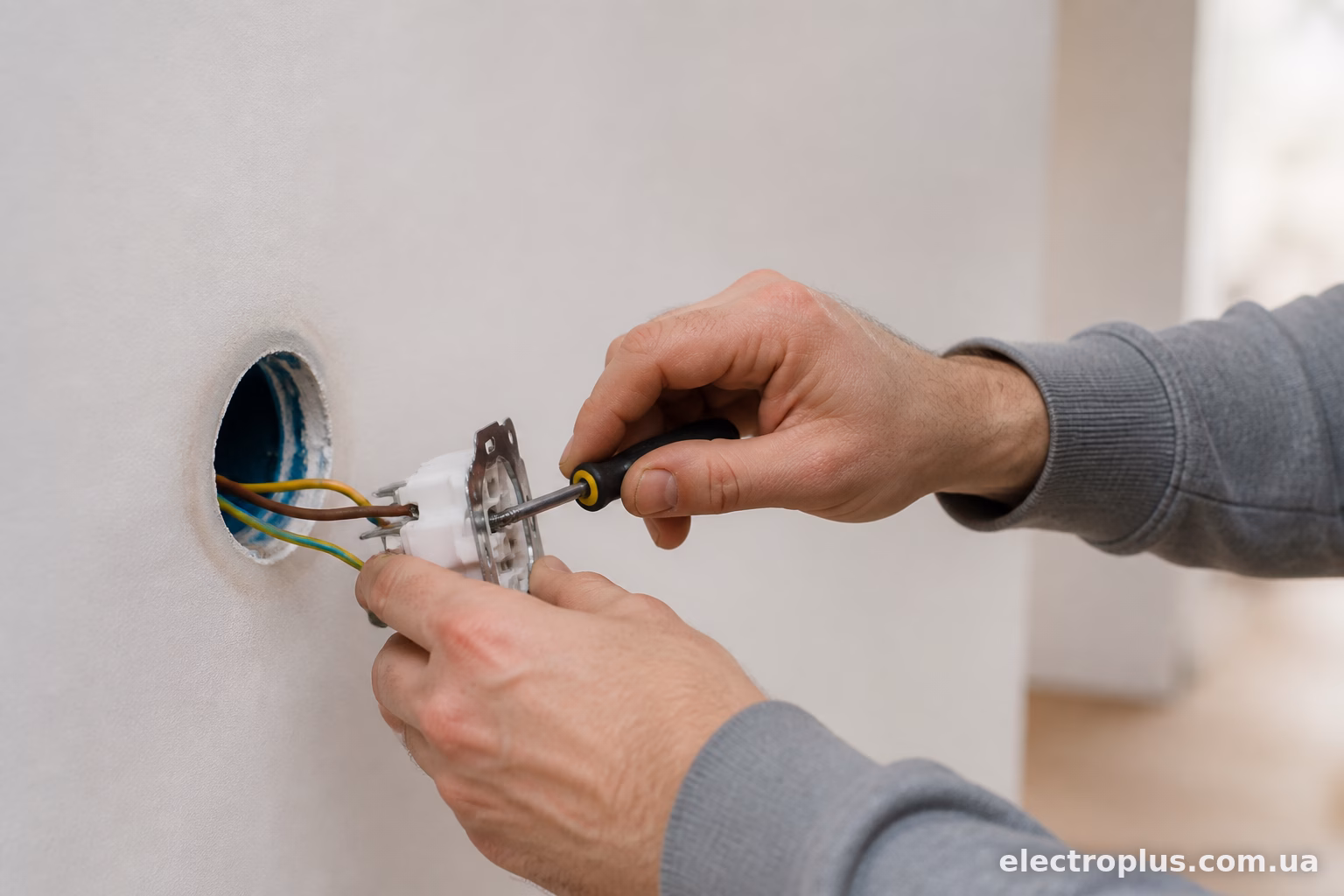

Типові помилки при монтажі
Найпоширеніша помилка — переплутати фазу з нулем і завести в вимикач нуль замість фази. Лампа при цьому теж працюватиме, клавіша вмикатиме й вимикатиме світло — і людина думає, що все гаразд. Але насправді патрон лампи весь час залишається під фазною напругою, навіть коли світло вимкнене. Це небезпечно при заміні лампочки — можна вдарити струмом, доторкнувшись до цоколя.
Друга поширена проблема — погана скрутка в розподільній коробці. З часом контакт окислюється, з’являється нагрів, іноді до оплавлення ізоляції. Тому краще одразу використовувати клемники WAGO з пастою, особливо якщо матеріал провідників — алюміній і мідь одночасно (в старих будинках таке трапляється часто при заміні проводки частинами).
Ще один момент — забувають про заземлення для металевих світильників. Формально лампа працюватиме і без нього, але при пробої ізоляції корпус світильника опиниться під напругою без жодного захисту.
І остання типова недбалість — монтаж вимикача не по рівню, криво. Це не електрична проблема, а естетична, але саме на неї найчастіше скаржаться, коли зовсім не помічають технічних тонкощів.
Як перевірити, що все підключено правильно
Після монтажу і подачі напруги:
- перевірте, що клавіша вмикає і вимикає світло без затримок і мерехтіння;
- індикаторною викруткою торкніться цоколя лампи (обережно, не голими руками) при вимкненому вимикачі — індикатор не повинен світитися, якщо фаза розірвана правильно;
- переконайтеся, що вимикач не гріється після 10-15 хвилин роботи під навантаженням — легке тепло допустиме, але не більше.
Якщо клавіша вмикає світло у “перевернутому” положенні (вгору — вимкнено, вниз — увімкнено), це не помилка з точки зору електрики, просто механізм вставили в підрозетник під іншим кутом. Можна вийняти і перевернути на 180 градусів.
Кілька слів про типи вимикачів
На ринку є вимикачі накладні (для відкритої проводки) і вбудовані (для прихованої, встановлюються в підрозетник). Логіка підключення однакова, різниця лише в кріпленні корпусу. Також трапляються вимикачі з підсвіткою — там усередині стоїть неоновий індикатор або світлодіод, який споживає мізерний струм навіть у вимкненому стані. Для звичайних лампочок розжарювання це непомітно, а от із сучасними LED-лампами інколи виникає ефект слабкого мерехтіння чи тьмяного світіння у вимкненому стані — це не несправність, а особливість роботи такої підсвітки разом з низьким струмом споживання світлодіодної лампи.
Підключення одноклавішного вимикача — робота на 20-30 хвилин, якщо проводка вже є і фаза визначена правильно. Головне — не поспішати з визначенням проводів, перевіряти напругу перед роботою і не покладатися на колір ізоляції як на єдиний орієнтир. Решта — справа техніки, і навіть без досвіду в електриці з цим завданням справляється більшість людей з першого разу.
